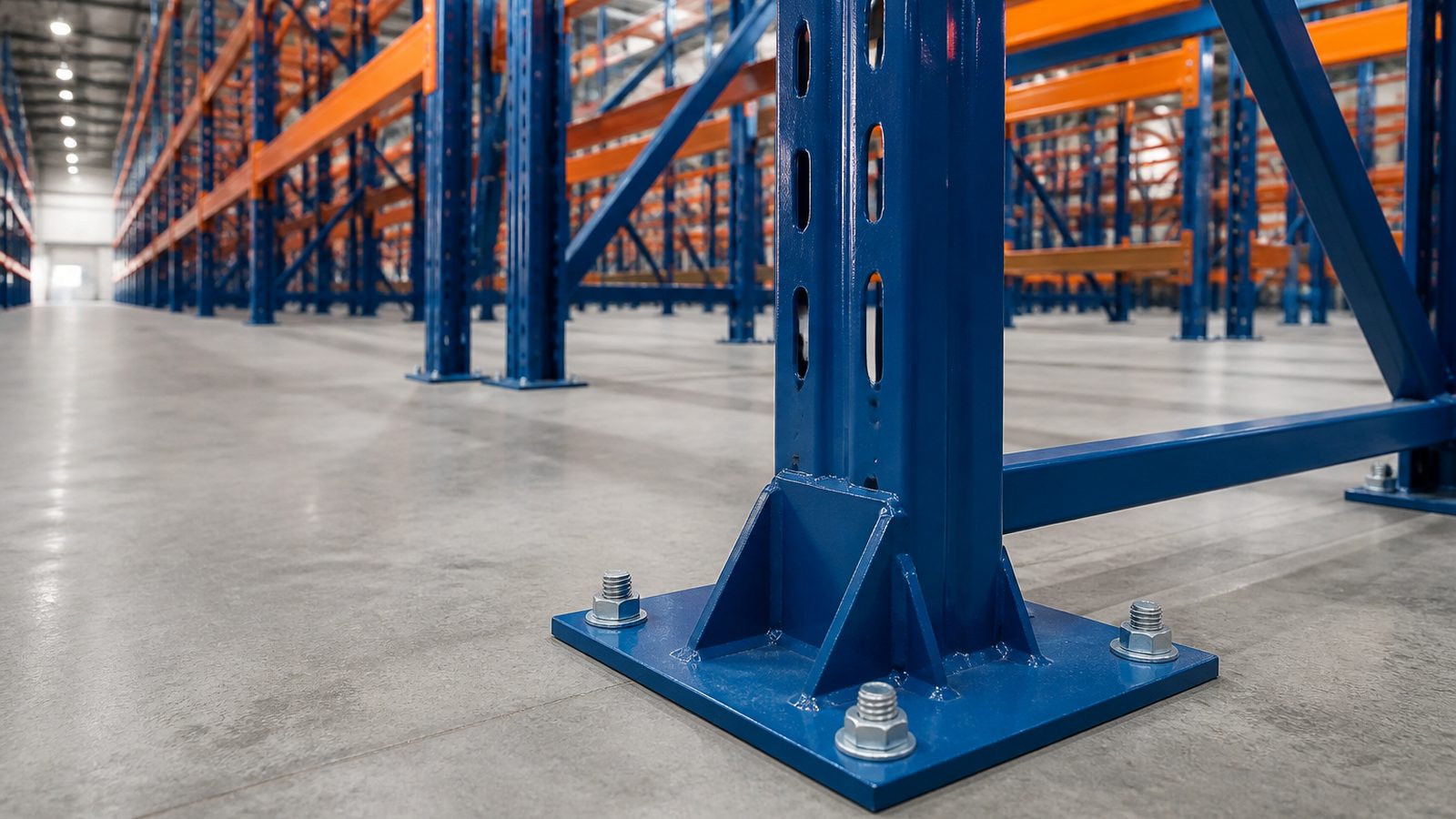

Đế Chân Kệ
Điểm truyền toàn bộ tải trọng xuống nền — đế chân đủ dày và bắt nở đúng cách giữ cho khung kệ không lún lệch theo thời gian.
Đế chân kệ thép dày 3–6 mm phân tán lực xuống sàn, chống lún nghiêng cho kệ pallet cao tầng. Sản xuất theo tải trọng thực tế, báo giá chi tiết trong 24 giờ.
Cấu tạo & lắp đặt

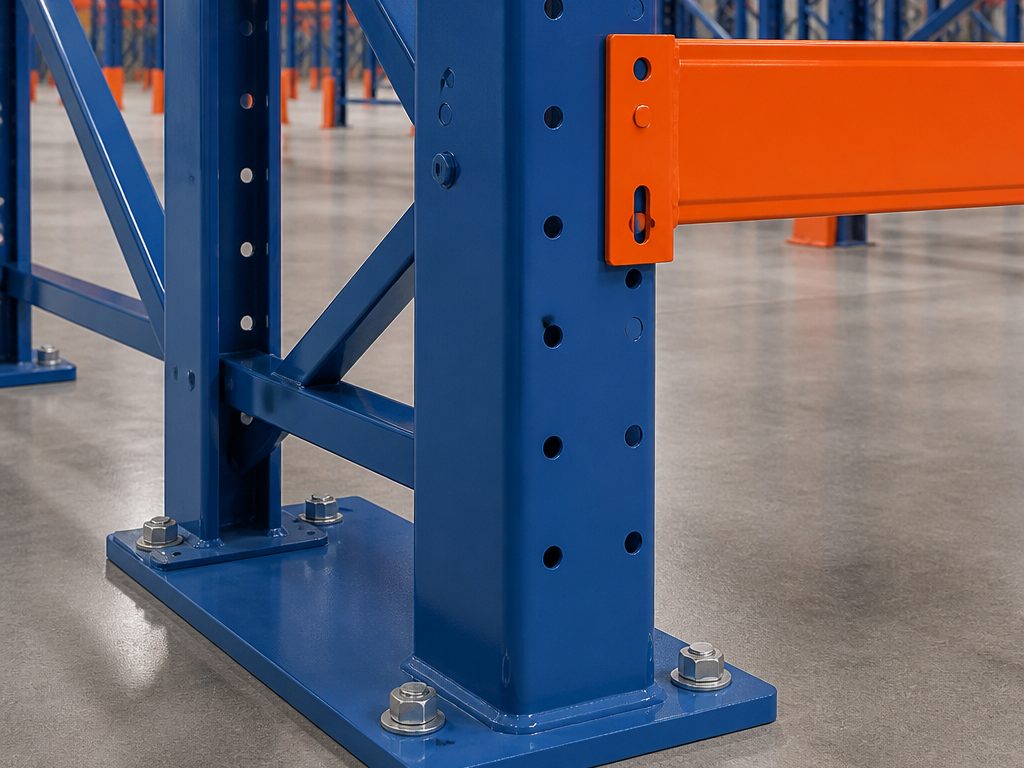

Cận cảnh sản phẩm Chi tiết đế chân kệ thép dày, hoàn thiện sơn tĩnh điện bền màu.

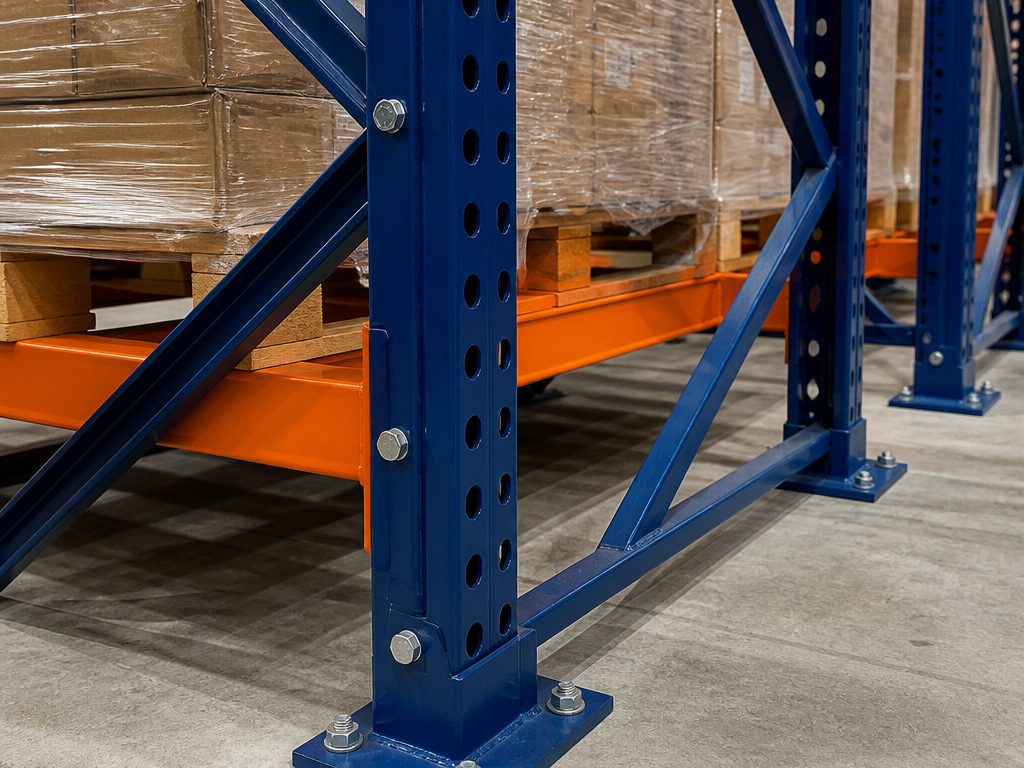

Lắp đặt thực tế Đế chân kệ sau khi lắp tại dãy kệ đang vận hành trong kho.

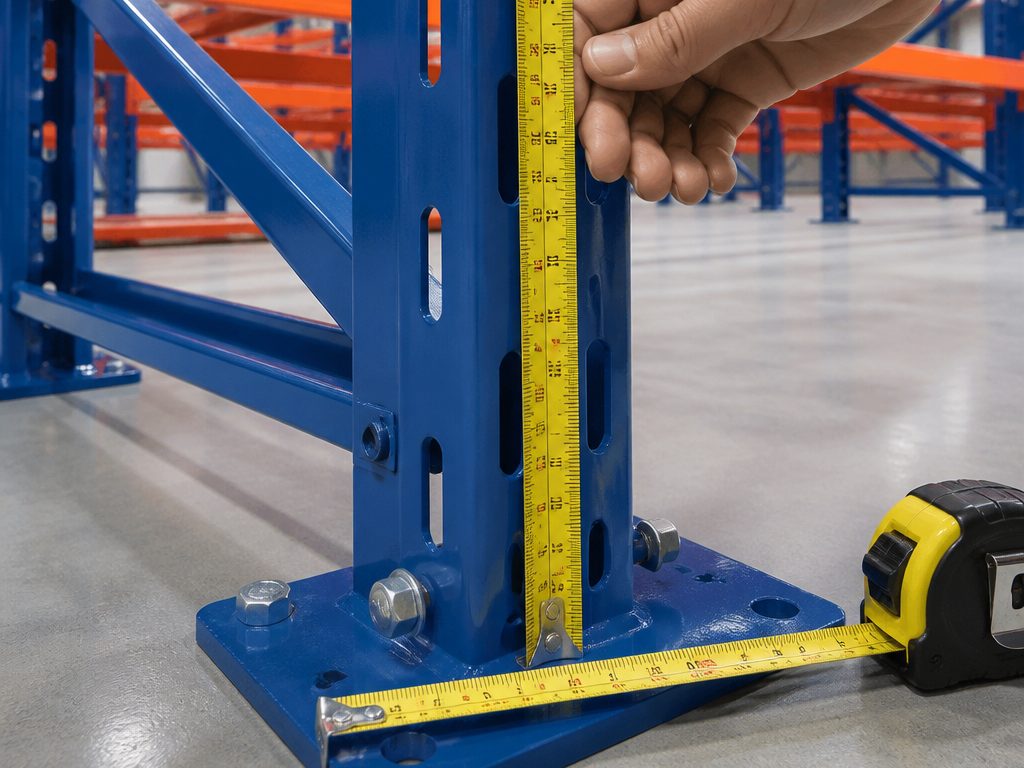

Kích thước & thông số Kích thước và tiết diện đế chân kệ theo bảng thông số tham khảo.
Thi công & hiệu quả

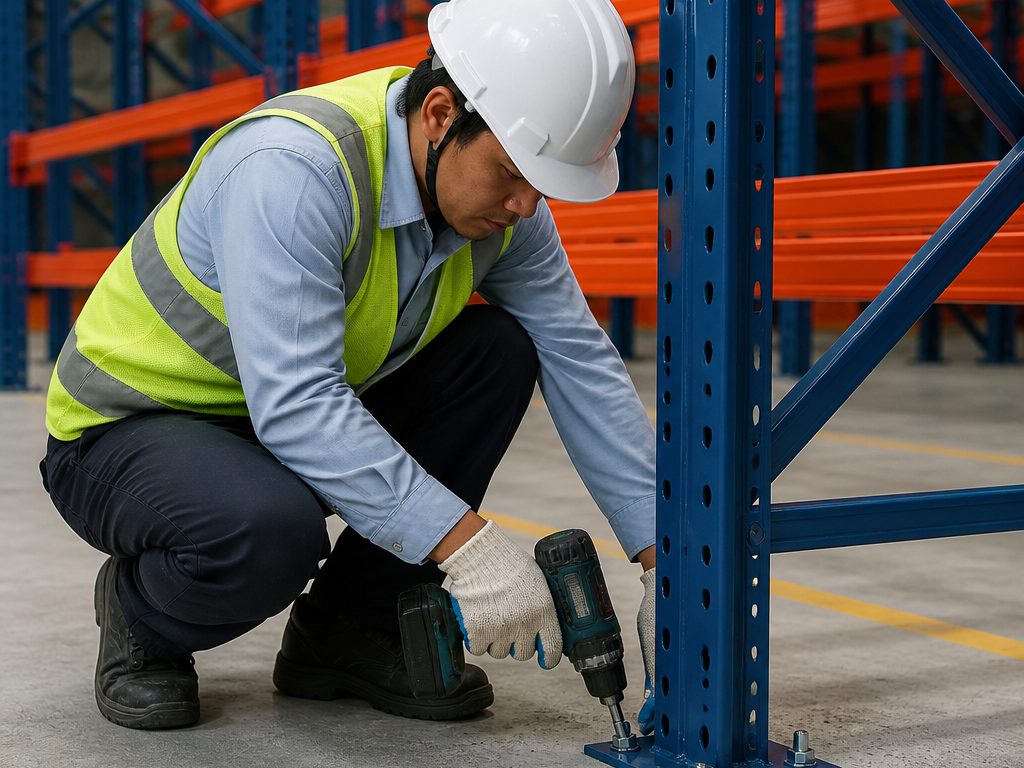

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

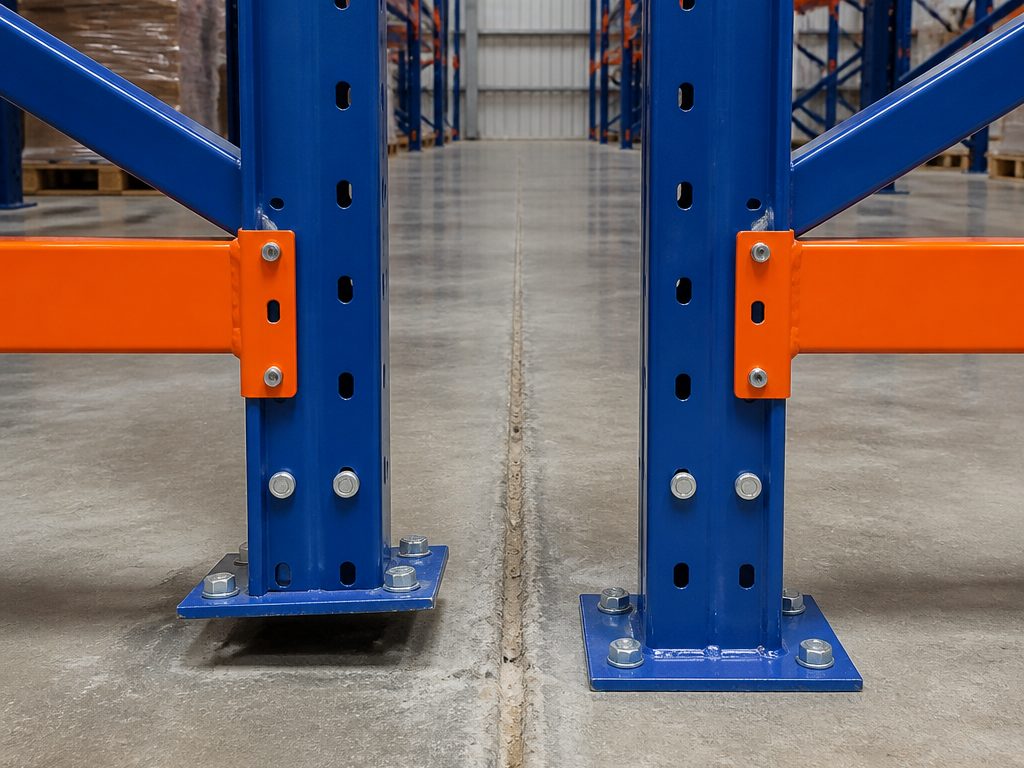

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

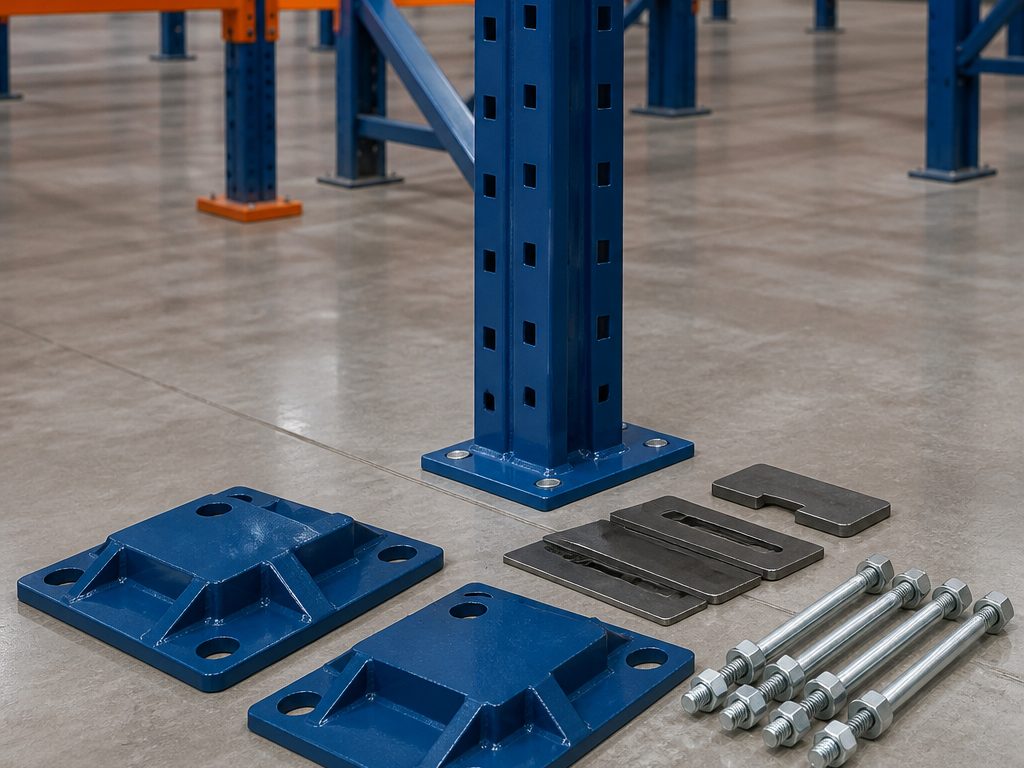

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Tăng diện tích tiếp xúc sàn Bản mã thép mở rộng chân cột, giảm áp lực trên mỗi cm² nền bê tông và hạn chế nứt vỡ cục bộ.
- Chống lún lệch khung Kết hợp bulông nở và tấm căn chỉnh (shim) giúp khung đứng thẳng ngay cả khi nền có sai lệch cao độ.
- Cố định chắc bằng bulông nở Mỗi đế bắt 2 – 4 bulông nở xuống nền bê tông, giữ khung không xê dịch khi bị va chạm nhẹ.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Vật liệu | Thép tấm dày 4 – 8 mm |
| Kích thước | Theo tiết diện cột khung |
| Bulông nở | M12 – M16, 2 – 4 con mỗi đế |
| Phụ kiện | Tấm shim căn chỉnh cao độ |
| Hoàn thiện | Sơn tĩnh điện hoặc mạ kẽm |
Đế chân kệ là gì?
Đế chân kệ là tấm thép đặt dưới cùng chân khung đứng, có nhiệm vụ phân tán tải trọng tập trung từ khung kệ xuống diện tích sàn rộng hơn, đồng thời là điểm bắt bu lông neo cố định khung vào nền. Không có đế chân kệ, toàn bộ trọng lượng hàng hoá và khung sẽ dồn vào một điểm nhỏ diện tích chân thép, dễ gây lún cục bộ, đặc biệt với sàn bê tông cường độ trung bình hoặc sàn đã sử dụng lâu năm.
Đế chân kệ tưởng chừng là chi tiết nhỏ nhưng lại quyết định độ ổn định lâu dài của cả hệ kệ pallet, nhất là với kệ cao tầng chịu tải động lớn. Long Quyền thiết kế đế chân kệ theo tải trọng và loại sàn thực tế của từng công trình, không áp dụng một kích thước cố định cho mọi dự án.
Vai trò an toàn và lợi ích của đế chân kệ đạt chuẩn
Đế chân kệ đạt chuẩn giúp giảm áp lực trên một đơn vị diện tích sàn, hạn chế hiện tượng lún nghiêng làm khung kệ mất phương thẳng đứng theo thời gian. Khung kệ bị nghiêng dù chỉ vài độ cũng làm tăng đáng kể mô men lật, đặc biệt nguy hiểm với kệ cao trên 6 m. Đế chân kệ cùng bu lông neo còn giữ khung không bị xê dịch ngang khi xe nâng va chạm nhẹ hoặc khi có rung động trong kho.
Lợi ích cụ thể gồm: tuổi thọ sàn và khung kệ kéo dài do lực được phân bổ đều, giảm chi phí sửa chữa nền do lún cục bộ, tăng độ an toàn cho cả hệ kệ pallet cao tầng, và giúp việc kiểm tra định kỳ dễ dàng hơn vì các điểm neo đều cố định, không bị xê dịch theo thời gian sử dụng.
Cấu tạo, vật liệu và thông số kỹ thuật đế chân kệ
Đế chân kệ thường là tấm thép hình vuông hoặc chữ nhật, dày 3–6 mm tuỳ tải trọng khung đứng, có các lỗ khoan sẵn để bắt bu lông neo và một lỗ hoặc rãnh giữa để hàn hoặc bắt vít cố định vào chân khung. Với tải trọng lớn, đế chân kệ được gia cường thêm gân dập hoặc dùng thép dày hơn nhằm tránh cong vênh khi chịu lực nén liên tục.
Kích thước phổ biến từ 150x150 mm đến 250x250 mm, độ dày 3–6 mm tuỳ tải trọng khung đứng và loại sàn. Bề mặt được sơn tĩnh điện 60–80 micron đồng bộ với khung đứng và thanh beam kệ để chống gỉ. Bu lông neo dùng loại nở thép cường độ cao, đường kính và độ sâu chôn được tính theo tải trọng và cường độ bê tông sàn thực tế.
Tiêu chuẩn áp dụng cho đế chân kệ
Đế chân kệ được thiết kế theo nguyên tắc phân bổ tải trọng tham chiếu các tiêu chuẩn kết cấu thép và kệ pallet phổ biến như FEM 10.2.02, kết hợp yêu cầu riêng về cường độ sàn theo tiêu chuẩn xây dựng Việt Nam. Trước khi thiết kế, Long Quyền luôn yêu cầu thông tin về cường độ bê tông sàn hiện hữu để tính toán diện tích đế chân kệ và số lượng bu lông neo phù hợp.
Với các công trình có sàn yếu hoặc chưa xác định rõ cường độ, cần thực hiện kiểm định sàn trước khi lắp đặt kệ pallet cao tầng. Việc bỏ qua bước này có thể khiến đế chân kệ dù đúng thiết kế vẫn không phát huy hiệu quả do nền không đủ khả năng chịu lực.
Cách chọn đúng loại và kích thước đế chân kệ
Việc chọn đế chân kệ phù hợp cần dựa trên ba yếu tố: tải trọng tối đa của khung đứng, chiều cao kệ (ảnh hưởng đến mô men lật), và cường độ chịu nén của sàn bê tông tại vị trí lắp đặt. Kệ càng cao hoặc tải trọng càng lớn thì đế chân kệ cần diện tích lớn hơn và số lượng bu lông neo nhiều hơn để giữ ổn định.
Với kho có sàn cường độ thấp hoặc sàn cũ đã xuống cấp, nên chọn đế chân kệ diện tích lớn hơn mức tính toán tối thiểu để tăng biên an toàn. Khi lắp đặt đồng bộ với khung đứng và hệ kệ Selective Pallet hoặc kệ VNA, đế chân kệ cần được thiết kế khớp với kích thước chân khung để đảm bảo liên kết chắc chắn.
Hướng dẫn lắp đặt đế chân kệ đúng kỹ thuật
Trước khi lắp đặt, cần đánh dấu chính xác vị trí chân khung theo bản vẽ layout, kiểm tra độ phẳng của sàn tại từng điểm đặt đế chân kệ. Đế chân kệ được cố định vào chân khung đứng bằng hàn hoặc bu lông tuỳ thiết kế, sau đó khoan lỗ và bắt bu lông neo xuống sàn bê tông, đảm bảo độ sâu chôn bu lông đạt yêu cầu kỹ thuật.
Sau khi bắt neo toàn bộ các chân khung trong một dãy, cần kiểm tra lại độ thẳng đứng bằng ni-vô và dây rọi, siết đều lực bu lông theo thông số nhà sản xuất, tránh siết lệch gây vênh đế chân kệ. Đội kỹ thuật Long Quyền luôn kiểm tra lại toàn bộ điểm neo trước khi tiến hành lắp thanh beam kệ và chất tải thử nghiệm thu.
Case thực tế: xử lý lún cục bộ nhờ nâng cấp đế chân kệ
Một nhà máy sản xuất linh kiện điện tử tại Đồng Nai gặp tình trạng một số chân khung kệ bị lún nhẹ sau hai năm sử dụng do sàn kho cũ có cường độ không đồng đều. Long Quyền khảo sát và phát hiện đế chân kệ ban đầu có diện tích nhỏ hơn mức khuyến nghị cho tải trọng thực tế đang sử dụng.
Giải pháp đưa ra là thay thế toàn bộ đế chân kệ bằng loại diện tích lớn hơn, dày 5 mm, đồng thời gia cố thêm bản đế phụ tại các vị trí sàn yếu nhất. Sau khi hoàn tất, hệ kệ được đo đạc lại độ thẳng đứng định kỳ trong ba tháng đầu để xác nhận không còn hiện tượng lún tiếp diễn, giúp khách hàng yên tâm vận hành lâu dài.
Chính sách bảo hành và bảo trì đế chân kệ
Đế chân kệ do Long Quyền cung cấp được bảo hành 12–24 tháng đối với lỗi vật liệu và gia công, thời gian sản xuất theo đơn hàng khoảng 5–15 ngày tuỳ số lượng và kích thước. Với các dự án cần đế chân kệ đặc biệt để xử lý sàn yếu, thời gian có thể kéo dài hơn do cần tính toán kỹ thuật riêng.
Về bảo trì, nên kiểm tra định kỳ 6 tháng một lần tình trạng bu lông neo (độ chặt, dấu hiệu han gỉ), độ phẳng và độ lún của sàn tại từng chân khung. Nếu phát hiện chân khung bị nghiêng hoặc đế chân kệ cong vênh, cần xử lý ngay để tránh ảnh hưởng dây chuyền đến cả dãy kệ. Tham khảo thêm dịch vụ bảo trì kệ định kỳ của Long Quyền để đảm bảo hệ vận hành ổn định.
Câu hỏi thường gặp
- Đế chân kệ có bắt buộc phải có với mọi loại kệ pallet không?
- Có, đặc biệt với kệ cao tầng chịu tải trọng lớn. Đế chân kệ giúp phân tán lực xuống sàn, giảm nguy cơ lún cục bộ và mất ổn định kết cấu theo thời gian.
- Kích thước đế chân kệ được tính dựa trên yếu tố nào?
- Dựa trên tải trọng khung đứng, chiều cao kệ và cường độ chịu nén của sàn bê tông. Sàn yếu hơn cần đế chân kệ diện tích lớn hơn để đảm bảo an toàn.
- Có cần kiểm định sàn trước khi lắp đế chân kệ không?
- Nên kiểm định, đặc biệt với sàn cũ hoặc chưa rõ cường độ thiết kế. Kết quả kiểm định giúp tính toán chính xác diện tích đế chân kệ và số lượng bu lông neo.
- Bu lông neo đế chân kệ dùng loại nào?
- Thường dùng bu lông nở thép cường độ cao, đường kính và độ sâu chôn tính theo tải trọng thực tế và cường độ bê tông sàn tại vị trí lắp đặt.
- Dấu hiệu nào cho thấy đế chân kệ cần kiểm tra hoặc thay thế?
- Chân khung nghiêng, sàn quanh chân khung bị nứt hoặc lún, bu lông neo lỏng hoặc gỉ sét là các dấu hiệu cần kiểm tra và xử lý ngay.
- Long Quyền có sản xuất đế chân kệ riêng theo yêu cầu không?
- Có. Đế chân kệ được thiết kế theo tải trọng, kích thước chân khung và điều kiện sàn thực tế của từng công trình, không dùng kích thước cố định chung.
