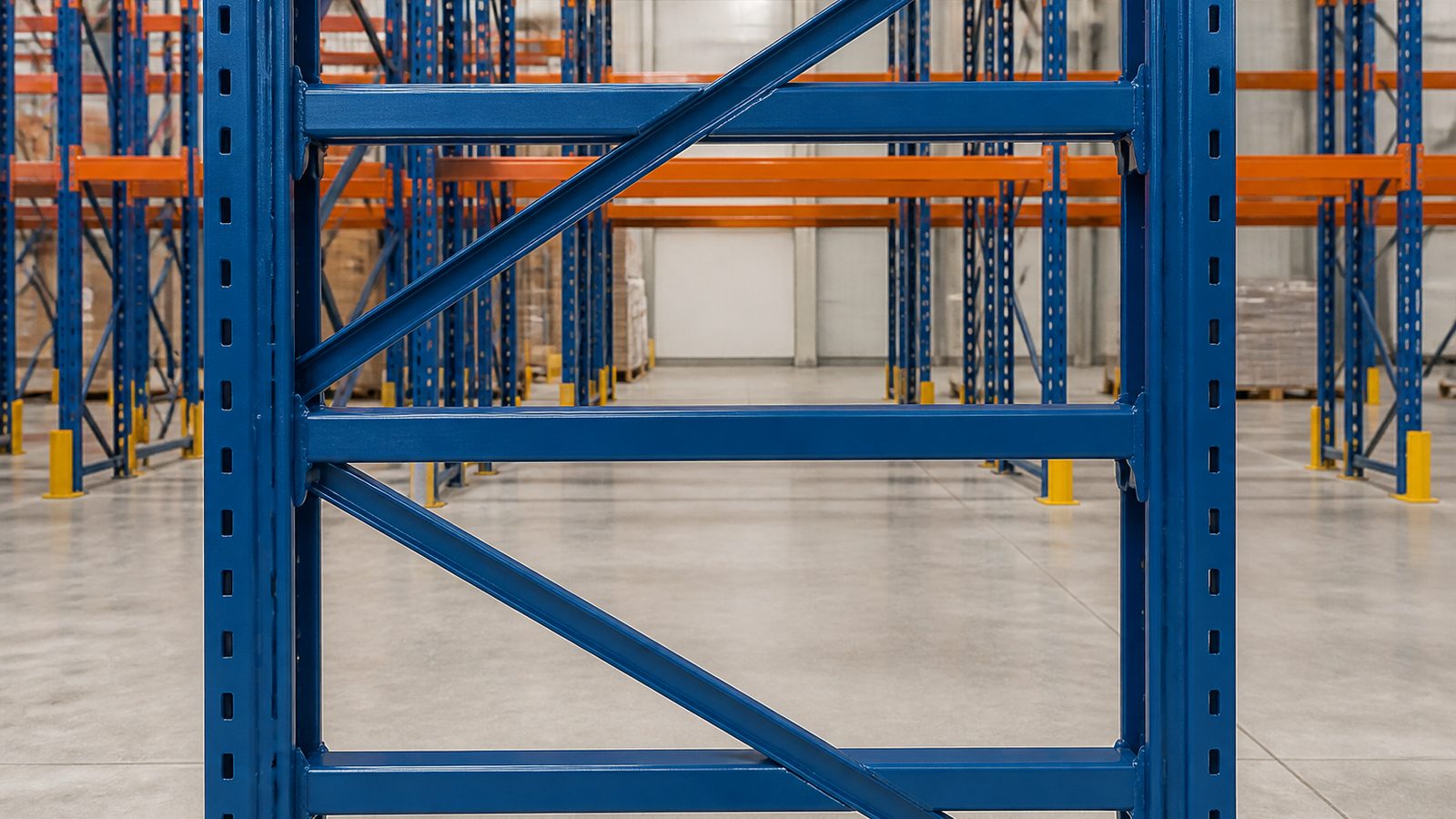

Thanh Giằng
Chi tiết nhỏ quyết định độ cứng của cả khung — giằng ngang và giằng chéo giữ hai cột kệ làm việc như một kết cấu thống nhất.
Thanh giằng kệ pallet thép dày 1,5–2,0 mm, tăng độ cứng ngang và dọc cho khung kệ, chống lật đổ khi chất tải cao. Tư vấn kỹ thuật và báo giá trong 24 giờ.
Cấu tạo & lắp đặt

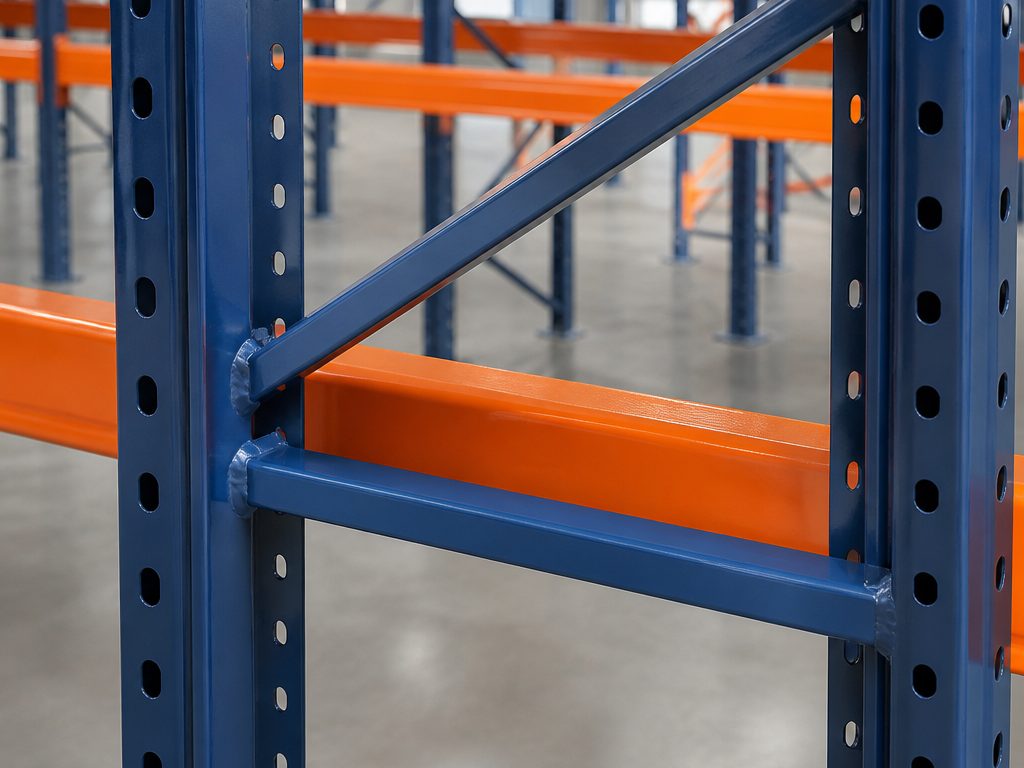

Cận cảnh sản phẩm Chi tiết thanh giằng thép dày, hoàn thiện sơn tĩnh điện bền màu.

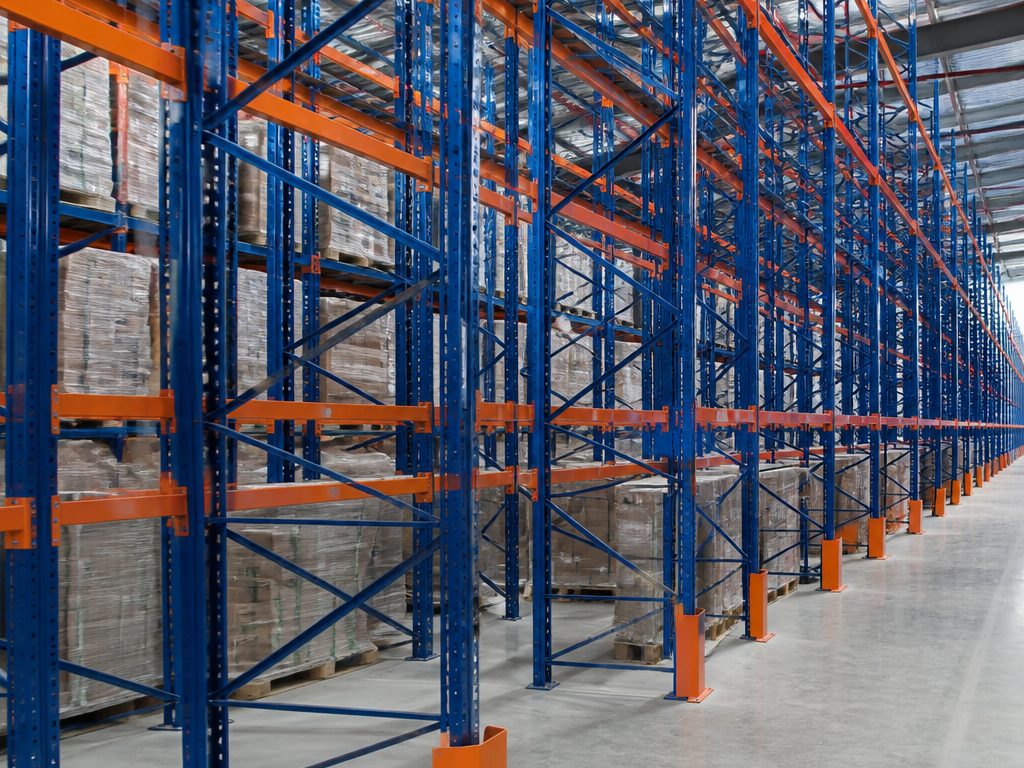

Lắp đặt thực tế Thanh giằng sau khi lắp tại dãy kệ đang vận hành trong kho.

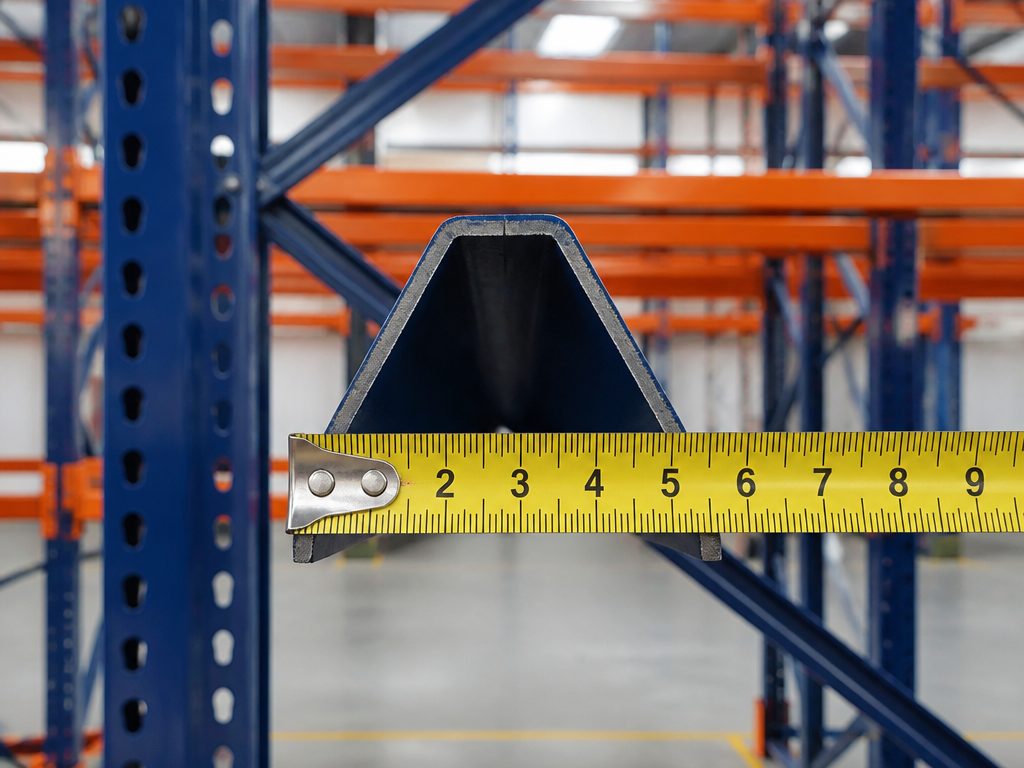

Kích thước & thông số Kích thước và tiết diện thanh giằng theo bảng thông số tham khảo.
Thi công & hiệu quả

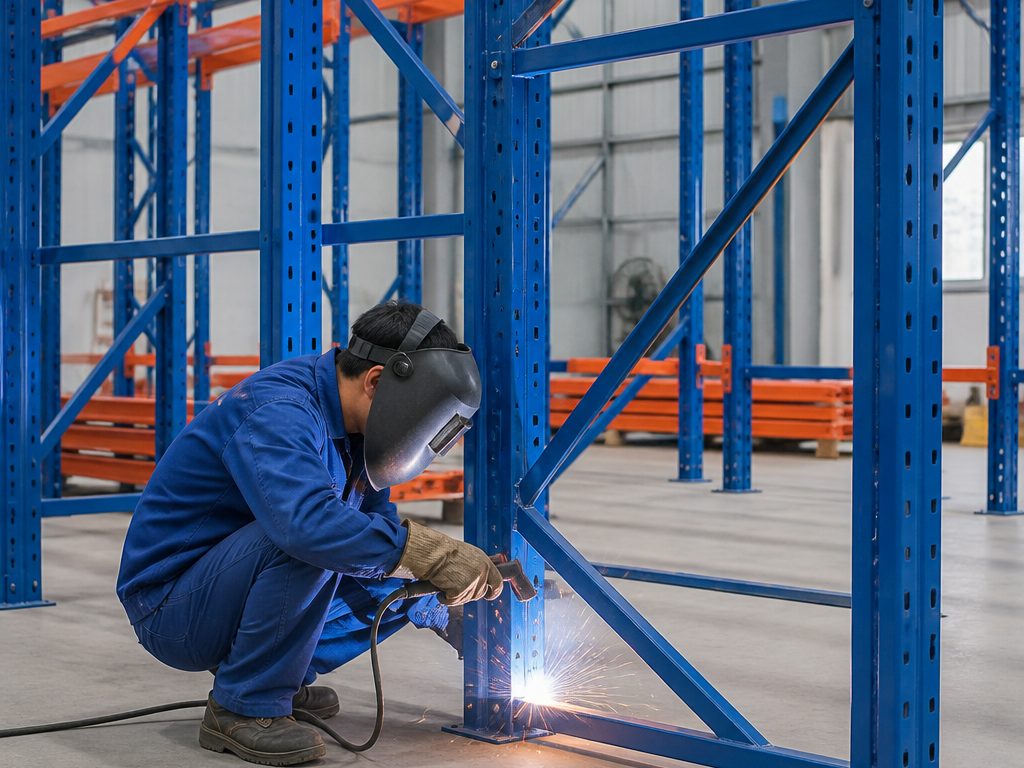

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

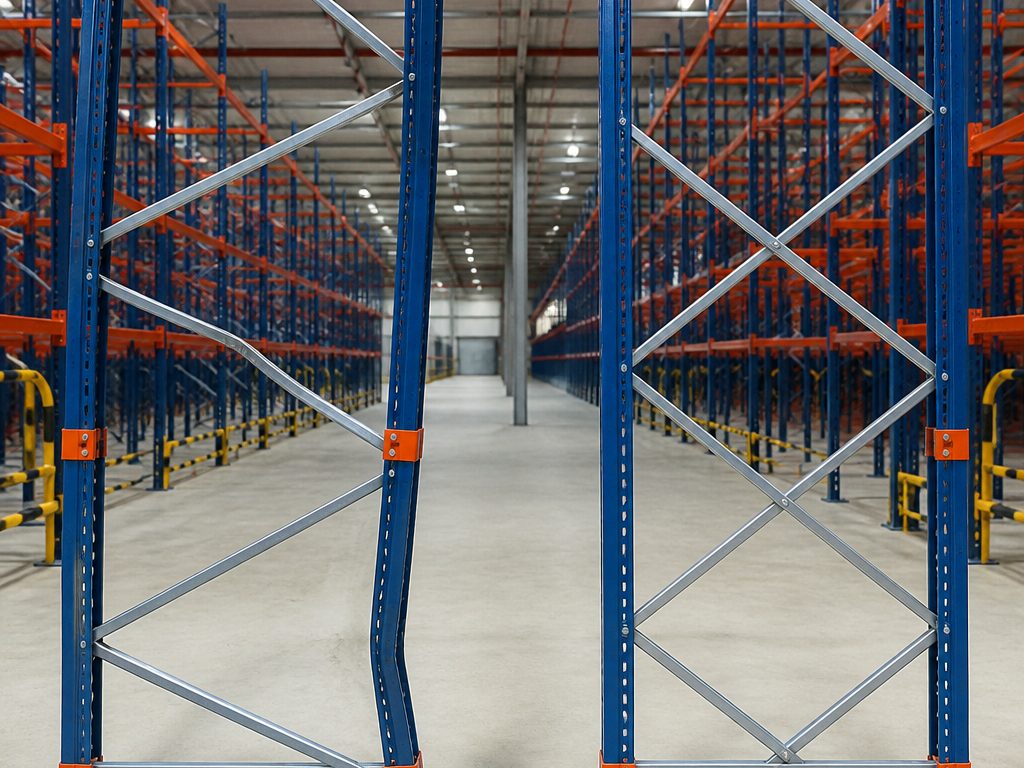

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

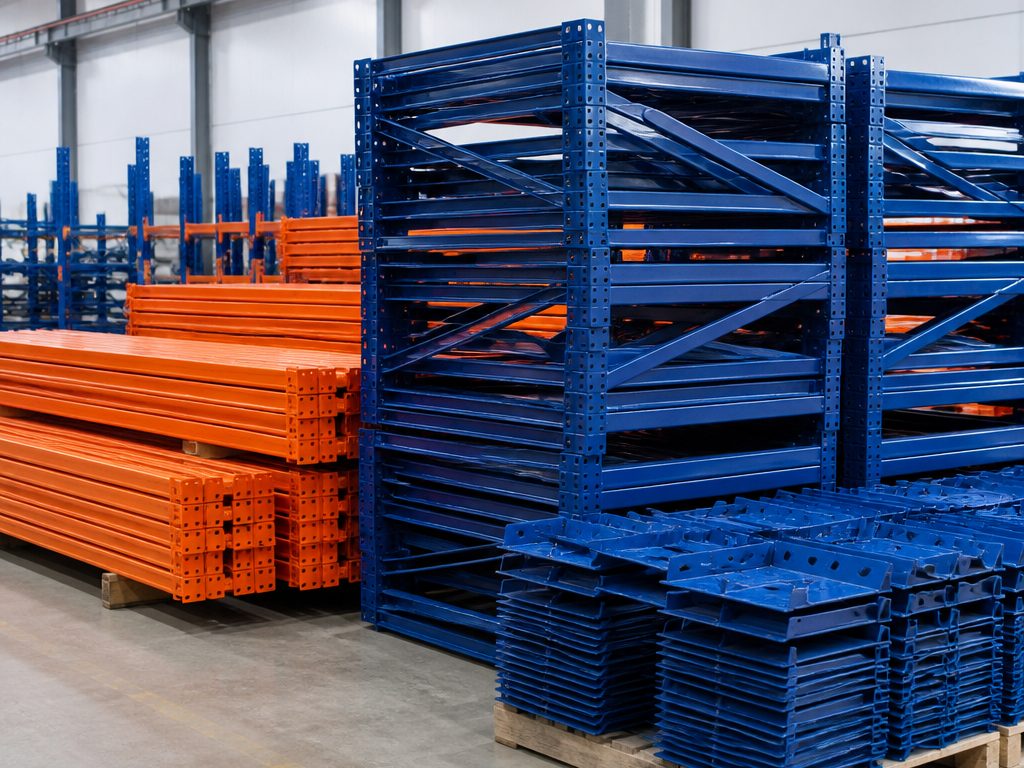

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Giằng ngang & giằng chéo Hệ giằng liên kết hai cột khung, chống biến dạng ngang và giữ khung vuông góc dưới tải trọng.
- Gia cường khung kệ cao tầng Với khung cao, mật độ giằng được tính lại để đảm bảo độ mảnh cột nằm trong giới hạn an toàn.
- Vật tư thay thế sau va chạm Cung cấp đúng chủng loại, bước lỗ và tiết diện để thay giằng bị móp, khôi phục khả năng chịu tải thiết kế.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Kiểu giằng | Giằng ngang, giằng chéo, giằng chữ K |
| Vật liệu | Thép cán nguội dày 1,5 – 2,5 mm |
| Liên kết | Bulông cường độ vào lỗ cột khung |
| Hoàn thiện | Sơn tĩnh điện đồng màu khung |
| Ứng dụng | Khung kệ pallet, kệ trung tải, kệ nhiều tầng |
Thanh giằng kệ là gì?
Thanh giằng kệ là cấu kiện liên kết chéo hoặc ngang giữa các khung đứng kệ pallet, có nhiệm vụ tăng độ cứng tổng thể cho cả dãy kệ theo cả phương ngang và phương dọc. Nếu thanh đỡ pallet chịu tải trọng thẳng đứng của hàng hoá, thì thanh giằng kệ chịu trách nhiệm chống lại các lực ngang phát sinh từ va chạm xe nâng, rung động vận hành hoặc chênh lệch tải trọng giữa các tầng.
Thanh giằng kệ thường được lắp ở mặt sau khung đứng, mặt hông dãy kệ hoặc giữa hai dãy kệ lưng đối lưng, tuỳ theo thiết kế tổng thể của hệ kệ pallet. Với những kho có chiều cao lớn hoặc mật độ vận hành xe nâng cao, thanh giằng kệ là hạng mục không thể thiếu để đảm bảo ổn định kết cấu lâu dài.
Vai trò an toàn và lợi ích của thanh giằng kệ
Thanh giằng kệ giúp phân tán lực ngang do va chạm xe nâng hoặc rung lắc trong quá trình xếp dỡ, giảm đáng kể nguy cơ nghiêng lệch hoặc sập đổ dãy kệ, đặc biệt tại các khu vực có tần suất hoạt động xe nâng cao. Đây là hạng mục được nhiều tiêu chuẩn an toàn kệ chứa hàng công nghiệp yêu cầu bắt buộc đối với kệ có chiều cao trên 4–5 m.
Về lợi ích lâu dài, thanh giằng kệ giúp duy trì độ thẳng đứng của khung theo thời gian, hạn chế hiện tượng nghiêng dần do rung động tích luỹ, từ đó kéo dài tuổi thọ toàn bộ hệ kệ và giảm chi phí bảo trì, căn chỉnh định kỳ. Với kho có kệ lưng đối lưng, thanh giằng kệ còn giúp liên kết hai dãy thành một khối vững chắc, tăng khả năng chịu tải động.
Cấu tạo, vật liệu và thông số kỹ thuật thanh giằng kệ
Thanh giằng kệ được chế tạo từ thép hộp hoặc thép tấm dập định hình dày 1,5–2,0 mm, hai đầu khoan lỗ hoặc dập bát liên kết để bắt bu lông trực tiếp vào khung đứng. Thiết kế phổ biến gồm giằng chéo chữ X, giằng ngang đơn và giằng chữ Z tuỳ theo yêu cầu chịu lực và không gian lắp đặt thực tế của từng dự án.
Chiều dài thanh giằng kệ tính theo khoảng cách thực tế giữa các khung đứng cần liên kết, phổ biến từ 600–1.200 mm cho giằng đứng và tuỳ chỉnh theo độ sâu kệ cho giằng ngang mặt sau. Bề mặt hoàn thiện sơn tĩnh điện 60–80 micron chống gỉ, liên kết bằng bu lông cường độ cao đảm bảo chịu được lực rung động trong quá trình vận hành xe nâng liên tục.
Tiêu chuẩn áp dụng cho thanh giằng kệ
Thanh giằng kệ tại Long Quyền được tính toán tham chiếu tiêu chuẩn kết cấu kệ chứa hàng công nghiệp FEM 10.2.02 về ổn định ngang và khả năng chống lật, đồng thời tuân thủ quy trình kiểm soát chất lượng ISO trong toàn bộ khâu gia công và lắp đặt. Vị trí và số lượng thanh giằng được xác định qua tính toán tải trọng động cụ thể cho từng công trình, không áp dụng cứng nhắc một mẫu chung.
Với các dự án tại khu vực có yêu cầu chống động đất hoặc rung chấn công nghiệp, Long Quyền bổ sung thêm giằng chéo tại các vị trí trọng yếu và tính toán hệ số an toàn cao hơn mức tối thiểu theo tiêu chuẩn, đảm bảo kết cấu ổn định trong điều kiện vận hành khắc nghiệt.
Cách chọn đúng loại và kích thước thanh giằng kệ
Việc chọn thanh giằng kệ phụ thuộc vào chiều cao dãy kệ, tần suất hoạt động xe nâng và tải trọng mỗi tầng. Với kệ cao trên 6 m hoặc tải trọng mỗi tầng vượt 1.000 kg, nên tăng số lượng giằng chéo và kết hợp với khung đứng kệ pallet có độ dày thép lớn hơn để đảm bảo hệ số an toàn phù hợp.
Với hệ kệ drive-in hoặc kệ có lối đi hẹp, cần bố trí thanh giằng kệ tại các vị trí không cản trở đường di chuyển của xe nâng nhưng vẫn đảm bảo liên kết đủ chắc chắn giữa các khung đứng. Long Quyền tư vấn phương án bố trí cụ thể dựa trên bản vẽ mặt bằng và loại xe nâng sử dụng tại kho.
Hướng dẫn lắp đặt thanh giằng kệ đúng kỹ thuật
Thanh giằng kệ được lắp sau khi dựng xong khung đứng và trước khi lắp thanh đỡ pallet, đảm bảo khung đứng được cố định thẳng bằng ni-vô trước khi siết bu lông giằng. Cần siết đều lực tại cả hai đầu thanh giằng để tránh tạo ứng suất lệch làm cong vênh khung đứng trong quá trình sử dụng lâu dài.
Sau khi lắp đặt toàn bộ giằng, cần kiểm tra lại độ thẳng đứng của cả dãy kệ bằng thước ni-vô hoặc máy laser, đồng thời rung lắc nhẹ để xác nhận không có độ rơ giữa các mối liên kết. Với dãy kệ dài, nên lắp giằng theo từng cụm 3–4 khung liên tiếp để đảm bảo độ cứng đồng đều trên toàn tuyến.
Case thực tế lắp đặt tại kho khách hàng
Một nhà máy sản xuất nhựa tại Bắc Ninh có hệ kệ cao 8 m thường xuyên bị nghiêng nhẹ sau vài tháng vận hành do tần suất xe nâng hoạt động cao. Long Quyền khảo sát và phát hiện thiếu thanh giằng kệ tại một số vị trí quan trọng, sau đó bổ sung giằng chéo và giằng ngang mặt sau cho toàn bộ 40 khung đứng. Kết quả kiểm tra sau ba tháng cho thấy độ nghiêng đã được khắc phục hoàn toàn và không tái diễn.
Tại một trung tâm phân phối ở Hải Phòng sử dụng kệ trung tải lưng đối lưng, Long Quyền thiết kế hệ thanh giằng kệ liên kết hai dãy thành một khối, giúp tăng khả năng chịu lực ngang khi có xe nâng di chuyển hai bên đồng thời. Dự án hoàn thành lắp đặt trong 4 ngày, được khách hàng đánh giá cao về độ ổn định khi vận hành thực tế.
Chính sách bảo hành và bảo trì thanh giằng kệ
Thanh giằng kệ Long Quyền được bảo hành 12–24 tháng đối với lỗi kết cấu và bong tróc lớp phủ trong điều kiện sử dụng đúng thiết kế. Thời gian sản xuất tiêu chuẩn 5–10 ngày, có thể rút ngắn với đơn hàng số lượng nhỏ và quy cách phổ thông sẵn có tại nhà máy.
Về bảo trì, nên kiểm tra định kỳ 6 tháng một lần độ siết chặt của bu lông liên kết và dấu hiệu cong vênh tại các mối nối. Nếu phát hiện bu lông lỏng hoặc thanh giằng biến dạng, cần siết lại hoặc thay thế ngay để tránh ảnh hưởng đến độ ổn định của cả dãy kệ. Tham khảo thêm dịch vụ kiểm tra kết cấu kệ định kỳ để đảm bảo an toàn vận hành lâu dài.
Câu hỏi thường gặp
- Thanh giằng kệ có bắt buộc phải lắp không?
- Với kệ cao trên 4–5 m hoặc khu vực có xe nâng hoạt động thường xuyên, thanh giằng kệ gần như bắt buộc theo các tiêu chuẩn an toàn kết cấu kệ chứa hàng công nghiệp.
- Thanh giằng kệ khác gì so với thanh đỡ pallet?
- Thanh đỡ pallet chịu tải trọng thẳng đứng của hàng hoá, còn thanh giằng kệ chịu lực ngang, tăng độ cứng và chống lật cho toàn bộ kết cấu khung đứng.
- Cần bao nhiêu thanh giằng cho một khung đứng?
- Số lượng phụ thuộc vào chiều cao khung và tải trọng thiết kế, thường 2–4 thanh giằng chéo cho mỗi khung đứng cao 4–8 m. Long Quyền tính toán cụ thể theo từng dự án.
- Thanh giằng kệ có ảnh hưởng đến việc di chuyển xe nâng không?
- Không, vì thanh giằng thường lắp ở mặt sau hoặc mặt hông khung đứng, nằm ngoài lối di chuyển chính của xe nâng trong lòng kệ.
- Thời gian sản xuất thanh giằng kệ là bao lâu?
- Thông thường 5–10 ngày tuỳ số lượng và quy cách đặt hàng, các kích thước phổ thông có sẵn tại nhà máy có thể giao nhanh hơn.
- Làm sao biết thanh giằng kệ cần siết lại hoặc thay thế?
- Khi rung lắc nhẹ dãy kệ thấy có độ rơ ở mối nối, hoặc bu lông bị lỏng, cong vênh, cần kiểm tra và siết lại hoặc thay thế ngay để đảm bảo an toàn.
