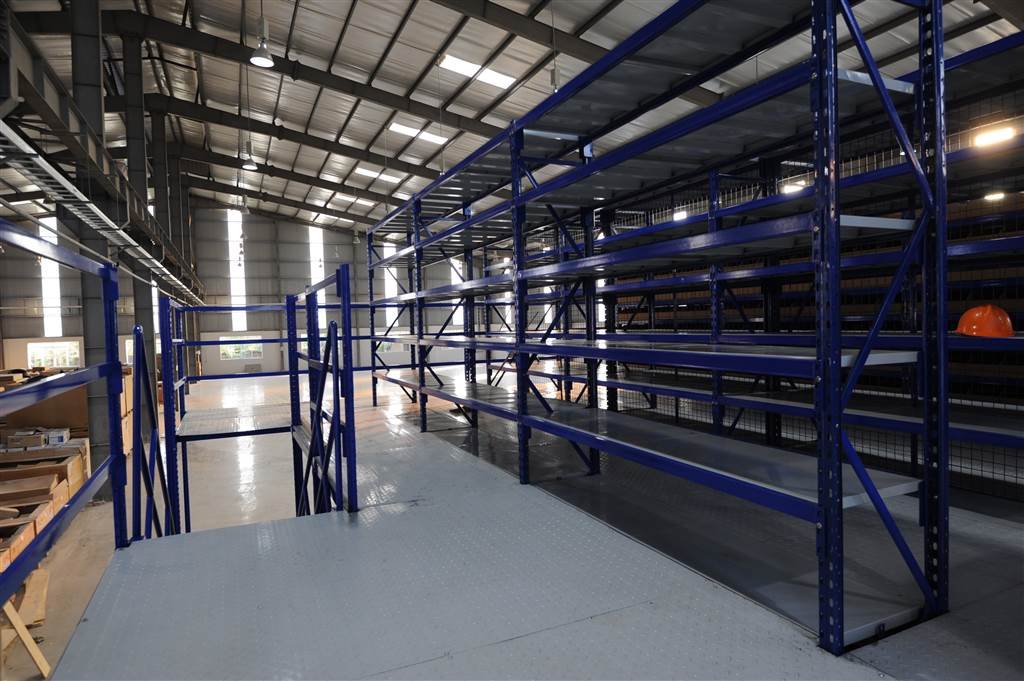

Hệ Thống Catwalk
Lối đi trên cao kết nối các dãy kệ nhiều tầng — nhân viên picking di chuyển liên tục giữa các khu vực mà không phải xuống tầng.
Hệ thống catwalk kết nối các khu thao tác trên cao, khung thép chắc chắn, lan can an toàn 1.000–1.100 mm. Thiết kế 3D và báo giá chi tiết trong 24 giờ.
Cấu tạo hệ catwalk

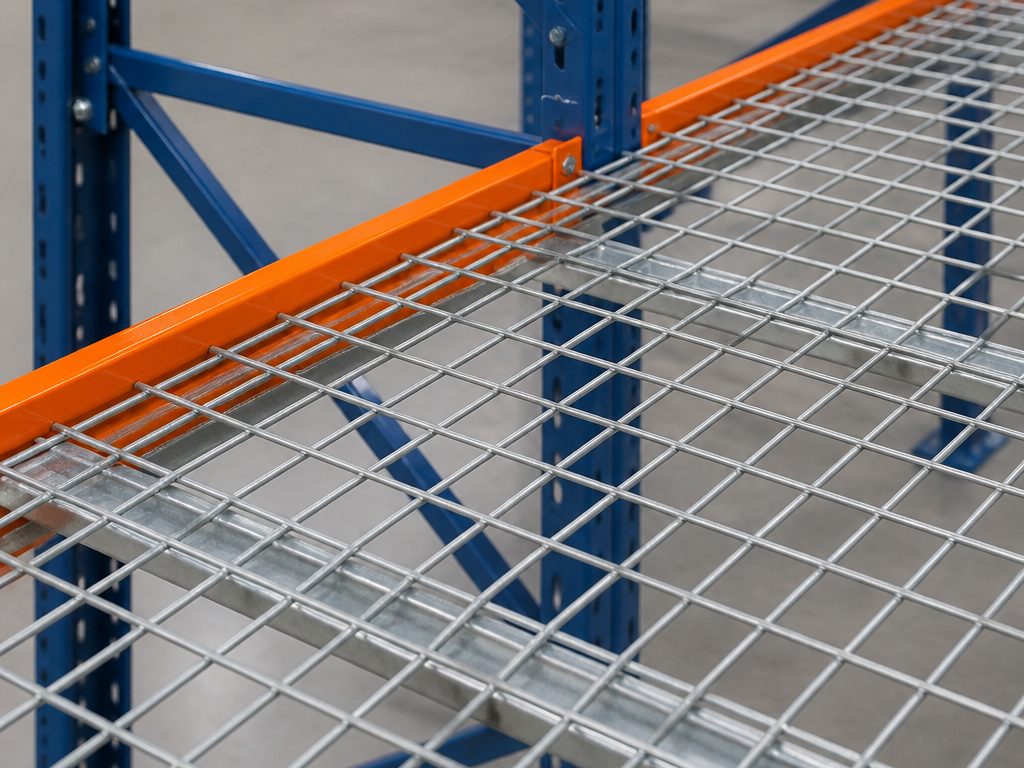

Sàn grating thép Tấm grating thép chống trượt, thoáng và thoát nước tốt.

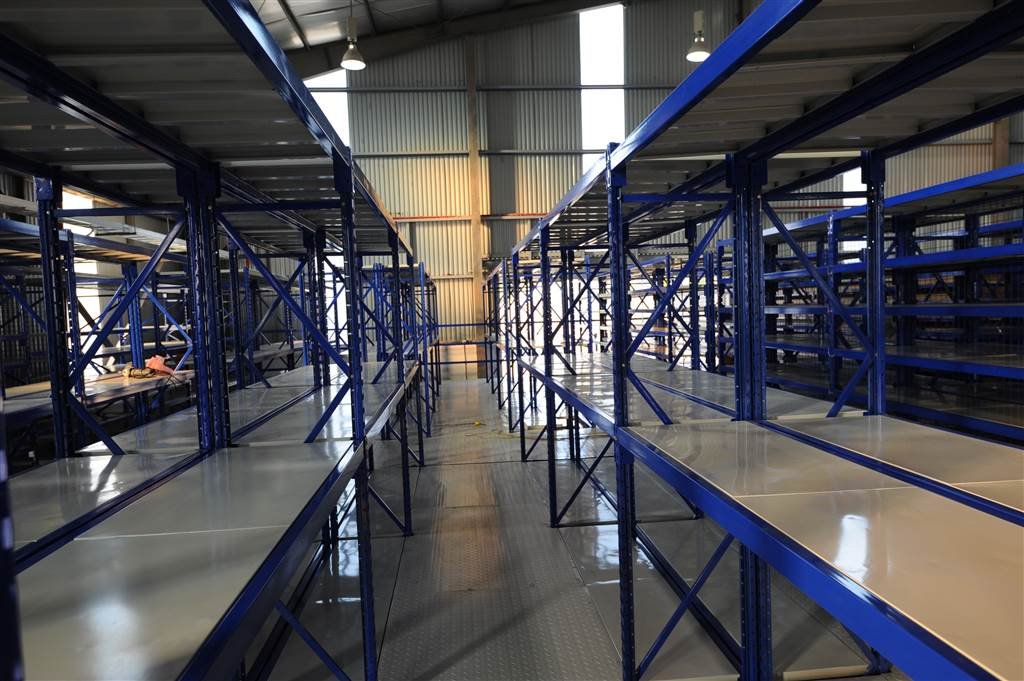

Lối đi giữa các dãy kệ Catwalk chạy giữa các dãy kệ cao, tiếp cận hàng nhiều tầng.

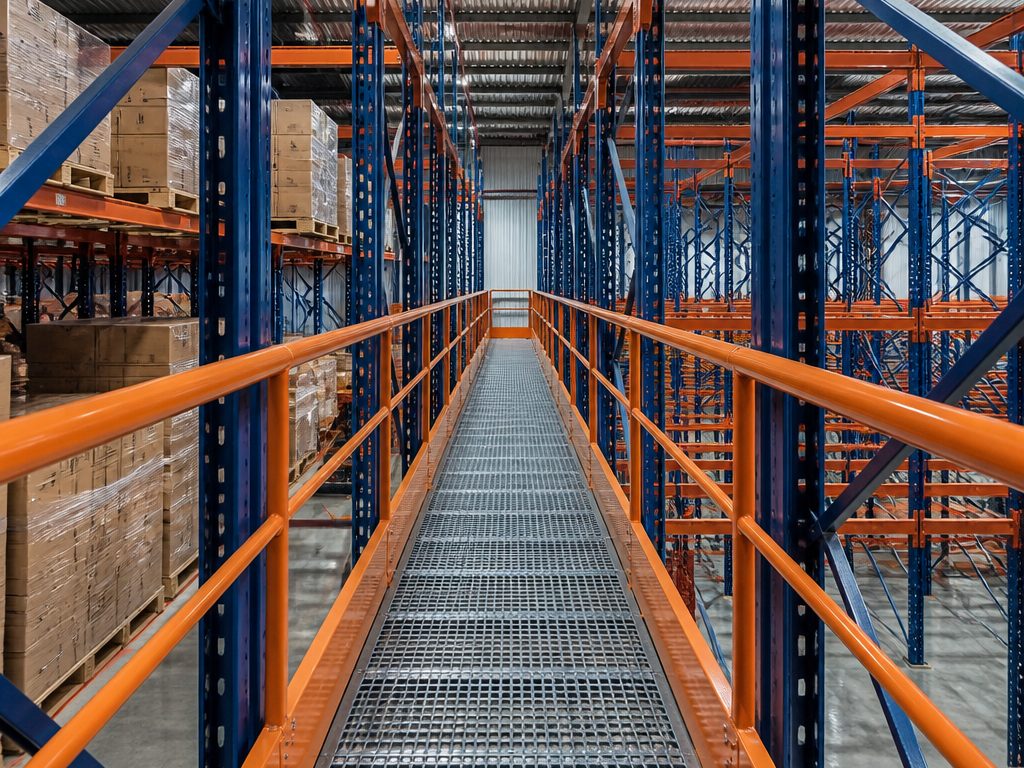

Lan can hai bên Lan can và gờ chắn chân hai bên suốt tuyến catwalk.
Kết nối & vận hành

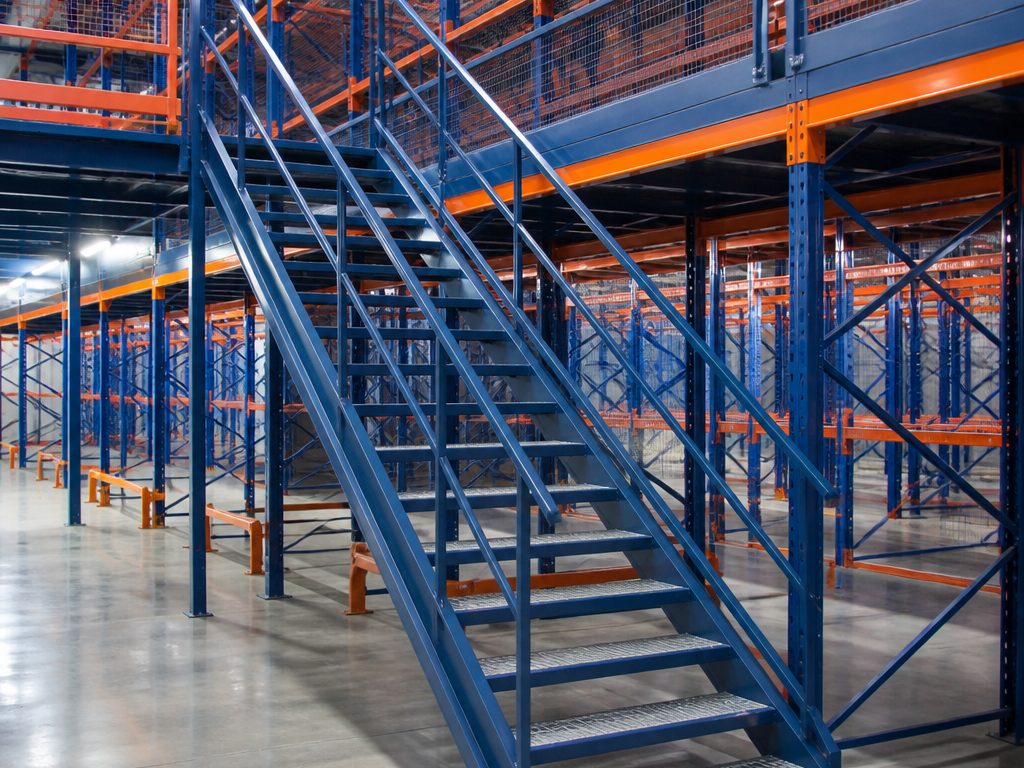

Cầu thang kết nối tầng Cầu thang thép kết nối các tầng catwalk an toàn.

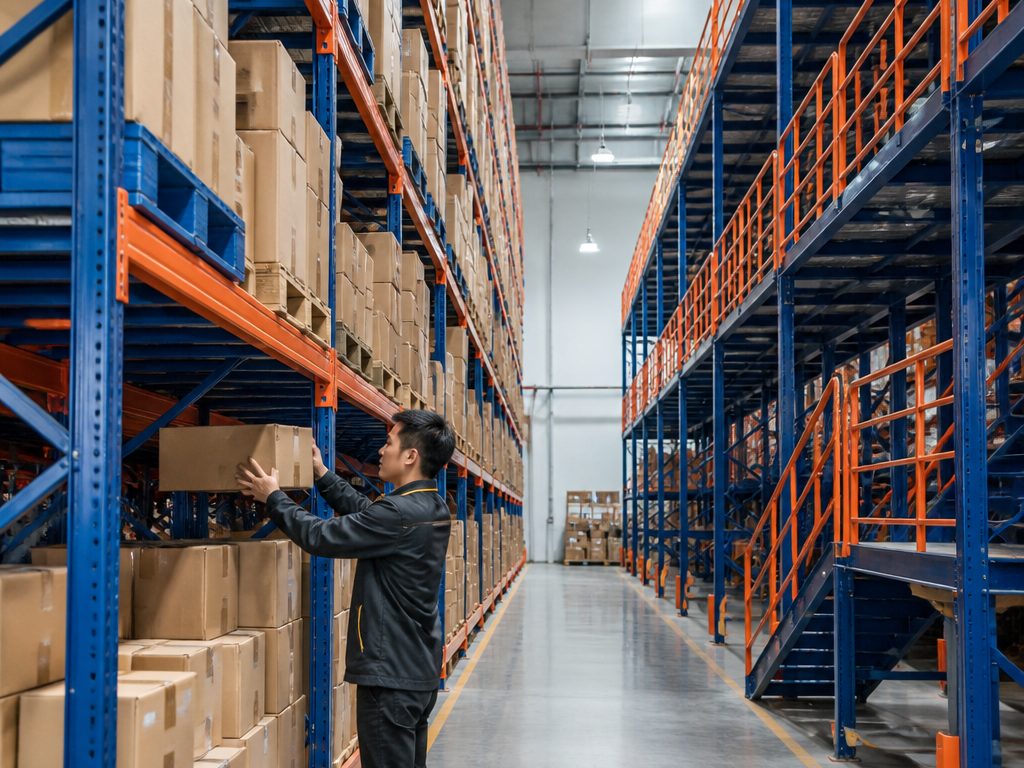

Nhặt hàng nhiều tầng Nhân viên nhặt hàng trực tiếp trên từng tầng catwalk.

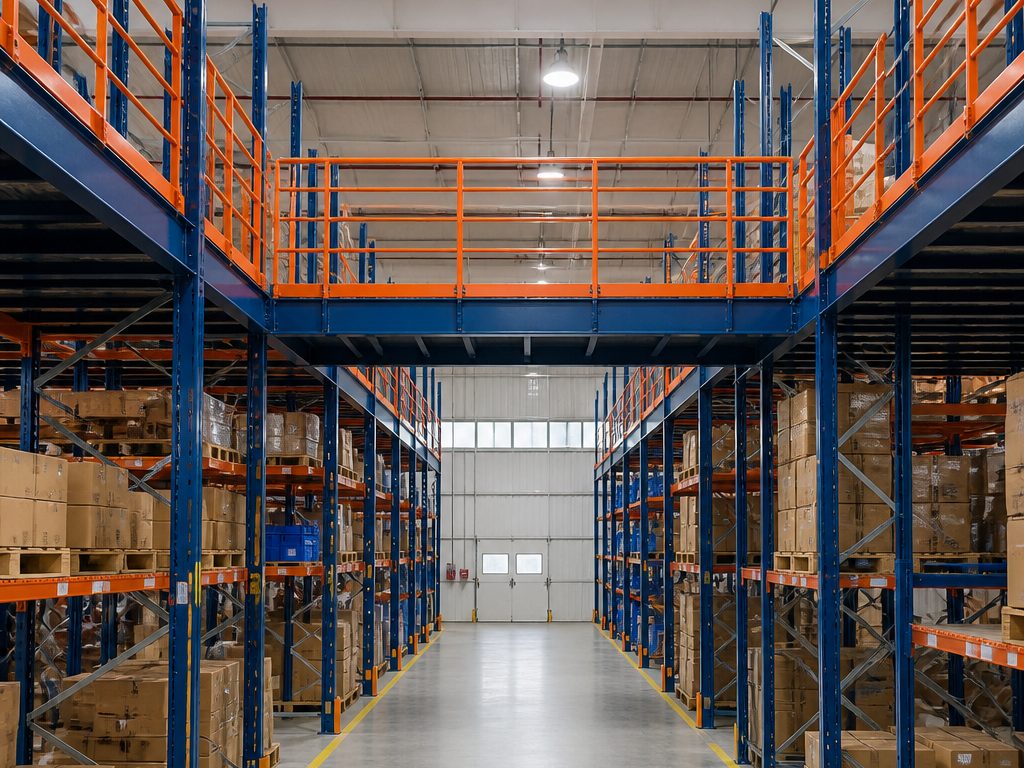

Kết nối các khu vực Cầu catwalk nối các khu sàn, rút ngắn đường di chuyển.
Đặc điểm hệ catwalk
- Kết nối các khu kệ nhiều tầng Catwalk chạy dọc mặt kệ và nối ngang giữa các dãy, tạo tuyến di chuyển liên tục cho nhân viên nhặt hàng.
- Sàn grating chống trượt Sàn grating hoặc thép gân chống trượt, thoát bụi và nước chữa cháy, giữ độ bám ngay cả khi sàn ẩm.
- Lan can & chân chắn hai bên Lan can tiêu chuẩn với thanh giữa và tấm chân chắn ngăn hàng hóa rơi xuống khu vực phía dưới.
- Tích hợp cầu thang & lối thoát Bố trí cầu thang lên xuống và lối thoát nạn theo quy định PCCC, thuận tiện cho vận hành hằng ngày.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Tải trọng | 250 – 500 kg / m² (người + hàng nhặt tay) |
| Bề rộng lối đi | 0,8 – 1,5 m tùy lưu lượng di chuyển |
| Mặt sàn | Grating thép, thép gân chống trượt |
| Lan can | Cao theo tiêu chuẩn, có thanh giữa và chân chắn |
| Ứng dụng | Kệ nhiều tầng, mezzanine picking, kho e-commerce |
Hệ thống catwalk là gì?
Hệ thống catwalk là lối đi bằng kết cấu thép được lắp đặt trên cao trong nhà xưởng, nhà kho hoặc khu vực dây chuyền sản xuất, dùng để kết nối các trạm thao tác, sàn thao tác, văn phòng trên kho hoặc các thiết bị nằm ở độ cao khác nhau. Nhờ catwalk, người vận hành di chuyển được giữa các điểm cao mà không cần xuống mặt đất, tiết kiệm thời gian và giảm rủi ro khi phải trèo lên xuống nhiều lần trong ca làm việc.
Khác với sàn thao tác có diện tích rộng để đứng làm việc, hệ thống catwalk thường có bề rộng vừa đủ cho một hoặc hai người di chuyển, tập trung vào chức năng kết nối và di chuyển an toàn. Hệ được ứng dụng phổ biến trong nhà máy có nhiều tầng thiết bị, kho hàng nhiều khu vực thao tác cao, hoặc các công trình công nghiệp có đường ống, băng tải chạy trên cao cần lối kiểm tra định kỳ.
Lợi ích chi tiết của hệ thống catwalk
Thứ nhất, tăng hiệu quả vận hành vì công nhân di chuyển trực tiếp giữa các trạm thao tác trên cao mà không mất thời gian lên xuống cầu thang nhiều lần, đặc biệt hữu ích trong nhà máy có quy trình kiểm tra liên tục theo tuyến. Thứ hai, đảm bảo an toàn lao động rõ rệt nhờ lan can cao 1.000–1.100 mm, mặt sàn chống trượt và gờ chân ngăn vật rơi, giảm thiểu tối đa nguy cơ tai nạn khi di chuyển trên cao.
Thứ ba, hệ thống catwalk giúp tối ưu luồng di chuyển trong nhà xưởng, tách biệt hoàn toàn lối đi trên cao với khu vực vận hành máy móc, xe nâng bên dưới, giảm xung đột và tăng an toàn tổng thể. Thứ tư, kết cấu thép lắp ghép bằng bu lông cho phép thi công nhanh, không gây gián đoạn sản xuất và có thể điều chỉnh, mở rộng tuyến catwalk khi nhà máy thay đổi bố trí thiết bị. Thứ năm, catwalk còn đóng vai trò lối thoát hiểm phụ trong tình huống khẩn cấp tại các khu vực có nhiều tầng thao tác.
Cấu tạo và thông số kỹ thuật hệ thống catwalk
Hệ gồm hệ dầm đỡ bằng thép hình H hoặc I, cột chống hoặc giá treo liên kết vào kết cấu nhà xưởng hiện hữu, mặt sàn bằng tấm grating mắt cáo giúp thoát nước, thoát khói và giảm trọng lượng tổng thể, hai bên có lan can thép cùng gờ chân an toàn. Tại các điểm giao cắt hoặc thay đổi cao độ, hệ thống được bổ sung cầu thang hoặc bậc thang nối liền.
Thông số phổ biến: bề rộng lối đi 600–1.200 mm tuỳ lưu lượng di chuyển, tải trọng thiết kế 250–500 kg/m² phù hợp cho người và dụng cụ cầm tay, chiều cao lan can 1.000–1.100 mm với khoảng cách thanh ngang dưới 150 mm, độ dốc cầu thang kết nối 35–45 độ. Với công trình dài, catwalk được chia thành từng đoạn có khe co giãn để thích ứng với biến dạng nhiệt của kết cấu thép. Hệ có thể kết nối trực tiếp với sàn thao tác và văn phòng trên kho để tạo thành mạng lưới di chuyển liên hoàn trên cao.
Ứng dụng hệ thống catwalk theo ngành
Ngành xi măng, hoá chất và xử lý nước sử dụng catwalk để kết nối các tháp phản ứng, silo, bồn chứa nằm ở nhiều độ cao khác nhau, giúp kỹ thuật viên kiểm tra van, cảm biến định kỳ mà không cần thang di động. Nhà máy nhiệt điện, xi mạ và luyện kim dùng catwalk nối các trạm vận hành dọc theo tuyến thiết bị dài, giảm thời gian di chuyển cho đội bảo trì.
Trong kho logistics quy mô lớn, catwalk thường được lắp dọc theo hệ thống mezzanine hoặc kết nối các khu sàn trên kệ để nhân viên kiểm hàng di chuyển nhanh giữa các khu vực mà không phải xuống tầng trệt. Nhà máy sản xuất bao bì, thực phẩm cũng dùng catwalk để kết nối các trạm giám sát dây chuyền đóng gói đặt ở độ cao khác nhau.
So sánh hệ thống catwalk với sàn thao tác và cầu thang thép
So với sàn thao tác có diện tích rộng để đứng làm việc lâu dài, catwalk hẹp hơn và chủ yếu phục vụ mục đích di chuyển, kết nối giữa các điểm chứ không phải nơi đặt thiết bị hay đứng thao tác cố định. So với việc chỉ lắp nhiều cầu thang thép riêng lẻ tại từng điểm, hệ thống catwalk tạo thành tuyến di chuyển liên tục, tránh phải lên xuống nhiều lần và giảm đáng kể quãng đường di chuyển trong ca làm việc.
Quy tắc chọn: nếu nhà xưởng có nhiều trạm thao tác trên cao nằm rải rác cần kết nối qua lại thường xuyên, đầu tư hệ thống catwalk mang lại hiệu quả vận hành và an toàn tốt hơn nhiều so với việc chỉ lắp cầu thang đơn lẻ tại từng vị trí. Long Quyền khảo sát luồng di chuyển thực tế của nhân sự để đề xuất tuyến catwalk tối ưu nhất.
Quy trình tư vấn, sản xuất và lắp đặt
Long Quyền khảo sát mặt bằng, vị trí các trạm thao tác cần kết nối, độ cao chênh lệch và kết cấu nhà xưởng hiện hữu để xác định phương án treo, đỡ phù hợp, sau đó dựng bản vẽ 3D thể hiện toàn bộ tuyến catwalk cùng các điểm kết nối cầu thang, sàn thao tác. Báo giá chi tiết theo từng đoạn tuyến được gửi trong 24 giờ.
Cấu kiện được gia công tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày, lắp đặt bằng giàn giáo hoặc xe nâng người tuỳ độ cao công trình, đảm bảo không ảnh hưởng đến hoạt động sản xuất bên dưới. Sau lắp đặt, hệ được nghiệm thu tải trọng và kiểm tra độ chắc chắn của toàn bộ lan can, mối nối trước khi đưa vào sử dụng.
Bảo hành và bảo trì hệ thống catwalk
Kết cấu thép của hệ thống catwalk được Long Quyền bảo hành 2–5 năm tuỳ vật liệu và môi trường lắp đặt, riêng lớp sơn hoặc mạ kẽm chống ăn mòn có chế độ bảo hành riêng theo điều kiện sử dụng thực tế tại công trình. Mọi lỗi phát sinh do vật tư hoặc thi công trong thời gian bảo hành đều được xử lý miễn phí.
Về bảo trì, nên kiểm tra định kỳ 6 tháng một lần tình trạng các mối liên kết bu lông, độ chắc chắn của lan can, mức độ ăn mòn tại các điểm treo hoặc đỡ, đặc biệt ở môi trường hoá chất, độ ẩm cao. Vệ sinh mặt sàn grating định kỳ giúp tránh tích tụ bụi bẩn, dầu mỡ gây trơn trượt, đảm bảo an toàn tuyệt đối cho người di chuyển trên cao.
An toàn và tiêu chuẩn thiết kế hệ thống catwalk
Thiết kế hệ thống catwalk phải tuân thủ nghiêm ngặt quy chuẩn an toàn lao động làm việc trên cao, trong đó lan can hai bên cao tối thiểu 1.000 mm, có thanh chắn giữa và gờ chân để ngăn vật dụng rơi xuống khu vực sản xuất bên dưới, đặc biệt quan trọng khi catwalk đi ngang qua khu vực có người hoặc thiết bị hoạt động phía dưới.
Bề rộng lối đi cần tính toán theo lưu lượng di chuyển thực tế, tối thiểu 600 mm cho một người và mở rộng lên 1.200 mm nếu có nhu cầu di chuyển ngược chiều hoặc mang theo dụng cụ. Tại các đoạn dài, cần bố trí điểm nghỉ hoặc lối thoát phụ để đảm bảo an toàn trong tình huống khẩn cấp. Long Quyền cung cấp đầy đủ hồ sơ tính toán kết cấu và bản vẽ hoàn công để khách hàng phục vụ công tác kiểm định định kỳ.
Câu hỏi thường gặp
- Hệ thống catwalk có kết nối được với sàn thao tác và văn phòng trên kho không?
- Có. Đây là ứng dụng phổ biến nhất, giúp tạo thành mạng lưới di chuyển liên hoàn trên cao giữa các khu vực khác nhau trong cùng nhà xưởng.
- Bề rộng catwalk tối thiểu bao nhiêu là hợp lý?
- Tối thiểu 600 mm cho một người di chuyển, nên mở rộng lên 900–1.200 mm nếu có nhu cầu di chuyển ngược chiều hoặc mang theo dụng cụ, thiết bị kiểm tra.
- Catwalk có lắp được trên kết cấu nhà xưởng hiện hữu không?
- Có, nhưng cần khảo sát khả năng chịu lực của kết cấu hiện hữu trước khi treo hoặc đỡ hệ catwalk để đảm bảo an toàn lâu dài.
- Thời gian thi công một tuyến catwalk mất bao lâu?
- Tuỳ chiều dài tuyến, thường 15–25 ngày sản xuất cộng thêm thời gian lắp đặt tại công trình, có thể chia theo từng đoạn để không ảnh hưởng sản xuất.
- Mặt sàn catwalk nên chọn vật liệu gì?
- Tấm grating mắt cáo là lựa chọn phổ biến nhất vì nhẹ, thoát nước và thoát khói tốt, phù hợp với môi trường nhà máy công nghiệp.
- Hệ thống catwalk có cần kiểm định an toàn định kỳ không?
- Có. Nên kiểm tra định kỳ 6 tháng một lần các mối liên kết, lan can và mức độ ăn mòn, đồng thời lưu hồ sơ tính toán kết cấu để phục vụ kiểm định theo quy định.
