Kệ VNA (Lối đi hẹp)
Thu hẹp lối đi xuống 1,6–1,9 m và vươn cao tới 14 m — tăng 40–50% số vị trí pallet mà vẫn tiếp cận 100% hàng hóa.
Kệ VNA lối đi hẹp 1,6–1,9 m, cao tới 14 m, tăng 40–50% vị trí pallet mà vẫn tiếp cận 100% hàng. Nhận layout 3D, tư vấn xe nâng và báo giá trong 24 giờ.
Cấu tạo hệ kệ VNA

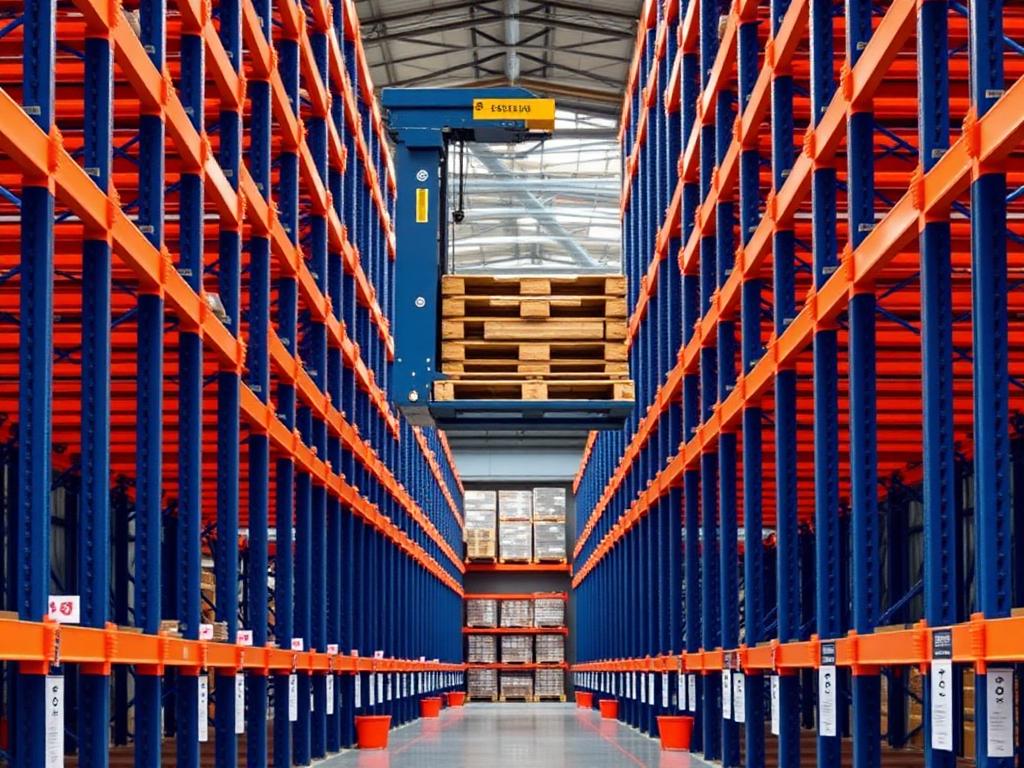

Xe nâng 3 chiều Xe nâng turret/3 chiều gắp pallet mà không cần quay đầu, cho phép lối đi chỉ 1,6–1,9 m.

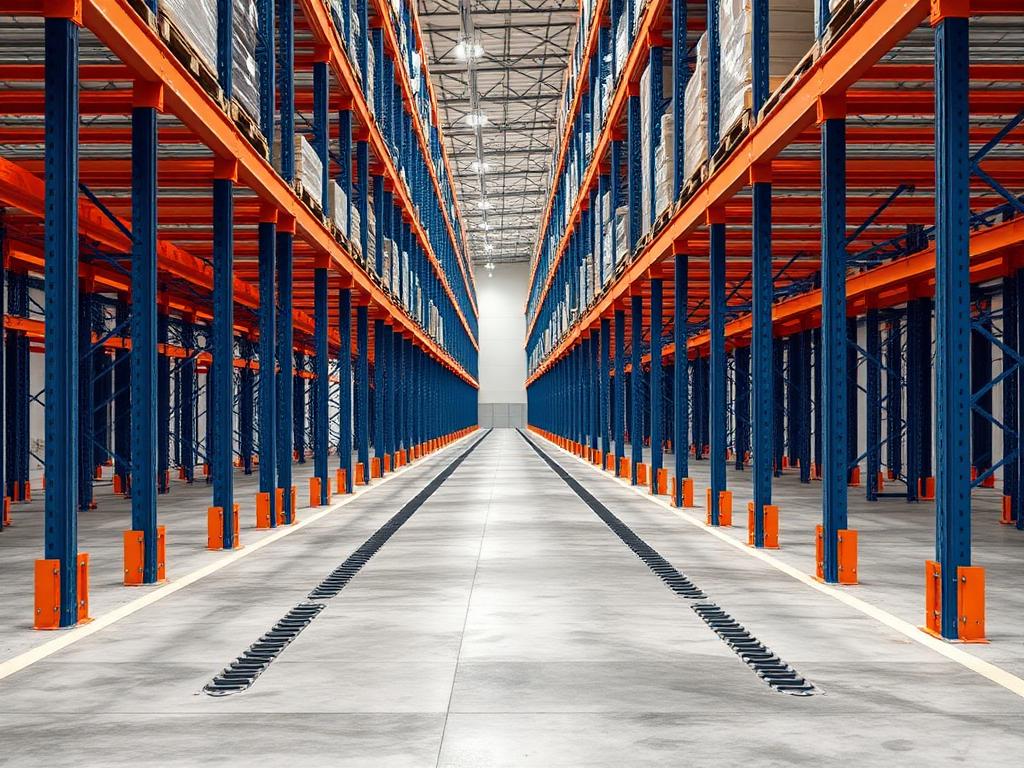

Ray dẫn hướng sàn Ray dẫn hướng hoặc dẫn hướng bằng dây từ giữ xe nâng đi đúng tim lối đi ở tốc độ cao.

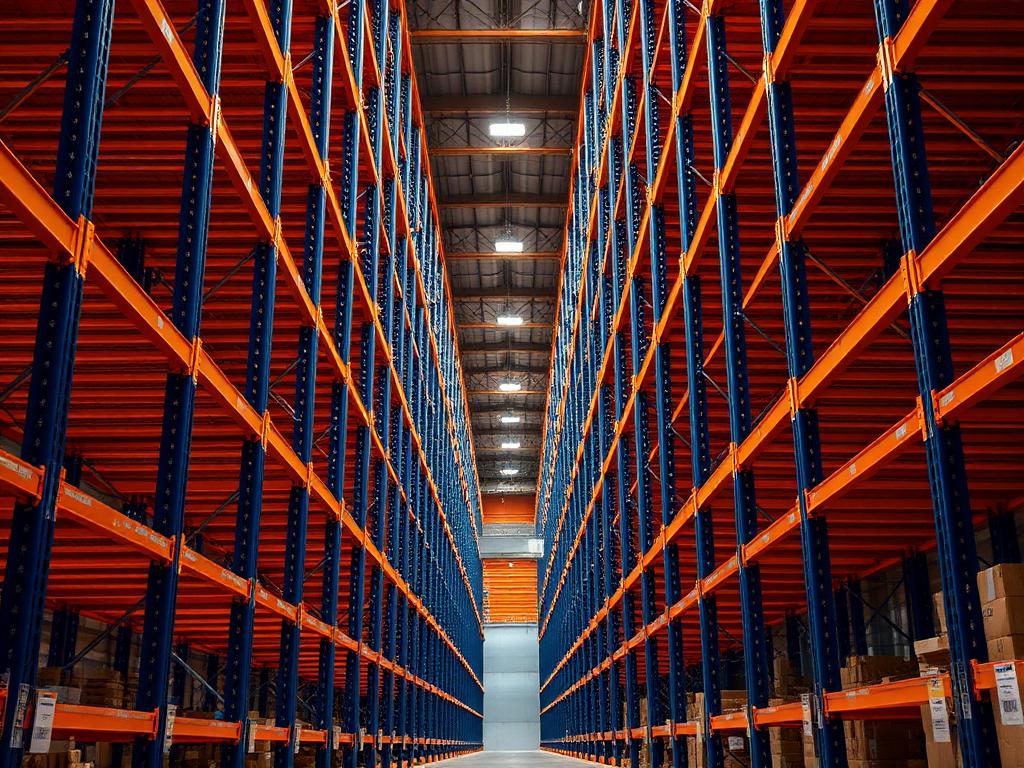

Khung kệ cao tới 14 m Khung thép cường độ cao được tính toán độ thẳng đứng chặt chẽ để khai thác chiều cao tối đa của nhà kho.
Yêu cầu triển khai & hiệu quả

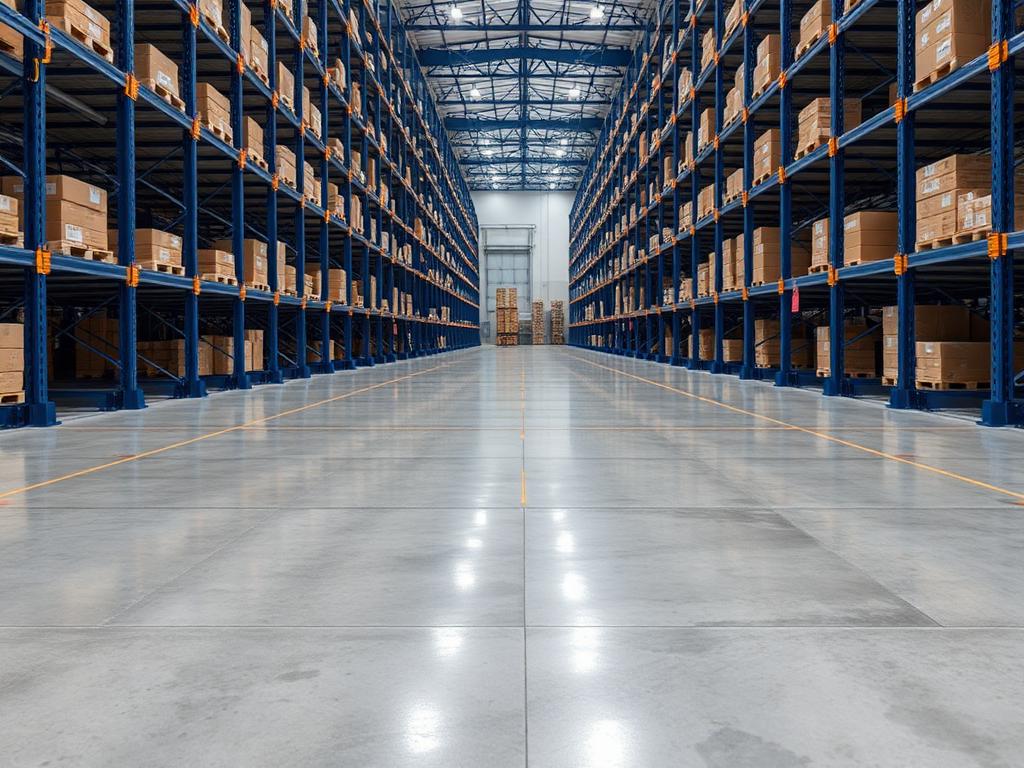

Nền sàn siêu phẳng Nền bê tông đạt tiêu chuẩn siêu phẳng là điều kiện bắt buộc để xe nâng làm việc an toàn ở độ cao lớn.

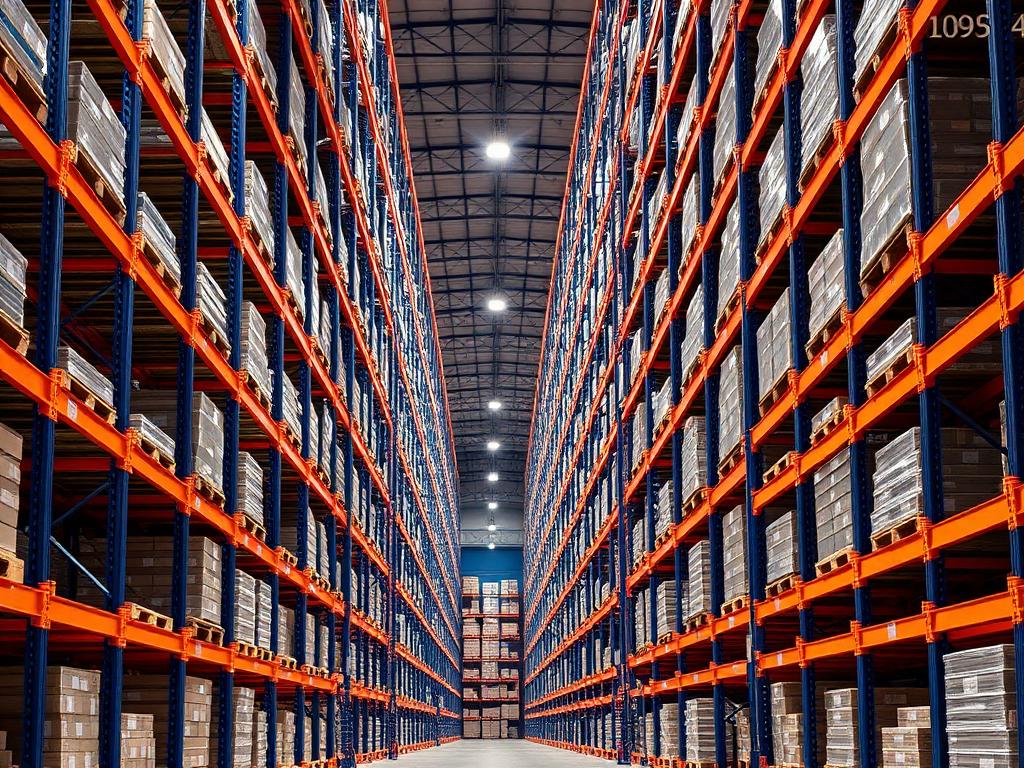

Tăng 40–50% vị trí pallet Cắt giảm diện tích lối đi giúp tăng mạnh số vị trí pallet mà vẫn tiếp cận 100% hàng hóa.
Phụ kiện an toàn Trụ chống va, ray dẫn hướng đầu lối đi và biển cảnh báo bảo vệ hệ kệ cao trong lối đi hẹp.
Ưu điểm hệ kệ VNA
- Tăng 40–50% vị trí pallet Diện tích dành cho lối đi giảm mạnh, phần lớn mặt bằng được chuyển thành vị trí lưu trữ.
- Vẫn tiếp cận 100% pallet Khác với hệ kệ khối, VNA giữ nguyên ưu điểm chọn lọc của Selective — mọi pallet đều lấy được ngay.
- Khai thác chiều cao đến 14 m Xe nâng 3 chiều nâng cao và quay tháp gắp trong lối đi hẹp, tận dụng triệt để không gian trên cao.
- Ray dẫn hướng an toàn Ray dẫn hướng sàn hoặc dẫn hướng cảm ứng giữ xe chạy chính xác, hạn chế va chạm khung kệ.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Bề rộng lối đi | 1,6 – 1,9 m |
| Chiều cao hệ kệ | tới 14 m |
| Thiết bị vận hành | Xe nâng VNA 3 chiều (turret truck) |
| Dẫn hướng | Ray thép chôn sàn hoặc dẫn hướng dây từ |
| Yêu cầu nền | Nền siêu phẳng theo tiêu chuẩn FM2/DIN 15185 |
Kệ VNA lối đi hẹp là gì?
Kệ VNA lối đi hẹp là hệ kệ pallet đơn sâu được bố trí với lối đi chỉ 1,6–1,9 m, vận hành bằng xe nâng ba chiều hoặc xe nâng turret chạy theo ray dẫn hướng dưới sàn hoặc dẫn hướng bằng cảm ứng từ. Vì xe không cần quay đầu trong lối đi, khoảng cách giữa hai dãy kệ thu hẹp tối đa, giúp tăng 40–50% số vị trí pallet so với bố trí selective truyền thống trên cùng mặt bằng.
Khác với các giải pháp mật độ cao khác, kệ VNA lối đi hẹp vẫn giữ khả năng tiếp cận trực tiếp 100% pallet và tuân thủ mọi nguyên tắc xuất nhập, kể cả nhập trước xuất trước. Đây là lý do các trung tâm phân phối lớn, kho 3PL và kho dược phẩm chọn VNA khi vừa cần sức chứa cao, vừa cần linh hoạt với hàng trăm mã hàng khác nhau.
Lợi ích chi tiết của hệ VNA
Thứ nhất, khai thác chiều cao tối đa: hệ VNA thường triển khai tới 12–14 m, gần gấp đôi chiều cao khai thác của kho dùng xe nâng đối trọng. Thứ hai, tăng sức chứa 40–50% mà không mất khả năng tiếp cận từng pallet, nghĩa là không phải đánh đổi giữa mật độ và tính linh hoạt như drive-in hay double deep.
Thứ ba, năng suất cao và ổn định: xe nâng ba chiều nâng – hạ – quay càng ngay trong lối đi, chu kỳ thao tác ngắn và ít phụ thuộc kỹ năng tài xế nhờ hệ dẫn hướng. Thứ tư, an toàn hơn nhờ ray dẫn hướng loại bỏ va chạm ngẫu nhiên vào chân kệ. Thứ năm, hệ dễ tích hợp phần mềm quản lý kho và định vị vị trí pallet, tạo tiền đề nâng cấp lên kho bán tự động sau này.
Cấu tạo, yêu cầu sàn và thông số kỹ thuật
Kết cấu kệ tương tự selective nhưng dung sai lắp đặt chặt hơn nhiều: độ thẳng đứng và độ thẳng hàng của dãy phải nằm trong dung sai vài milimét vì xe nâng làm việc ở độ cao lớn trong lối đi hẹp. Khung đứng dày 2,0–3,0 mm, beam hộp kín tính theo tải 1.000–3.000 kg mỗi tầng. Hai bên lối đi lắp ray dẫn hướng thép bắt bu lông xuống sàn, hoặc đi dây cảm ứng từ âm sàn cho hệ dẫn hướng tự động.
Yêu cầu sàn là điểm then chốt: độ phẳng phải đạt tiêu chuẩn siêu phẳng theo cấp quy định cho kho VNA, cường độ bê tông cao và không nứt. Nếu sàn hiện hữu chưa đạt, cần mài phẳng hoặc phủ lớp tự san. Thông số triển khai phổ biến: chiều cao 8–14 m, lối đi 1,6–1,9 m, số tầng 5–8, sâu khung 1.000–1.200 mm, kèm bảng tải trọng cho từng dãy.
Ứng dụng kệ VNA lối đi hẹp theo ngành
Trung tâm phân phối bán lẻ với hàng nghìn mã hàng chọn VNA để vừa tăng sức chứa vừa giữ tốc độ soạn hàng. Kho 3PL dùng VNA khi giá thuê đất cao và cần tối đa hoá doanh thu trên mỗi mét vuông. Ngành dược phẩm và thiết bị y tế khai thác VNA để đáp ứng yêu cầu truy xuất lô mà vẫn đạt mật độ cao.
Nhà máy điện tử, hàng tiêu dùng và kho thương mại điện tử quy mô lớn cũng là nhóm phù hợp. Khi ngân sách chưa cho phép đầu tư xe nâng ba chiều, phương án trung gian là kệ Double Deep hoặc giữ kệ Selective và tăng số tầng. Nếu mục tiêu là tự động hoá hoàn toàn, hãy so sánh thêm với kho ASRS tự động trước khi quyết định.
So sánh kệ VNA lối đi hẹp với các phương án khác
So với selective, VNA tăng 40–50% sức chứa nhưng cần đầu tư xe nâng chuyên dụng, ray dẫn hướng và sàn siêu phẳng. So với drive-in, VNA có mật độ thấp hơn nhưng tiếp cận trực tiếp 100% pallet và không giới hạn số mã hàng — ưu thế quyết định với kho đa SKU. So với hệ tự động ASRS, VNA rẻ hơn nhiều, triển khai nhanh hơn và dễ mở rộng theo giai đoạn, dù thông lượng tối đa thấp hơn.
Bài toán tài chính của VNA nằm ở tổng đầu tư gồm kệ, xe nâng ba chiều và xử lý sàn. Khi giá thuê kho cao hoặc quỹ đất hạn chế, phần chi phí tăng thêm này thường được bù lại nhanh chóng nhờ tránh phải mở rộng nhà kho. Long Quyền lập bảng so sánh chi phí trên mỗi vị trí pallet giữa VNA, double deep và selective để bạn có cơ sở ra quyết định.
Quy trình triển khai, bảo hành và bảo trì
Khảo sát VNA kỹ hơn các hệ khác: đo độ phẳng sàn theo lưới điểm, kiểm tra cường độ bê tông, xác định chiều cao thông thuỷ tới đầu phun chữa cháy và phối hợp thông số với nhà cung cấp xe nâng ba chiều. Sau đó chúng tôi dựng layout 3D, tính số vị trí pallet, chiều rộng lối đi tối ưu và gửi báo giá chi tiết trong 24 giờ, kèm khuyến nghị xử lý sàn nếu cần.
Sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO; lắp đặt dùng máy laser và thiết bị đo chuyên dụng để đạt dung sai yêu cầu, sau đó lắp ray dẫn hướng và chạy thử toàn tuyến với xe nâng. Bảo hành kết cấu 2–5 năm. Bảo trì gồm kiểm tra ray dẫn hướng, độ thẳng dãy kệ, bu lông neo và bảng tải trọng theo quý, kiểm định kỹ thuật hằng năm. Xem thêm dịch vụ bảo trì và phụ kiện an toàn.
Câu hỏi thường gặp
- Kệ VNA cần lối đi rộng bao nhiêu?
- Thường 1,6–1,9 m tuỳ model xe nâng ba chiều. Đây là mức hẹp hơn nhiều so với 2,8–3,5 m của xe nâng đối trọng, giúp tăng đáng kể số dãy kệ trên cùng mặt bằng.
- Sàn kho phải đạt yêu cầu gì cho hệ VNA?
- Sàn phải đạt độ phẳng siêu cao, cường độ bê tông tốt và không nứt vỡ. Nếu sàn hiện hữu chưa đạt, cần mài phẳng hoặc phủ lớp tự san trước khi lắp đặt.
- Kệ VNA cao tối đa bao nhiêu mét?
- Phổ biến 8–14 m tại Việt Nam, giới hạn bởi chiều cao nâng của xe ba chiều và chiều cao thông thuỷ dưới đầu phun chữa cháy của nhà kho.
- VNA có giữ được nguyên tắc FIFO không?
- Có. Vì mỗi pallet đều tiếp cận trực tiếp được, kho áp dụng FIFO, LIFO hay quản lý theo lô đều thuận lợi — đây là ưu thế lớn so với drive-in.
- Chi phí đầu tư VNA gồm những gì?
- Gồm hệ kệ, ray dẫn hướng, xử lý sàn và xe nâng ba chiều. Nên đánh giá tổng thể theo chi phí trên mỗi vị trí pallet, so sánh với chi phí thuê thêm kho.
- Có thể chuyển kho selective hiện tại sang VNA không?
- Có, nếu chiều cao kho và chất lượng sàn cho phép. Phần lớn khung và beam tái sử dụng được, nhưng phải bố trí lại dãy, lắp ray dẫn hướng và thường phải xử lý lại độ phẳng sàn.
