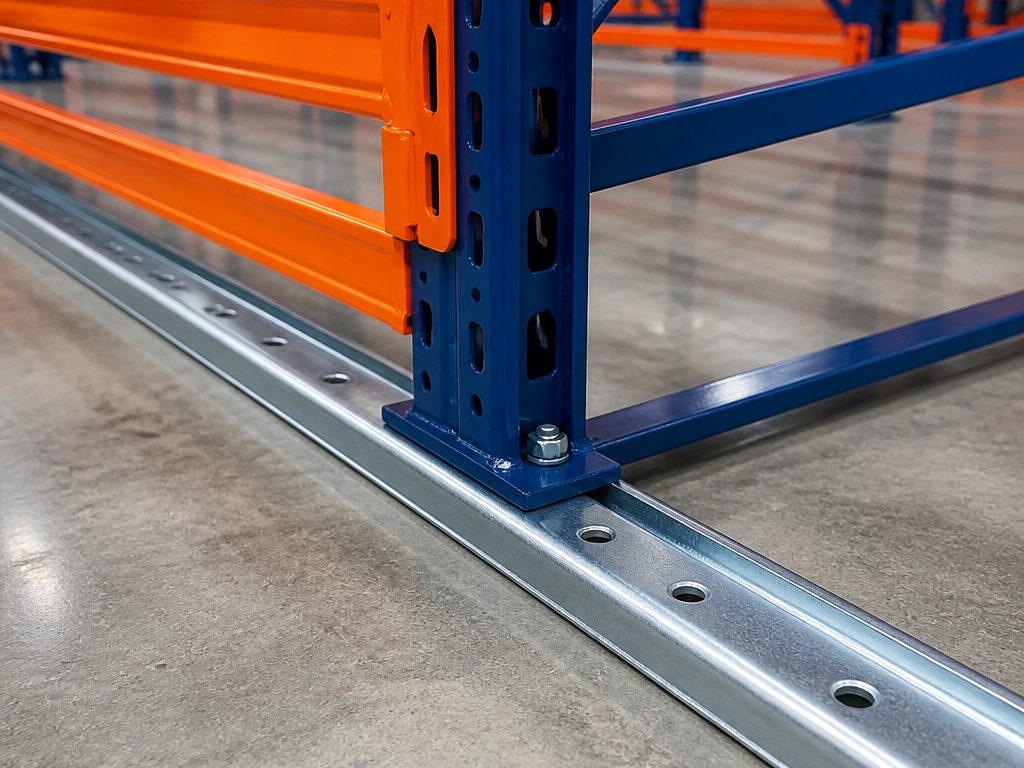

Cận cảnh sản phẩm Chi tiết ray dẫn hướng thép dày, hoàn thiện sơn tĩnh điện bền màu.

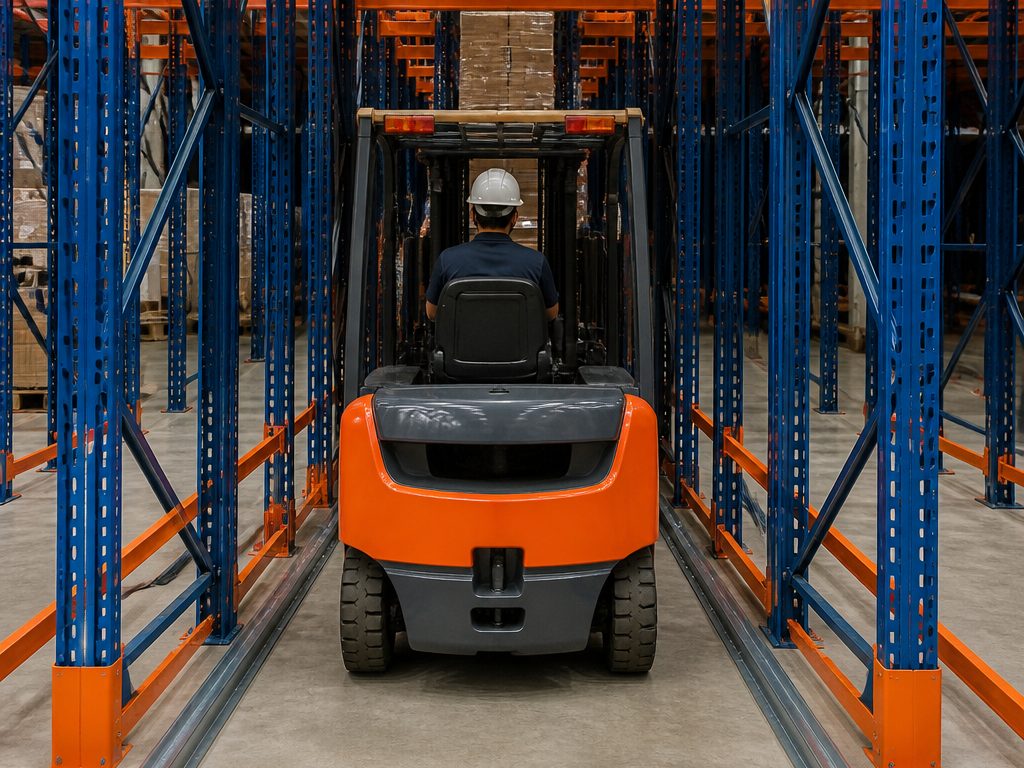

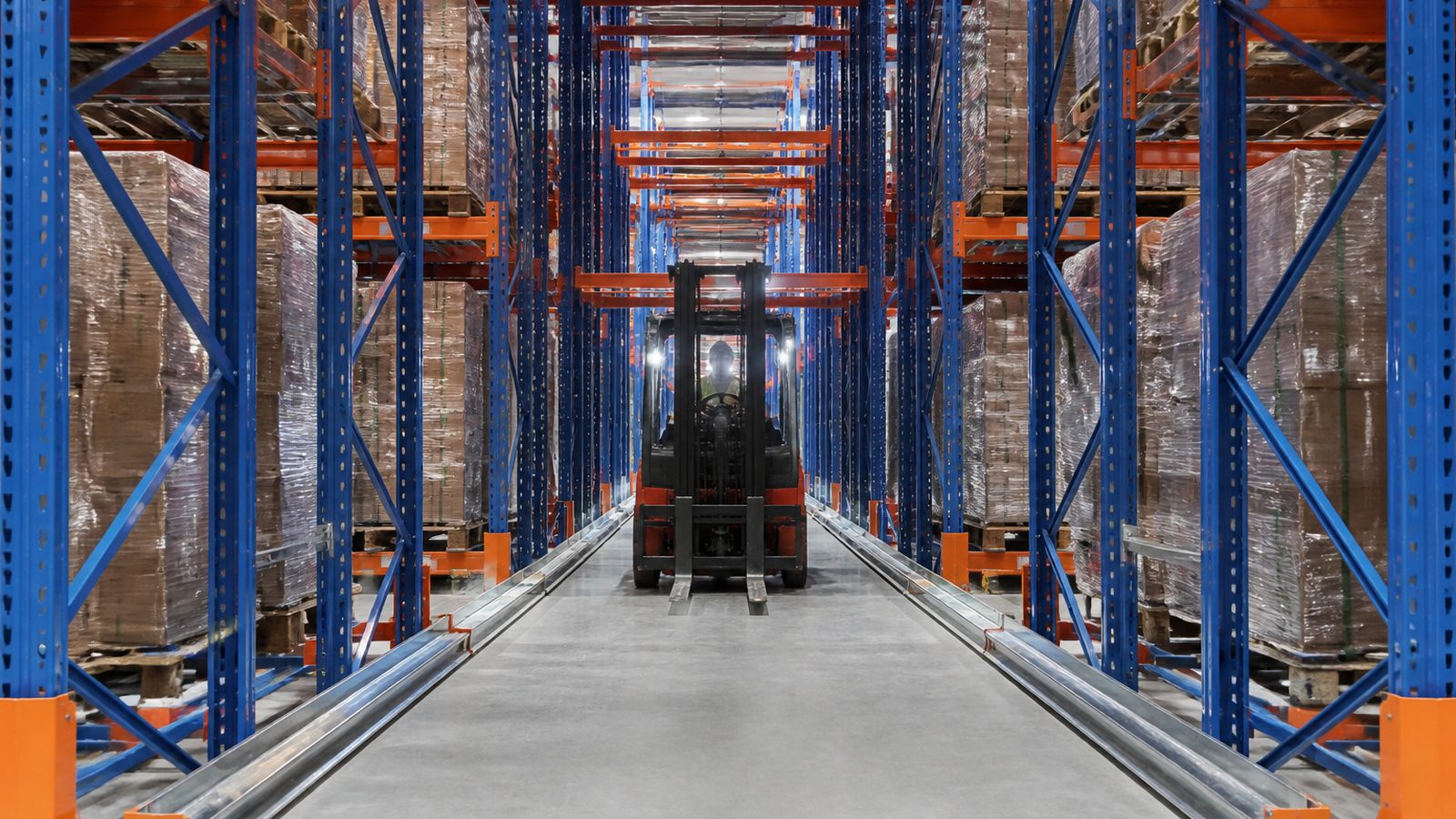

Lắp đặt thực tế Ray dẫn hướng sau khi lắp tại dãy kệ đang vận hành trong kho.

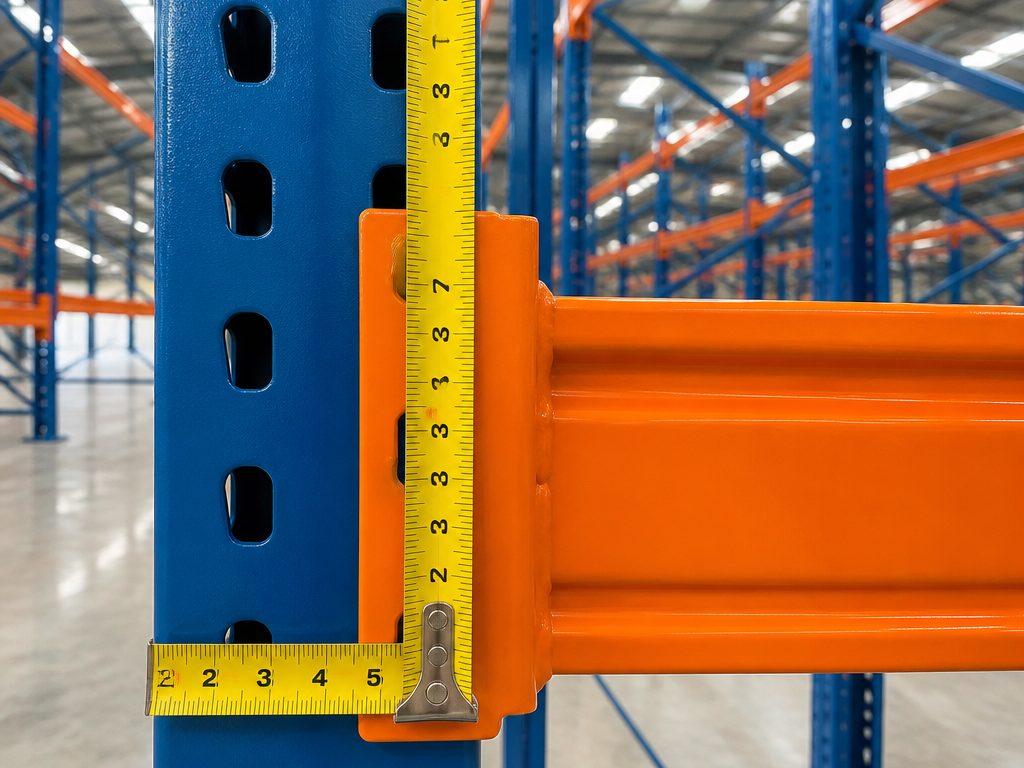

Kích thước & thông số Kích thước và tiết diện ray dẫn hướng theo bảng thông số tham khảo.
Thi công & hiệu quả

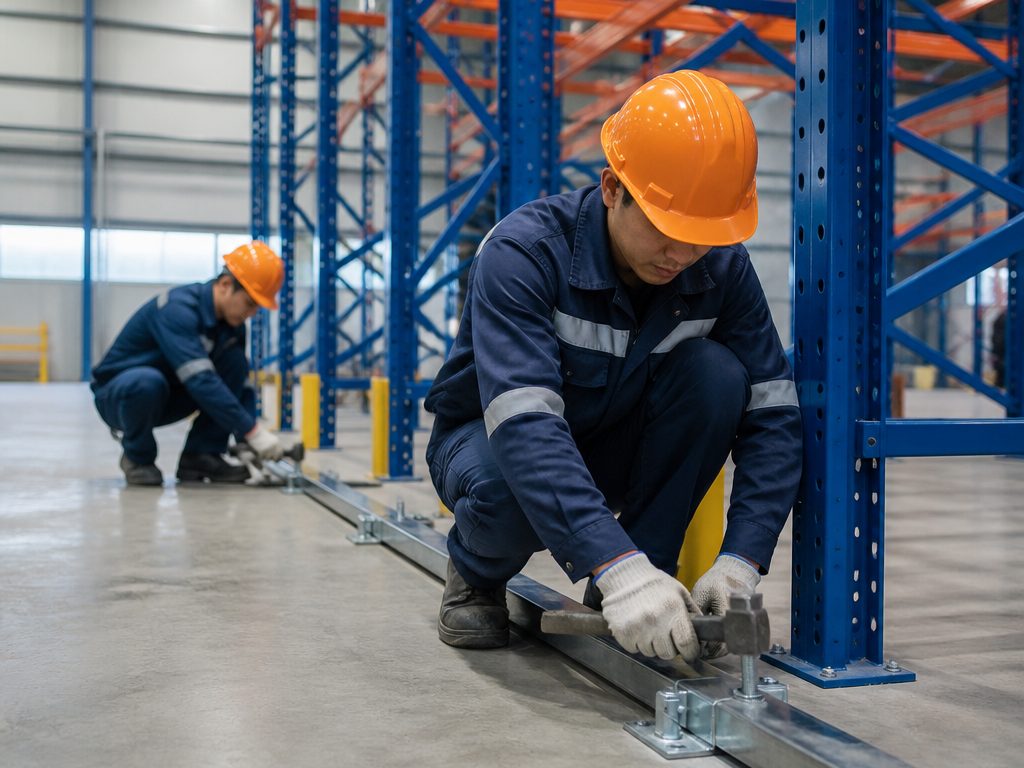

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

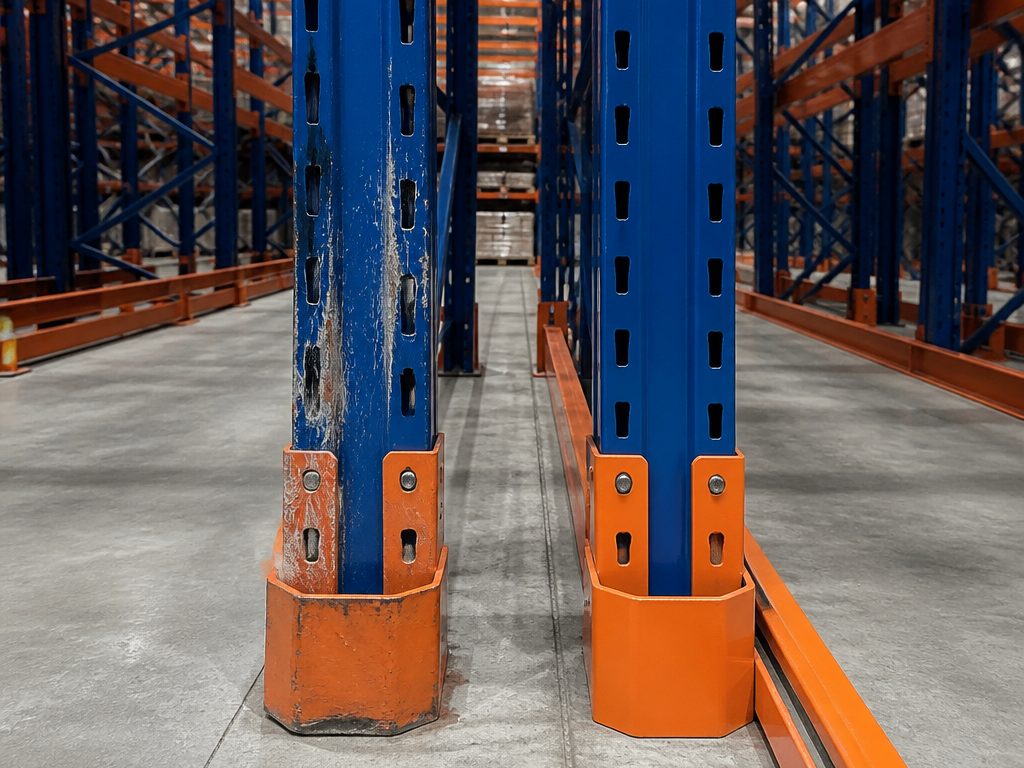

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

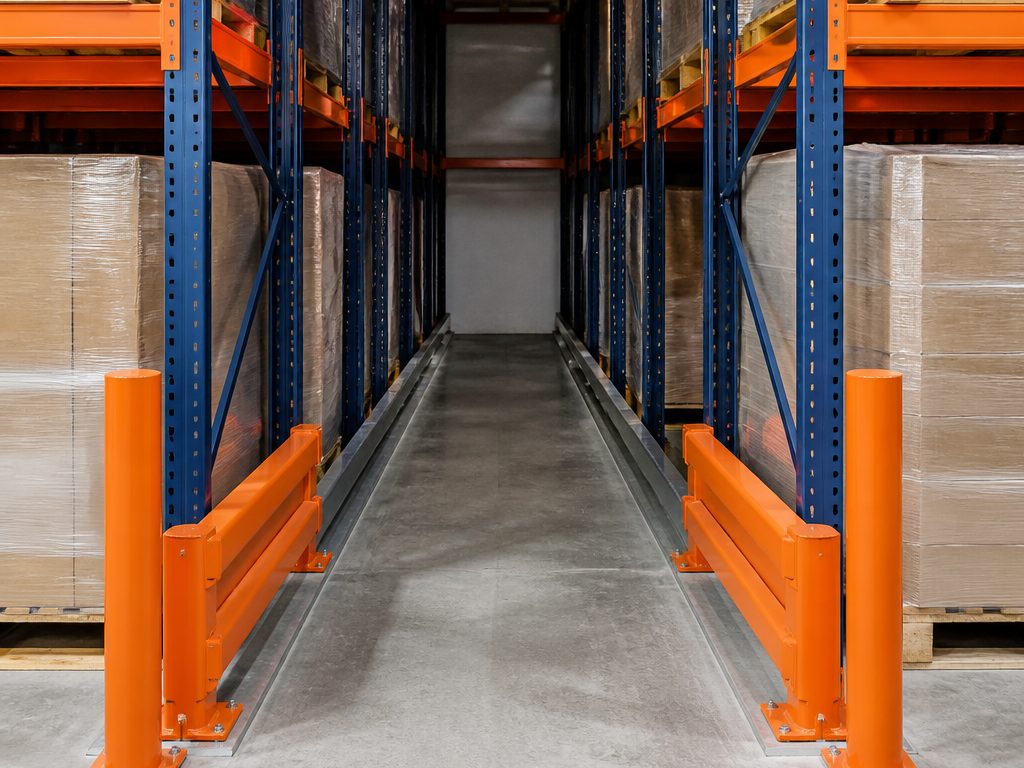

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Dẫn hướng cho xe VNA Ray thép hai bên lối đi hẹp giữ xe VNA chạy đúng tim, cho phép thu hẹp lối đi xuống 1,6 – 1,9 m.
- Ray cho kệ di động Ray chôn âm hoặc đặt nổi làm đường chạy cho base kệ di động, đảm bảo dãy kệ trượt êm và đúng tuyến.
- Thi công phẳng chuẩn Căn cao độ bằng máy thủy bình, cố định bulông nở và xử lý mạch nối để toàn tuyến ray liền mạch, không gờ.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Kiểu ray | Ray chữ U / thép hình chôn âm hoặc đặt nổi |
| Chiều cao ray dẫn xe | 100 – 150 mm |
| Dung sai cao độ | Theo yêu cầu nhà sản xuất xe nâng / kệ di động |
| Cố định | Bulông nở xuống nền bê tông |
| Ứng dụng | Kệ VNA, Drive-In, Pallet Shuttle, kệ di động |
Ray dẫn hướng xe nâng là gì?
Ray dẫn hướng xe nâng là thanh thép được lắp cố định dọc theo lối đi giữa hai dãy kệ pallet, có nhiệm vụ giữ bánh xe nâng chạy đúng tâm lối đi mà không cần người lái điều chỉnh tay lái liên tục. Bánh dẫn hướng gắn ở gầm xe nâng tiếp xúc với thành ray, tự động căn chỉnh hướng đi khi xe di chuyển với tốc độ cao trong lối đi hẹp.
Ray dẫn hướng xe nâng là thành phần bắt buộc trong hầu hết các hệ kệ VNA lối đi rất hẹp, vì lối đi ở đây thường chỉ rộng 1,6–1,9 m, gần như không có khoảng trống cho sai số lái xe. Ngoài kệ VNA, ray dẫn hướng cũng được sử dụng cho một số hệ kệ lối đi hẹp khác nhằm tăng tốc độ vận hành và giảm rủi ro va chạm.
Vai trò an toàn và lợi ích của ray dẫn hướng đạt chuẩn
Trong lối đi hẹp, chỉ một sai lệch tay lái nhỏ cũng có thể khiến xe nâng va vào chân khung đứng, gây hư hỏng kết cấu kệ hoặc nguy hiểm cho người vận hành. Ray dẫn hướng xe nâng loại bỏ gần như hoàn toàn rủi ro này bằng cách khống chế cơ học đường đi của xe, cho phép xe nâng di chuyển với tốc độ cao hơn mà vẫn an toàn.
Lợi ích cụ thể của ray dẫn hướng xe nâng gồm: giảm đáng kể tần suất va chạm và hư hỏng khung kệ, tăng tốc độ di chuyển của xe nâng trong lối đi hẹp do người lái không cần giảm tốc để căn chỉnh hướng, giảm mệt mỏi cho người vận hành vì không phải liên tục điều chỉnh tay lái, và kéo dài tuổi thọ của cả hệ kệ VNA lẫn xe nâng chuyên dụng.
Cấu tạo, vật liệu và thông số kỹ thuật ray dẫn hướng
Ray dẫn hướng xe nâng thường dùng thép định hình chữ U hoặc chữ L, dày 4–6 mm để chịu được va chạm liên tục từ bánh dẫn hướng của xe nâng qua hàng nghìn lượt di chuyển. Ray được cố định xuống sàn bằng bu lông nở hoặc bản mã hàn sẵn, lắp thành từng đoạn nối tiếp dọc theo toàn bộ chiều dài lối đi, đảm bảo không có khe hở lớn gây giật xe khi di chuyển qua điểm nối.
Thông số phổ biến: thép U dày 4–6 mm, chiều rộng ray 40–75 mm tuỳ loại xe nâng và bánh dẫn hướng, chiều dài mỗi đoạn ray 1,5–3 m để thuận tiện vận chuyển và lắp đặt. Dung sai lắp đặt yêu cầu rất khắt khe, độ lệch cho phép chỉ vài milimet trên suốt chiều dài lối đi, vì sai số nhỏ cũng có thể khiến bánh dẫn hướng của xe nâng bị kẹt hoặc mòn nhanh bất thường.
Tiêu chuẩn áp dụng cho ray dẫn hướng xe nâng
Ray dẫn hướng xe nâng cần được thiết kế đồng bộ với thông số kỹ thuật của xe nâng VNA sử dụng, vì mỗi hãng xe có kích thước bánh dẫn hướng và khoảng cách tâm bánh khác nhau. Việc lắp đặt phải tuân thủ dung sai được nhà sản xuất xe nâng khuyến nghị, đồng thời tham chiếu các yêu cầu về lối đi hẹp trong tiêu chuẩn kệ pallet quốc tế như FEM.
Trước khi thi công ray dẫn hướng, cần xác nhận thông số xe nâng sẽ sử dụng lâu dài trong kho, vì thay đổi loại xe sau này có thể yêu cầu điều chỉnh lại toàn bộ hệ ray. Long Quyền luôn phối hợp với đơn vị cung cấp xe nâng để thống nhất thông số trước khi thiết kế ray dẫn hướng cho từng dự án.
Cách chọn đúng loại ray dẫn hướng theo xe nâng
Việc chọn ray dẫn hướng xe nâng phụ thuộc chủ yếu vào loại và hãng xe nâng VNA sử dụng, cụ thể là kích thước và vị trí bánh dẫn hướng ở gầm xe. Không thể chọn ray một cách độc lập rồi tìm xe nâng phù hợp sau, mà cần xác định xe nâng trước, sau đó thiết kế ray theo đúng thông số kỹ thuật đó.
Với kho dự kiến mở rộng hoặc thay đổi loại xe nâng trong tương lai, nên trao đổi kỹ với đơn vị thiết kế để lựa chọn loại ray có thể điều chỉnh linh hoạt hơn. Ray dẫn hướng cũng cần được tính toán đồng bộ với layout tổng thể của hệ kệ VNA và khung đứng, đảm bảo lối đi đạt đúng chiều rộng thiết kế trên toàn bộ chiều dài kho.
Hướng dẫn lắp đặt ray dẫn hướng đúng kỹ thuật
Lắp đặt ray dẫn hướng xe nâng đòi hỏi độ chính xác cao hơn nhiều so với các phụ kiện kệ thông thường. Đội kỹ thuật dùng máy laser hoặc máy toàn đạc để căn chỉnh đường tâm ray dọc theo toàn bộ lối đi trước khi khoan lỗ bắt bu lông neo, đảm bảo ray thẳng và song song tuyệt đối với hai dãy kệ hai bên.
Sau khi lắp từng đoạn ray, cần kiểm tra độ phẳng tại các điểm nối, không để mép ray nhô cao hoặc lõm xuống gây giật khi bánh dẫn hướng đi qua. Bước cuối cùng là chạy thử xe nâng thực tế dọc suốt lối đi ở tốc độ vận hành bình thường để xác nhận không có hiện tượng lệch hướng hay va chạm trước khi nghiệm thu bàn giao.
Case thực tế: lắp đặt ray dẫn hướng cho kho VNA mở rộng
Một doanh nghiệp logistics tại Bắc Ninh mở rộng kho từ hệ kệ Selective Pallet sang hệ kệ VNA lối đi hẹp để tăng sức chứa trên cùng diện tích nhà xưởng hiện hữu. Long Quyền khảo sát và phối hợp với đơn vị cung cấp xe nâng VNA để thống nhất thông số bánh dẫn hướng trước khi thiết kế toàn bộ hệ ray cho hơn 300 mét lối đi.
Quá trình thi công sử dụng máy laser căn chỉnh từng đoạn ray, đảm bảo dung sai trong phạm vi vài milimet trên toàn tuyến. Sau khi hoàn thành, xe nâng VNA di chuyển ổn định ở tốc độ cao mà không xảy ra va chạm, giúp khách hàng đạt được mật độ lưu trữ tăng thêm đáng kể so với hệ selective cũ trong khi vẫn đảm bảo an toàn vận hành.
Chính sách bảo hành và bảo trì ray dẫn hướng
Ray dẫn hướng xe nâng do Long Quyền cung cấp và thi công được bảo hành 12–24 tháng đối với lỗi vật liệu và sai số lắp đặt, thời gian sản xuất và thi công khoảng 5–15 ngày tuỳ chiều dài lối đi. Với các dự án lớn có nhiều lối đi, tiến độ có thể được chia theo giai đoạn để không ảnh hưởng hoạt động kho đang vận hành.
Về bảo trì, cần kiểm tra định kỳ 3–6 tháng một lần độ mòn của ray tại các điểm tiếp xúc thường xuyên với bánh dẫn hướng, độ chặt của bu lông neo và tình trạng các điểm nối giữa các đoạn ray. Ray mòn không đều hoặc bu lông lỏng cần được xử lý sớm để tránh ảnh hưởng đến độ chính xác vận hành của xe nâng VNA. Tham khảo thêm dịch vụ bảo trì định kỳ của Long Quyền cho toàn bộ hệ kệ VNA.
Câu hỏi thường gặp
- Ray dẫn hướng xe nâng có bắt buộc với mọi hệ kệ VNA không?
- Có, vì lối đi kệ VNA rất hẹp, chỉ 1,6–1,9 m. Ray dẫn hướng giúp khống chế đường đi của xe nâng, gần như loại bỏ rủi ro va chạm với khung kệ hai bên.
- Ray dẫn hướng có dùng chung được cho mọi loại xe nâng VNA không?
- Không. Kích thước và vị trí bánh dẫn hướng khác nhau giữa các hãng xe, nên ray cần thiết kế riêng theo đúng thông số xe nâng sẽ sử dụng lâu dài.
- Độ chính xác khi lắp đặt ray dẫn hướng quan trọng như thế nào?
- Rất quan trọng, dung sai cho phép chỉ vài milimet trên suốt chiều dài lối đi. Sai số lớn có thể khiến bánh dẫn hướng bị kẹt hoặc mòn nhanh bất thường.
- Thời gian thi công ray dẫn hướng cho một lối đi mất bao lâu?
- Tuỳ chiều dài lối đi, thường 5–15 ngày kể cả sản xuất và lắp đặt, thi công bằng máy laser để đảm bảo độ chính xác theo yêu cầu kỹ thuật.
- Nếu thay đổi loại xe nâng thì có cần thay ray dẫn hướng không?
- Có khả năng cần điều chỉnh hoặc thay thế nếu thông số bánh dẫn hướng của xe mới khác biệt đáng kể so với xe cũ. Nên xác định loại xe cố định trước khi thi công.
- Ray dẫn hướng có cần bảo trì thường xuyên không?
- Nên kiểm tra 3–6 tháng một lần độ mòn ray và độ chặt bu lông neo, vì đây là bộ phận chịu tiếp xúc cơ học liên tục với bánh dẫn hướng xe nâng.
