Kệ Pallet Teardrop
Chuẩn lỗ giọt nước phổ biến nhất thị trường Bắc Mỹ — beam cài nhanh, dễ tìm phụ kiện thay thế, phù hợp kho FDI và hàng xuất khẩu.
Kệ Teardrop lỗ giọt nước, beam lắp không bulông, tương thích thiết bị nhập khẩu. Tải trọng 1.000–3.500 kg/tầng, sản xuất theo chuẩn quốc tế, bảo hành 3 năm.
Cấu tạo & chi tiết

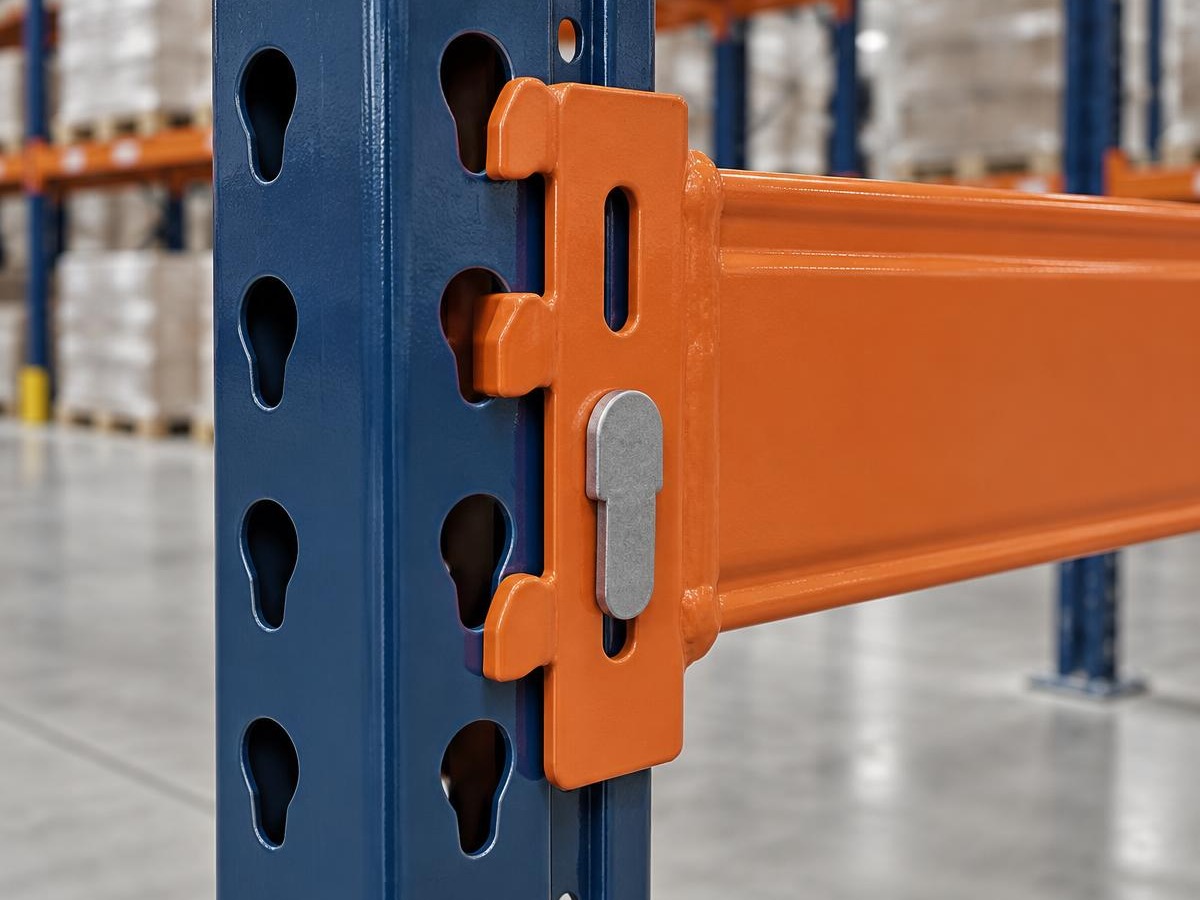

Thiết Kế Kệ Selective Pallet: Tải Trọng, Lối Đi Xe Nâng Và Layout Kho Chuẩn Lỗ giọt nước trên khung Dãy lỗ hình giọt nước bước 50 mm cho phép cài beam nhanh và điều chỉnh cao độ tầng linh hoạt.

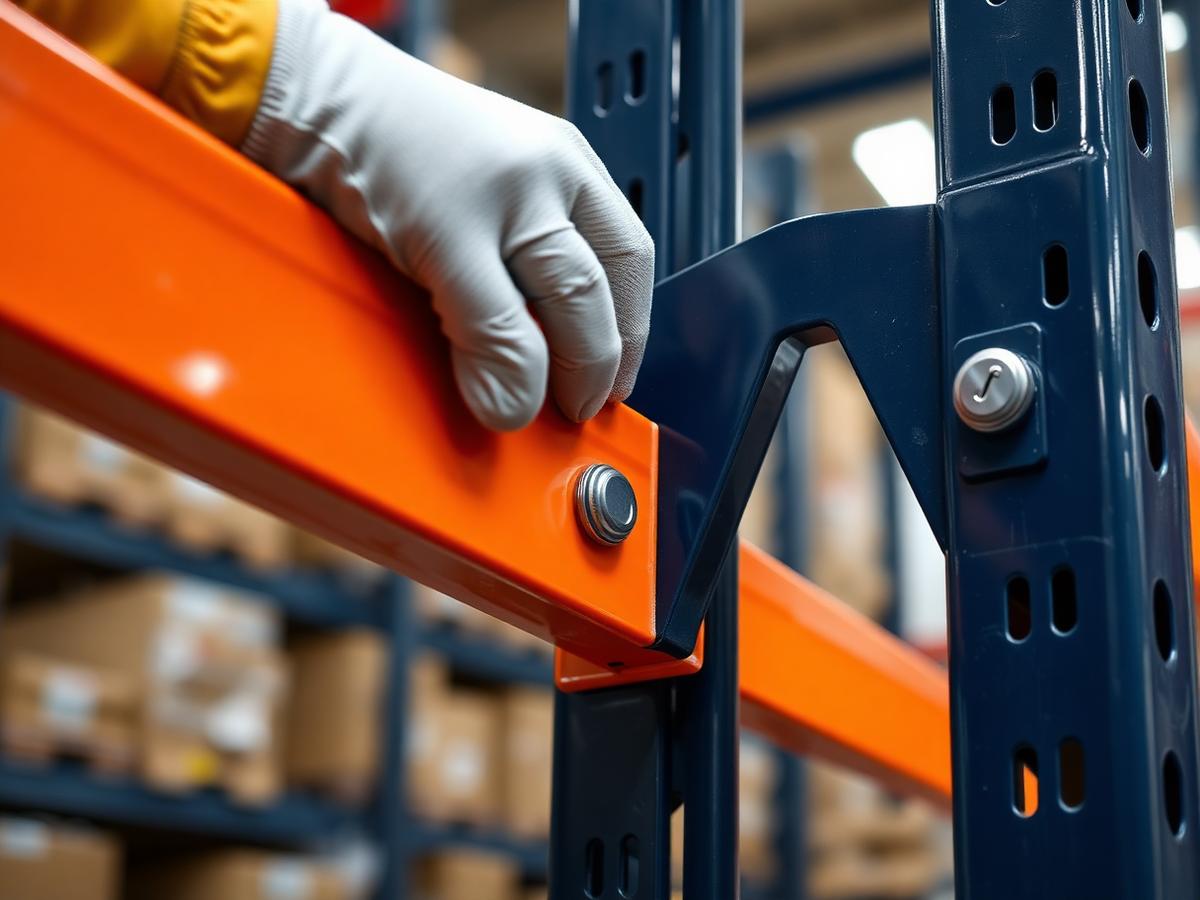

Thiết Kế Kệ Selective Pallet: Tải Trọng, Lối Đi Xe Nâng Và Layout Kho Chuẩn Bát cài beam Bát cài dập nổi ăn khớp lỗ giọt nước, khoá bằng chốt an toàn thay cho bulông.

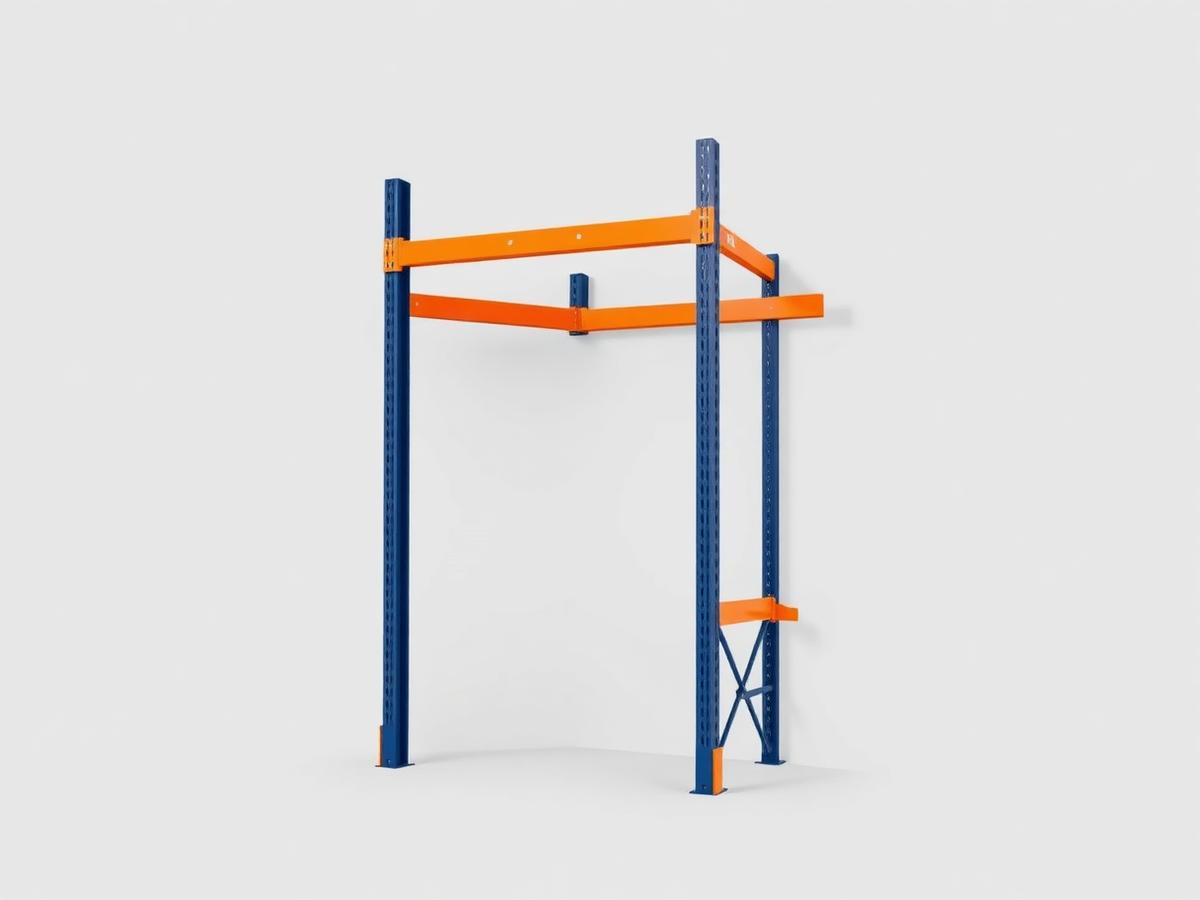

Thiết Kế Kệ Selective Pallet: Tải Trọng, Lối Đi Xe Nâng Và Layout Kho Chuẩn Kích thước & thông số Tiết diện khung, chiều dài beam và tải trọng theo bảng thông số tham khảo.
Đặc điểm
- Lắp và điều chỉnh không bulông Beam cài trực tiếp vào lỗ giọt nước và khoá chốt, thay đổi cao độ tầng trong vài phút mà không cần dụng cụ chuyên dụng.
- Tương thích phụ kiện quốc tế Chuẩn teardrop được dùng rộng rãi tại Bắc Mỹ nên dễ tìm beam, thanh đỡ, mặt lưới thay thế khi mở rộng kho.
- Sản xuất trong nước, giá nội địa Cùng chuẩn kỹ thuật nhưng chế tạo tại nhà máy Xuân Phương, tiết kiệm chi phí nhập khẩu và thời gian giao hàng.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Bước lỗ khung | 50 mm (chuẩn teardrop) |
| Tải trọng mỗi cặp beam | 1.000 – 4.000 kg |
| Chiều dài beam | 1.800 – 2.700 mm |
| Chiều cao khung | 2.000 – 12.000 mm |
| Độ dày thép khung | 1,8 – 2,5 mm |
| Hoàn thiện | Sơn tĩnh điện 60–80 µm |
Kệ Teardrop là gì?
Kệ Teardrop là dòng kệ pallet có khung đứng đục lỗ hình giọt nước (teardrop hole) theo chuẩn phổ biến tại thị trường Bắc Mỹ, khác với kiểu lỗ chữ nhật hoặc lỗ tròn thường thấy ở kệ sản xuất theo tiêu chuẩn châu Âu. Thanh beam ngang có móc thép dập sẵn, chỉ cần treo móc vào lỗ giọt nước trên khung và gõ khoá là cố định chắc chắn, không cần bắt bulông tại từng điểm liên kết.
Câu trả lời trực tiếp cho câu hỏi kệ Teardrop dùng để làm gì: đây là giải pháp kệ pallet tiêu chuẩn linh hoạt, dễ lắp đặt và tháo dỡ, đặc biệt phù hợp với doanh nghiệp có vốn đầu tư nước ngoài đã quen thiết bị nhập khẩu hoặc cần đồng bộ với dây chuyền, xe nâng theo chuẩn quốc tế.
Lợi ích của hệ kệ Teardrop trong thực tế sử dụng
Lợi ích nổi bật nhất của kệ Teardrop là tốc độ lắp đặt và điều chỉnh nhanh vì không cần dụng cụ siết bulông tại từng điểm liên kết beam – khung, chỉ cần nâng đặt và gõ khoá an toàn. Điều này giúp rút ngắn đáng kể thời gian thi công so với một số hệ khung dùng bát cài kiểu khác, đồng thời việc thay đổi độ cao tầng để phù hợp pallet mới cũng thực hiện nhanh chóng mà không cần tháo toàn bộ dãy kệ.
Bên cạnh tốc độ lắp đặt, kệ Teardrop còn có độ tương thích cao với các dòng phụ kiện và thiết bị theo chuẩn quốc tế, thuận lợi cho doanh nghiệp FDI hoặc doanh nghiệp xuất khẩu cần đồng bộ hệ thống lưu trữ với nhà máy ở nước ngoài. Trước khi triển khai, doanh nghiệp có thể tham khảo thêm hướng dẫn tính toán thiết kế giá kệ pallet để nắm cách xác định tải trọng và layout phù hợp với dòng kệ Teardrop.
Cấu tạo và thông số kỹ thuật kệ Teardrop
Khung đứng kệ Teardrop được cán định hình từ thép tấm dày 1,8–2,5 mm, đục lỗ giọt nước cách đều theo bước 50 mm để điều chỉnh độ cao tầng linh hoạt. Thanh beam có tiết diện hộp hoặc chữ C dày 1,5–2,5 mm, hai đầu dập móc khoá an toàn ăn khớp trực tiếp với lỗ giọt nước, không cần bulông tại điểm liên kết chính.
Tải trọng mỗi tầng phổ biến 1.000–3.500 kg tuỳ tiết diện beam và chiều dài nhịp, chiều cao khung có thể sản xuất tới 10–12 m tuỳ nhu cầu lưu trữ. Toàn bộ khung và beam được sơn tĩnh điện 70–90 micron sau khi xử lý phốt phát hoá bề mặt, đảm bảo độ bền màu và khả năng chống gỉ trong điều kiện kho công nghiệp thông thường. Kệ Teardrop thường được lắp cùng pallet thép hoặc pallet gỗ tiêu chuẩn để đảm bảo tương thích kích thước.
Ứng dụng thực tế của kệ Teardrop theo ngành
Kệ Teardrop được ứng dụng rộng rãi tại các nhà máy có vốn đầu tư nước ngoài trong ngành điện tử, linh kiện, dệt may và logistics xuất nhập khẩu, nơi yêu cầu đồng bộ thiết bị lưu trữ với hệ thống quản lý kho theo chuẩn quốc tế. Ngoài ra, các trung tâm phân phối cần lắp đặt nhanh, thường xuyên thay đổi bố trí layout theo mùa vụ kinh doanh cũng ưu tiên chọn kệ Teardrop nhờ tính linh hoạt khi tháo lắp.
Với kho có nhiều chủng loại pallet và kích thước hàng hoá đa dạng, kệ Teardrop kết hợp tốt với hệ kệ Selective Pallet làm khu vực lưu trữ chính, đồng thời có thể mở rộng thêm kệ Double Deep cho khu vực cần tăng mật độ lưu trữ mà vẫn giữ khả năng truy xuất tương đối nhanh.
So sánh kệ Teardrop với các dòng kệ pallet khác
So với kệ pallet kiểu lỗ chữ nhật châu Âu, kệ Teardrop có ưu thế về tốc độ lắp đặt và tháo dỡ nhanh hơn nhờ cơ chế móc khoá đơn giản, nhưng độ cứng liên kết tại từng điểm đôi khi thấp hơn kiểu bulông nếu không siết khoá an toàn đúng cách. So với kệ Boltless lắp ráp hoàn toàn bằng tay không cần dụng cụ, kệ Teardrop vẫn cần thao tác gõ khoá nhẹ nhưng bù lại chịu tải trọng lớn hơn, phù hợp lưu trữ pallet công nghiệp thay vì hàng nhẹ để tay.
Doanh nghiệp cần đồng bộ thiết bị với hệ thống nước ngoài hoặc ưu tiên tốc độ lắp đặt nên chọn kệ Teardrop; ngược lại nếu ưu tiên độ cứng liên kết tuyệt đối cho kho tải trọng cực lớn, có thể cân nhắc dòng khung bắt bulông toàn bộ theo tư vấn kỹ sư kết cấu.
Quy trình khảo sát, sản xuất và lắp đặt kệ Teardrop
Quy trình triển khai bắt đầu từ khảo sát diện tích kho, chiều cao trần, loại pallet và tải trọng hàng hoá thực tế để tính toán số tầng, chiều dài nhịp beam phù hợp. Bản vẽ layout được gửi khách hàng duyệt trước khi vào sản xuất, đảm bảo đúng kích thước lỗ giọt nước tương thích với thiết bị hiện có nếu khách hàng đã sử dụng một phần hệ kệ Teardrop từ trước.
Thời gian sản xuất trung bình 15–25 ngày tuỳ số lượng, lắp đặt tại công trình theo đúng bản vẽ và chất tải thử trước khi nghiệm thu. Kệ Teardrop do Long Quyền sản xuất được bảo hành 3 năm đối với lỗi kết cấu khung và móc beam trong điều kiện sử dụng đúng tải trọng thiết kế đã cam kết.
Câu hỏi thường gặp
- Kệ Teardrop khác kệ pallet thông thường ở điểm nào?
- Khác biệt chính là hình dạng lỗ trên khung đứng: lỗ giọt nước theo chuẩn Bắc Mỹ thay vì lỗ chữ nhật, giúp lắp beam bằng cách móc và gõ khoá nhanh, không cần bulông tại điểm liên kết chính.
- Kệ Teardrop có tương thích với thiết bị nhập khẩu không?
- Có. Đây là một trong những lý do chính doanh nghiệp FDI chọn kệ Teardrop, vì kích thước lỗ và bước lỗ được sản xuất theo chuẩn phổ biến quốc tế, dễ đồng bộ với hệ thống sẵn có.
- Kệ Teardrop chịu tải trọng tối đa bao nhiêu?
- Phổ biến 1.000–3.500 kg mỗi tầng tuỳ tiết diện beam và chiều dài nhịp, được tính toán cụ thể theo tải trọng hàng hoá và số tầng thiết kế.
- Lắp đặt kệ Teardrop có cần dụng cụ chuyên dụng không?
- Không cần dụng cụ siết bulông phức tạp tại điểm liên kết chính, chỉ cần treo móc beam vào lỗ giọt nước và gõ khoá an toàn, giúp rút ngắn thời gian thi công.
- Có thể mở rộng thêm kệ Teardrop sau khi đã lắp một phần không?
- Có, miễn là khung mới sản xuất cùng thông số lỗ giọt nước và bước lỗ với hệ hiện có, đội kỹ thuật Long Quyền sẽ khảo sát để đảm bảo tương thích trước khi sản xuất thêm.
- Kệ Teardrop có bảo hành như thế nào?
- Long Quyền bảo hành 3 năm đối với lỗi kết cấu khung và móc beam trong điều kiện sử dụng đúng tải trọng thiết kế đã thống nhất với khách hàng.
