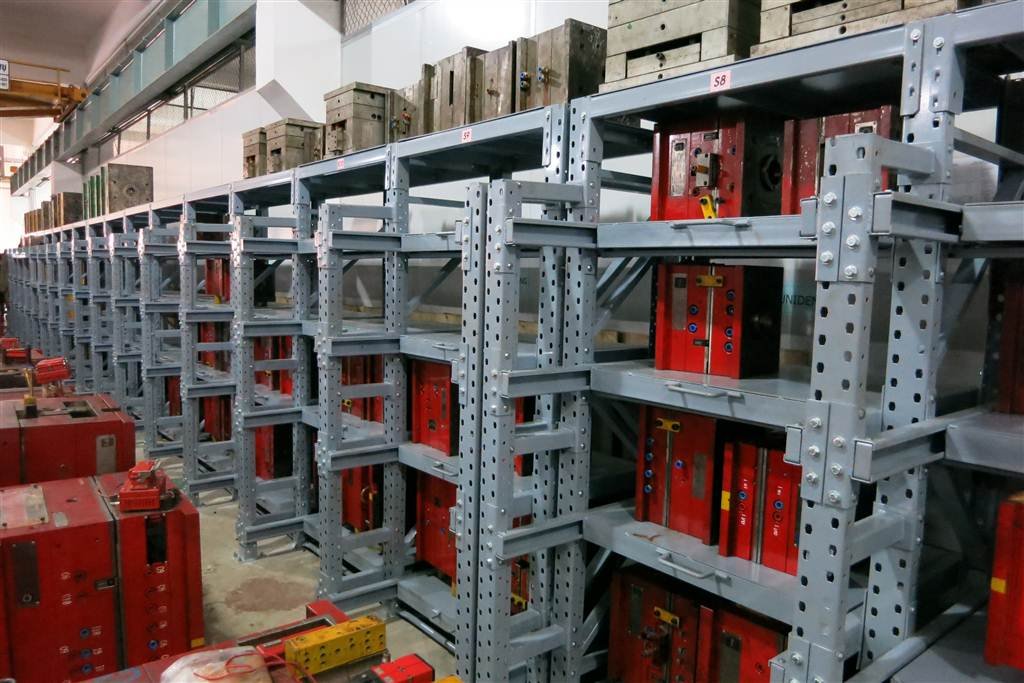

Kệ Khuôn Mẫu
Ngăn kéo trượt ray bi chịu tải nặng giúp kéo khuôn ra ngoài 100% để cẩu — an toàn cho người vận hành và quản lý khuôn rõ ràng theo từng ô.
Kệ khuôn mẫu chịu tải tập trung lớn, ngăn kéo hoặc tầng rời tiện tra cứu, bảo vệ khuôn khỏi va đập và gỉ sét. Khảo sát và báo giá chi tiết trong 24 giờ.
Cấu tạo ngăn kéo

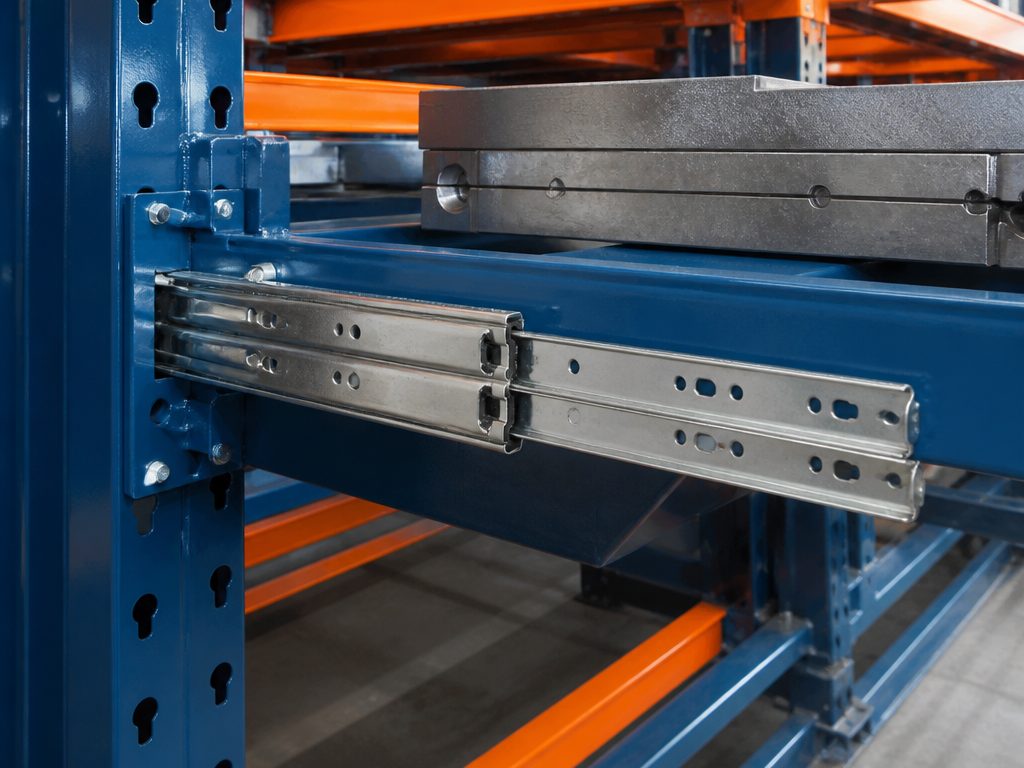

Ray bi chịu tải nặng Hệ ray bi trượt êm cho phép một người kéo ngăn khuôn hàng tấn ra ngoài.

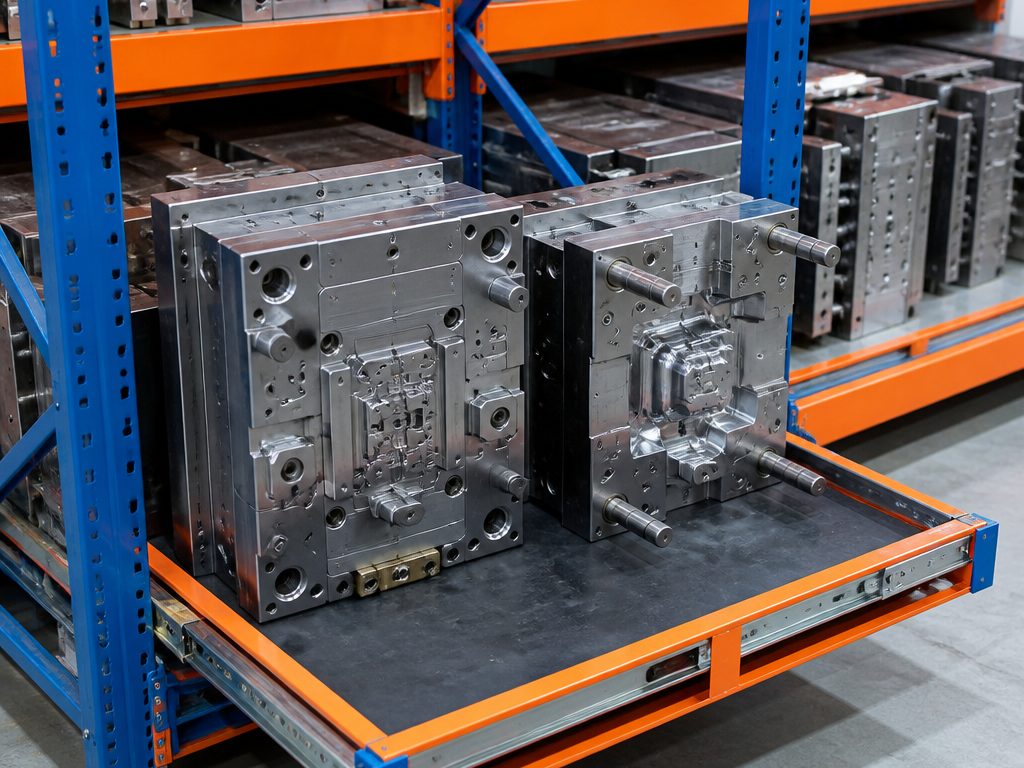

Khuôn thép trên ngăn Mỗi ngăn một bộ khuôn, sắp xếp theo mã giúp truy xuất nhanh.

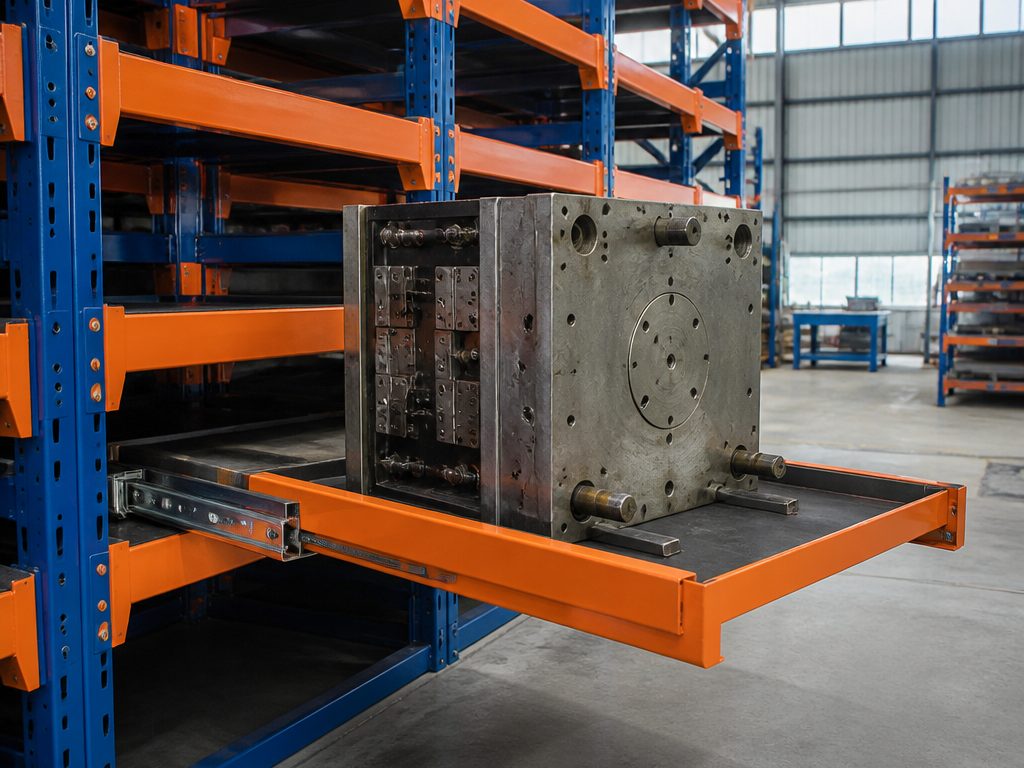

Kéo ra 100% chiều sâu Toàn bộ mặt khuôn lộ ra ngoài mép kệ để móc cẩu thuận tiện.
Vận hành & quản lý

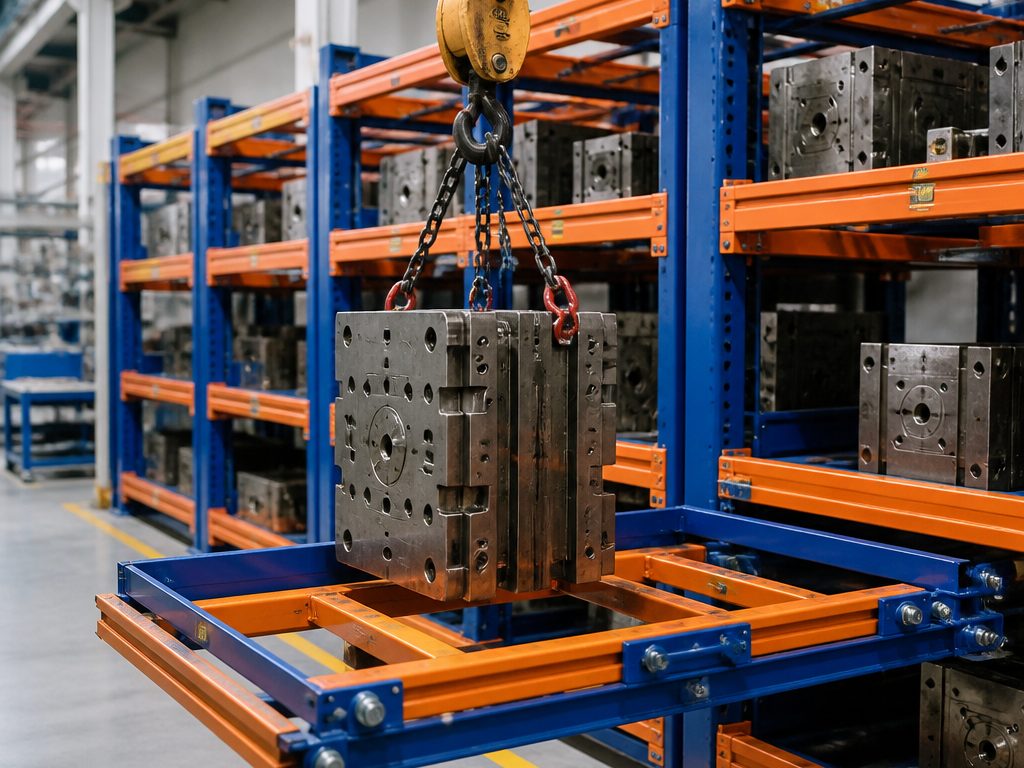

Palăng cẩu khuôn Palăng hoặc cầu trục móc trực tiếp khuôn trên ngăn đã kéo ra.

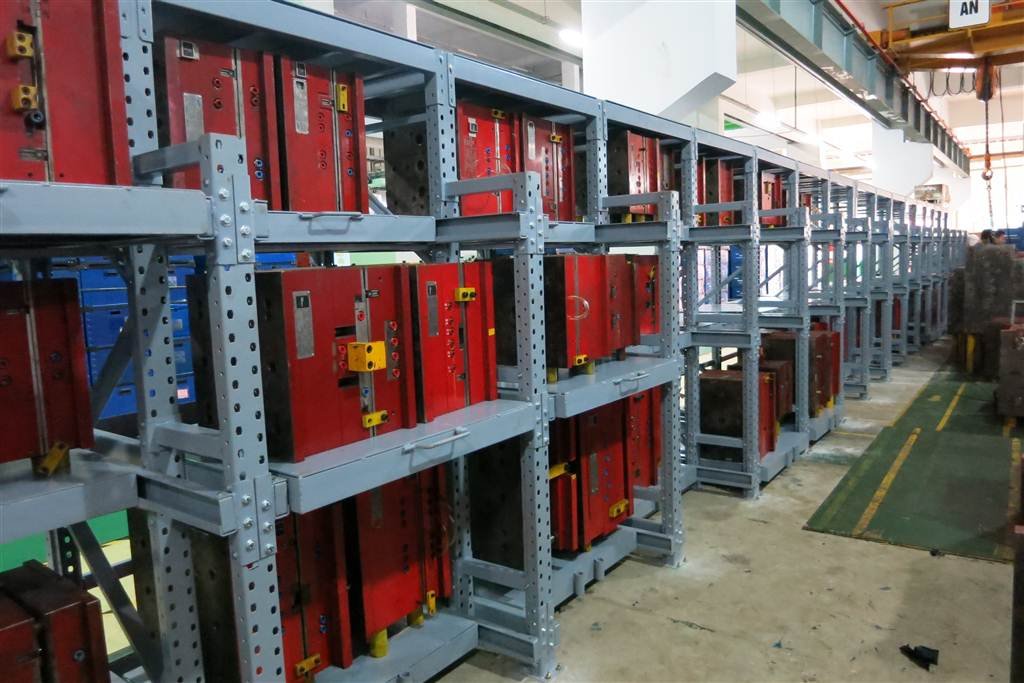

Xưởng nhựa ép phun Ứng dụng phổ biến tại xưởng ép nhựa, xưởng cơ khí khuôn mẫu.

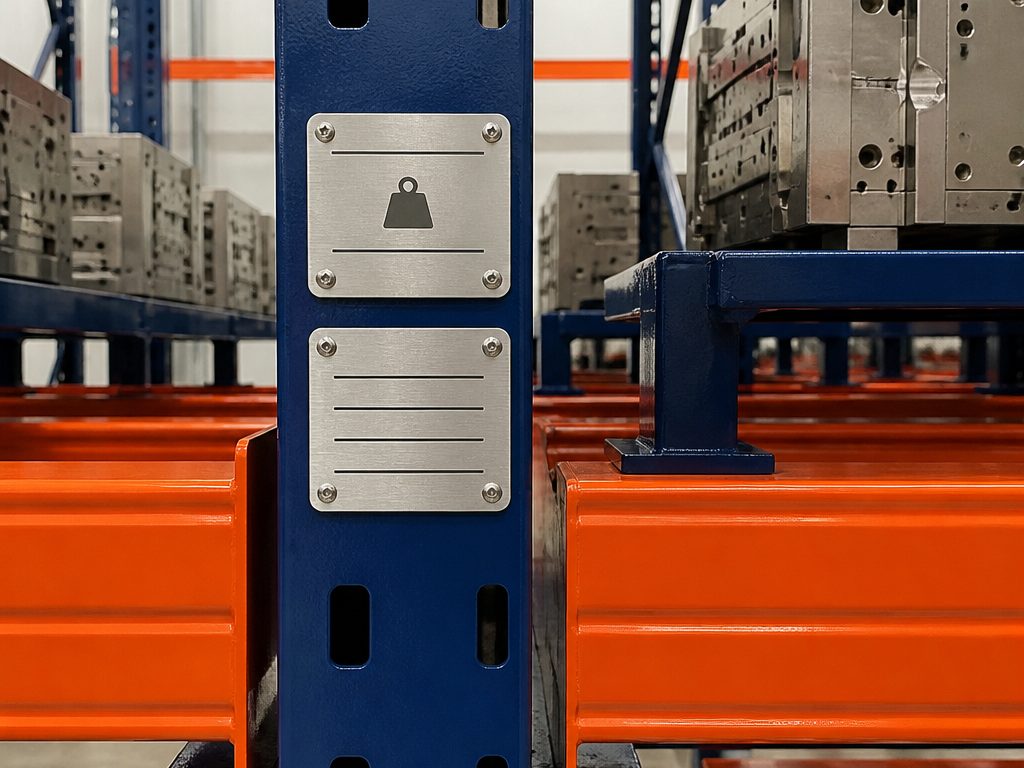

Bảng mã khuôn & tải trọng Mỗi ngăn gắn bảng mã khuôn và tải trọng cho phép, dễ kiểm kê.
Đặc điểm nổi bật
- Ngăn kéo ray bi 500 – 2.000 kg Hệ ray bi chịu tải nặng cho phép một người kéo ngăn khuôn hàng tấn ra ngoài nhẹ nhàng, êm và ổn định.
- Kéo ra 100% chiều sâu Toàn bộ mặt khuôn lộ ra ngoài mép kệ, cẩu trục hoặc palăng móc trực tiếp mà không phải với vào lòng kệ.
- Khóa hãm & chống trôi Chốt khóa vị trí đóng/mở, gờ chặn cuối hành trình và đế bắt bulông nở ngăn ngăn kéo tự trôi khi nền không phẳng.
- Quản lý khuôn theo ô Mỗi ngăn gắn bảng mã khuôn và tải trọng cho phép, thuận tiện kiểm kê và truy xuất khuôn theo mã sản phẩm.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Tải trọng mỗi ngăn kéo | 500 – 2.000 kg |
| Hành trình ngăn kéo | Kéo ra 100% chiều sâu ngăn |
| Số tầng ngăn | 2 – 5 tầng tùy chiều cao xưởng |
| Vật liệu | Thép cán nguội dày, mặt ngăn thép tấm gia cường |
| Hoàn thiện | Sơn tĩnh điện chịu dầu, chống trầy |
| Thiết bị lấy khuôn | Cẩu trục, palăng xích/điện hoặc xe nâng |
Kệ khuôn mẫu là gì?
Kệ khuôn mẫu là hệ kệ chuyên dụng thiết kế để lưu trữ khuôn ép nhựa, khuôn đúc, khuôn dập và các loại khuôn gia công có trọng lượng lớn nhưng kích thước không đồng đều. Khác với kệ pallet thông thường chịu tải phân bố đều trên toàn mặt tầng, kệ khuôn mẫu phải chịu tải trọng tập trung tại một vài điểm tiếp xúc của đế khuôn, nên kết cấu dầm và mặt tầng cần được gia cường riêng.
Long Quyền thiết kế kệ khuôn mẫu theo hai dạng phổ biến: dạng ngăn kéo trượt ra vào để dễ tra cứu khuôn nằm sâu bên trong, và dạng tầng cố định có khoảng hở phù hợp để xe nâng hoặc cầu trục đưa khuôn vào ra trực tiếp. Việc lựa chọn dạng nào phụ thuộc vào trọng lượng khuôn, tần suất sử dụng và không gian nhà xưởng hiện có.
Lợi ích chi tiết của kệ khuôn mẫu
Thứ nhất, kệ khuôn mẫu bảo vệ khuôn khỏi va đập và trầy xước bề mặt gia công chính xác, vốn rất tốn kém để sửa chữa nếu hư hỏng. Thứ hai, hệ giúp phân loại và định vị khuôn theo mã sản phẩm, giảm đáng kể thời gian tìm kiếm khi cần thay khuôn gấp trong sản xuất. Thứ ba, dạng ngăn kéo cho phép kéo khuôn ra ngoài hoàn toàn để kiểm tra hoặc bảo dưỡng mà không cần di chuyển các khuôn khác.
Thứ tư, kệ khuôn mẫu tận dụng chiều cao nhà xưởng để tăng sức chứa trên cùng diện tích so với việc xếp khuôn trực tiếp dưới sàn. Thứ năm, khung kệ được sơn tĩnh điện hoặc mạ kẽm giúp hạn chế gỉ sét ăn mòn bề mặt khuôn trong môi trường xưởng cơ khí có dầu mỡ và độ ẩm cao.
Cấu tạo và thông số kỹ thuật kệ khuôn mẫu
Kệ khuôn mẫu dùng khung thép hộp hoặc thép chữ I dày 3–6 mm tuỳ tải trọng, dầm đỡ được gia cường bằng thép tấm hàn hoặc thép hình để chịu tải điểm lớn mà không bị võng. Với dạng ngăn kéo, ray trượt chịu lực và bánh xe con lăn được tính toán riêng theo trọng lượng khuôn tối đa, đảm bảo kéo ra vào êm và an toàn.
Thông số phổ biến: tải trọng mỗi ngăn hoặc mỗi tầng từ 500–5.000 kg tuỳ kích thước khuôn, chiều cao khung 2–6 m, khoảng cách giữa các tầng điều chỉnh theo chiều cao khuôn thực tế. Toàn bộ kết cấu sơn tĩnh điện 60–80 micron hoặc mạ kẽm nhúng nóng với xưởng có độ ẩm cao. Thời gian sản xuất theo đơn hàng khoảng 15–25 ngày tuỳ số lượng ngăn kéo và tải trọng thiết kế.
Ứng dụng kệ khuôn mẫu theo ngành
Ngành ép nhựa dùng kệ khuôn mẫu để lưu trữ hàng trăm bộ khuôn với kích thước và trọng lượng khác nhau, đòi hỏi hệ thống định vị rõ ràng theo mã sản phẩm. Ngành đúc kim loại và khuôn mẫu chính xác cần kệ chịu tải lớn cho khuôn kim loại nặng. Ngành gia công cơ khí, sản xuất linh kiện ô tô, xe máy cũng thường xuyên đầu tư kệ khuôn mẫu cho khu vực xưởng khuôn riêng biệt.
Trong nhà máy có cả khu khuôn dập và khuôn ép, doanh nghiệp thường bố trí kệ khuôn dập riêng cho khuôn dập kim loại có hình dạng đặc thù, còn khu nguyên liệu và bán thành phẩm vẫn dùng kệ trung tải hoặc kệ pallet để tối ưu chi phí tổng thể của nhà xưởng.
So sánh kệ khuôn mẫu với kệ khuôn dập và kệ chuyên dụng khác
So với kệ khuôn dập, kệ khuôn mẫu thường phục vụ khuôn ép nhựa và khuôn đúc có hình dạng đa dạng hơn, trong khi kệ khuôn dập tối ưu cho khuôn kim loại dạng tấm xếp chồng. So với kệ chuyên dụng nói chung, kệ khuôn mẫu là một nhánh cụ thể được tính toán riêng cho tải trọng điểm và kích thước khuôn, không dùng cho hàng hoá dạng khác.
Quy tắc lựa chọn: nếu khuôn có trọng lượng lớn, cần tra cứu thường xuyên và có nhiều mã sản phẩm khác nhau, dạng ngăn kéo là phù hợp nhất dù chi phí cao hơn. Nếu số lượng khuôn ít và tần suất thay khuôn thấp, dạng tầng cố định đơn giản hơn vẫn đáp ứng tốt với chi phí đầu tư thấp hơn đáng kể.
Quy trình tư vấn, sản xuất và lắp đặt kệ khuôn mẫu
Đội kỹ thuật khảo sát kích thước, trọng lượng của từng nhóm khuôn, phương thức nâng hạ hiện tại và không gian bố trí trong xưởng. Dựa trên dữ liệu này, chúng tôi đề xuất dạng ngăn kéo hoặc tầng cố định, dựng bản vẽ 3D và gửi báo giá bóc tách chi tiết trong 24 giờ.
Kệ khuôn mẫu được sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày, kiểm tra tải trọng thực tế trước khi xuất xưởng. Lắp đặt tại công trình được căn chỉnh chính xác bằng máy laser, đặc biệt với dạng ngăn kéo cần đảm bảo ray trượt song song tuyệt đối để vận hành êm và an toàn.
Bảo hành và bảo trì kệ khuôn mẫu
Kệ khuôn mẫu được bảo hành kết cấu 2–5 năm, riêng ray trượt và bánh xe của dạng ngăn kéo có thể có chính sách bảo hành riêng theo tần suất sử dụng thực tế. Doanh nghiệp nên kiểm tra định kỳ hằng tháng độ mòn của ray trượt, bu lông liên kết dầm và dấu hiệu võng dầm tại các vị trí chịu tải lớn nhất.
Với môi trường xưởng cơ khí nhiều dầu mỡ, nên vệ sinh ray trượt định kỳ và tra dầu bôi trơn để duy trì độ êm khi kéo ngăn. Long Quyền cung cấp dịch vụ bảo trì trọn gói định kỳ và có thể bổ sung phụ kiện an toàn như chốt khoá ngăn kéo để tránh trượt ra ngoài ý muốn trong quá trình vận hành.
Cách chọn cấu hình kệ khuôn mẫu phù hợp
Khi chọn cấu hình kệ khuôn mẫu, doanh nghiệp cần đo đạc chính xác trọng lượng và kích thước của bộ khuôn nặng nhất, không chỉ tính theo trọng lượng trung bình. Sai sót thường gặp là thiết kế tải trọng theo số liệu ước lượng, dẫn đến dầm bị võng hoặc ray trượt hỏng sớm khi đưa khuôn thực tế nặng hơn dự kiến vào sử dụng.
Ngoài ra, cần tính đến khoảng không gian thao tác của cầu trục hoặc xe nâng khi đưa khuôn vào từng ngăn, tránh thiết kế khoảng cách quá hẹp gây khó khăn khi vận hành. Long Quyền khuyến nghị lập danh sách đầy đủ các loại khuôn hiện có kèm trọng lượng và tần suất sử dụng để đội kỹ thuật tính toán cấu hình tối ưu, cân bằng giữa sức chứa và chi phí đầu tư.
Câu hỏi thường gặp
- Kệ khuôn mẫu chịu được tải trọng tối đa bao nhiêu?
- Tuỳ thiết kế, mỗi ngăn hoặc tầng có thể chịu từ 500–5.000 kg. Tải trọng thực tế được tính riêng theo trọng lượng và điểm tiếp xúc của từng loại khuôn.
- Dạng ngăn kéo và dạng tầng cố định, nên chọn loại nào?
- Dạng ngăn kéo phù hợp khi cần tra cứu khuôn thường xuyên và có nhiều mã sản phẩm. Dạng tầng cố định đơn giản, chi phí thấp hơn, phù hợp khi số lượng khuôn ít và ít thay đổi.
- Kệ khuôn mẫu có chống gỉ sét cho bề mặt khuôn không?
- Khung kệ được sơn tĩnh điện hoặc mạ kẽm chống gỉ, nhưng khuôn nên được bảo quản kèm dầu chống gỉ hoặc bọc bảo vệ riêng nếu để lâu ngày trong môi trường ẩm.
- Có thể thiết kế kệ khuôn mẫu kết hợp cầu trục không?
- Có. Với khuôn nặng, kệ được thiết kế khoảng hở phù hợp để cầu trục tiếp cận trực tiếp, giúp thao tác nâng hạ an toàn và nhanh hơn so với dùng xe nâng.
- Thời gian sản xuất kệ khuôn mẫu mất bao lâu?
- Thường 15–25 ngày kể từ khi duyệt bản vẽ, tuỳ số lượng ngăn kéo, tải trọng thiết kế và mức độ tuỳ biến theo yêu cầu riêng.
- Kệ khuôn mẫu có bảo hành như thế nào?
- Bảo hành kết cấu 2–5 năm, riêng bộ phận ray trượt của dạng ngăn kéo được tư vấn kiểm tra định kỳ để đảm bảo vận hành êm và an toàn lâu dài.
