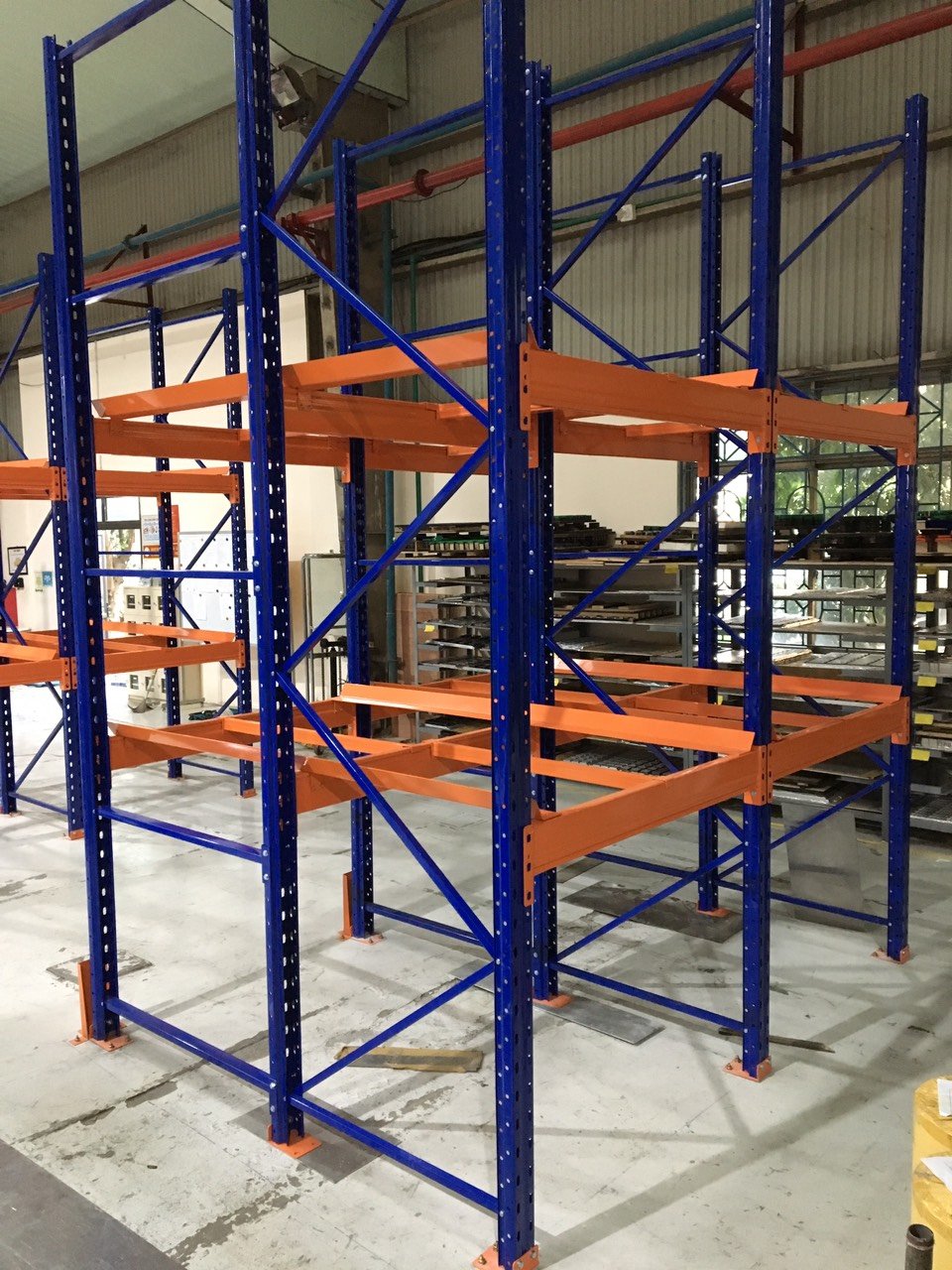

Kệ Double Deep
Xếp hai pallet sâu trên cùng một lối đi — tăng khoảng 40% sức chứa so với kệ Selective mà vẫn giữ kết cấu quen thuộc, dễ vận hành.
Kệ double deep xếp sâu 2 pallet mỗi phía lối đi, tăng ~40% sức chứa mà giữ kết cấu Selective quen thuộc. Khảo sát, layout 3D và báo giá chi tiết trong 24h.
Cấu tạo hệ kệ Double Deep

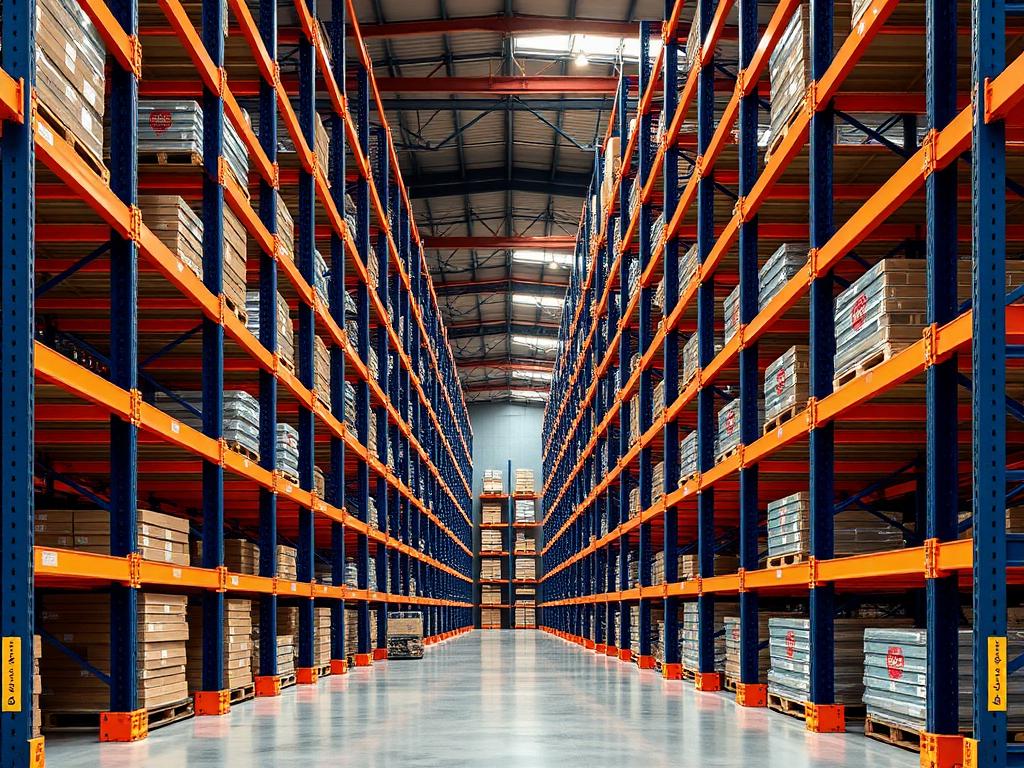

Hai dãy kệ liền nhau Hai dãy khung Selective ghép sát lưng, tạo độ sâu hai pallet cho mỗi lối đi và giảm một nửa số lối vận hành.

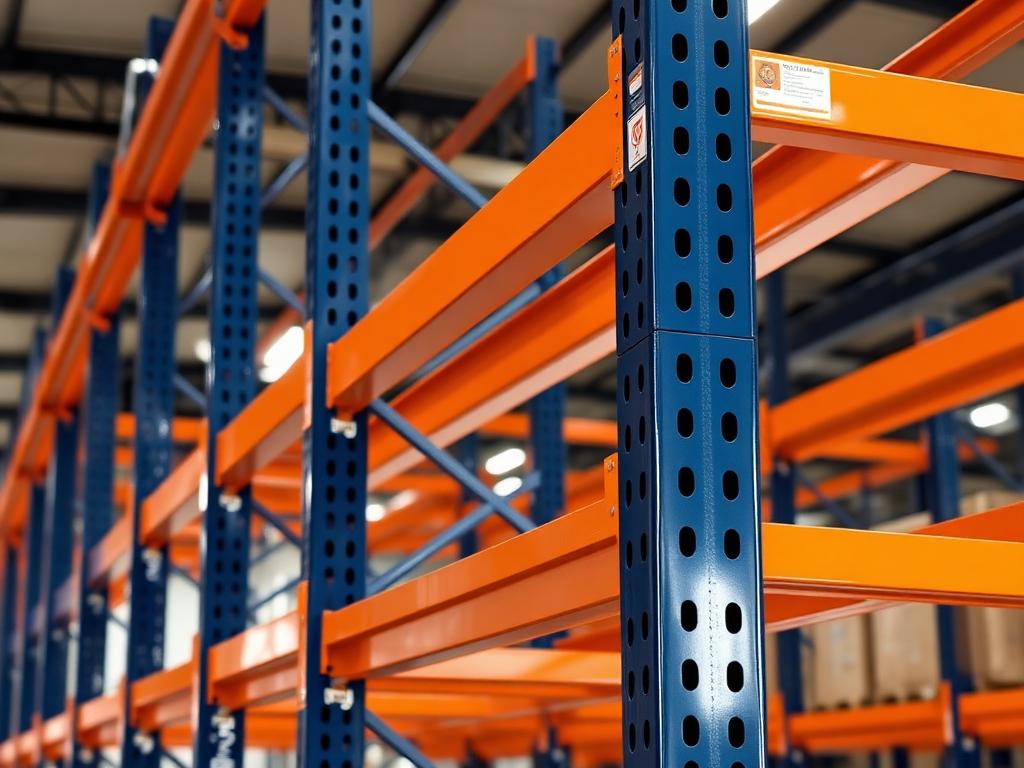

Khung đứng & beam chịu lực Vẫn là khung thép đục lỗ và beam móc chốt quen thuộc, được tính lại tiết diện theo tải trọng 1.000–3.000 kg mỗi tầng.

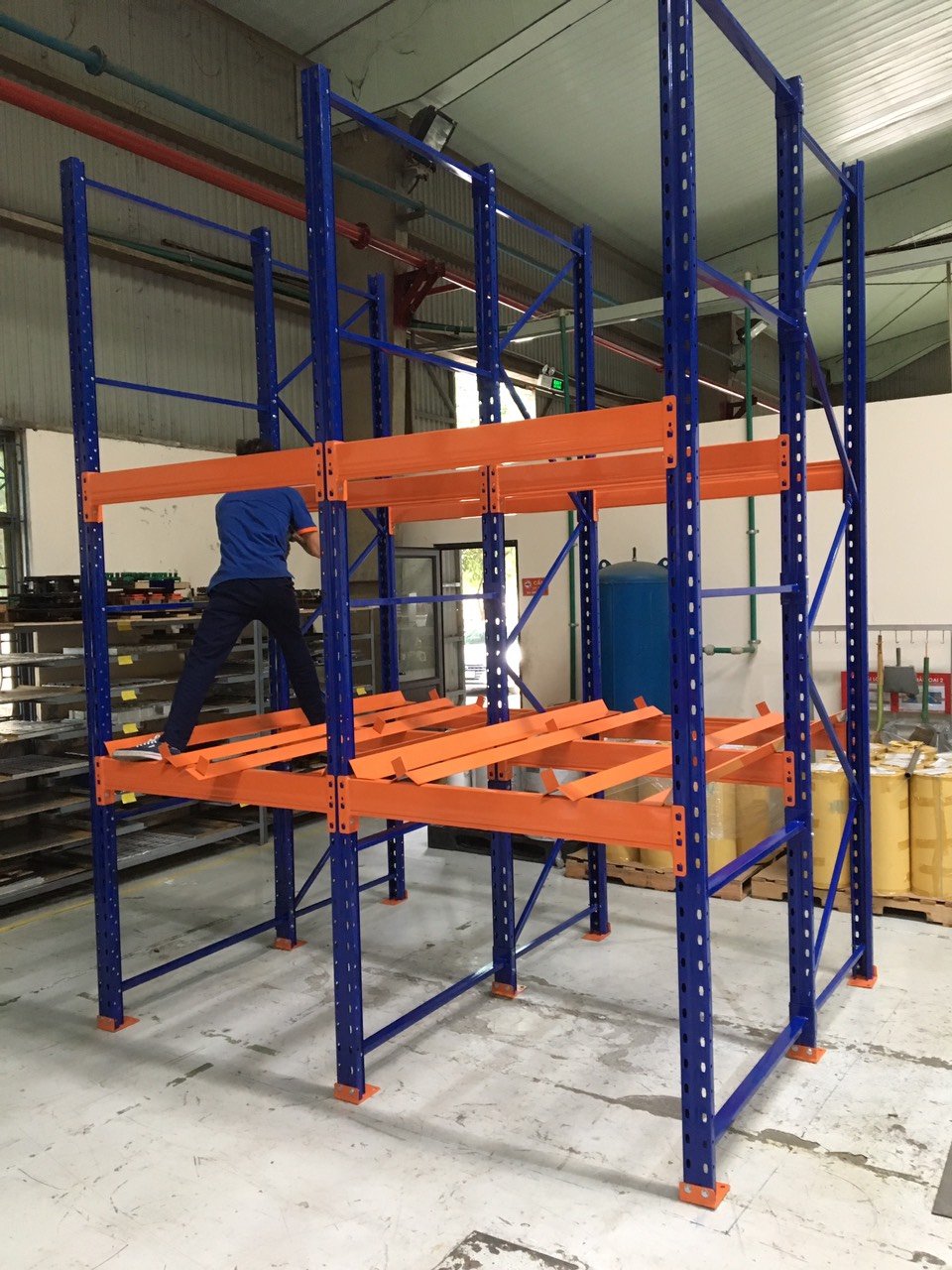

Reach truck càng vươn sâu Cần reach truck double reach hoặc bộ càng kéo dài để gắp được pallet ở vị trí thứ hai trong lòng kệ.
Vận hành & an toàn

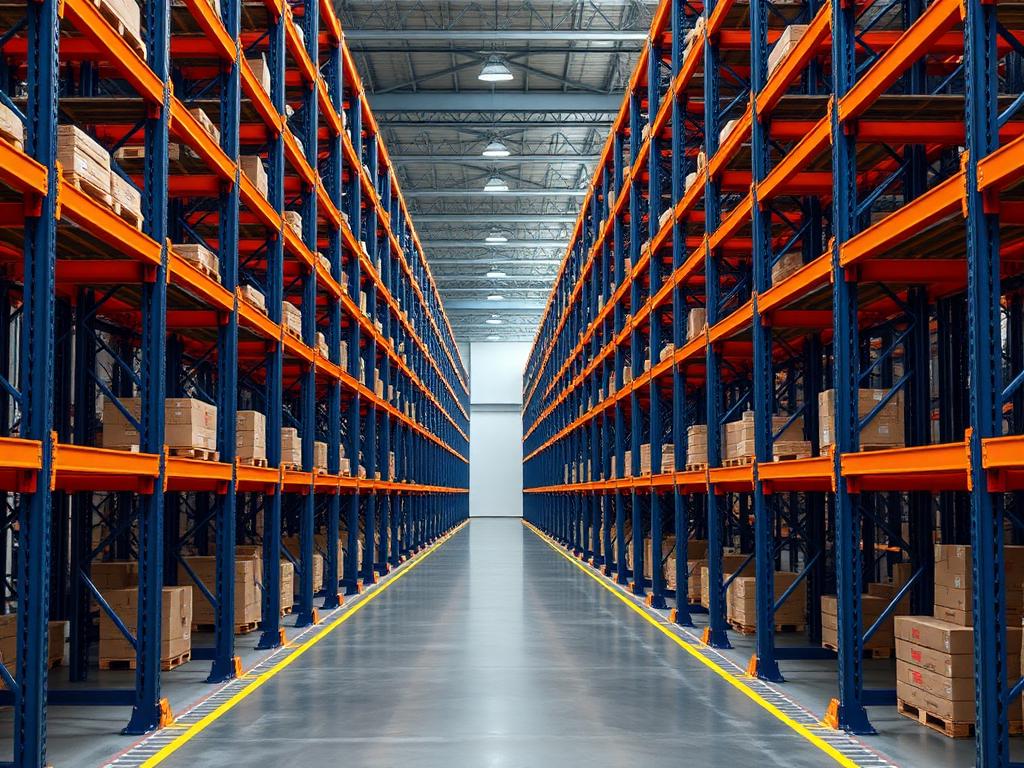

Lối đi vận hành 2,8–3,2 m Chiều rộng lối đi được tính theo bán kính quay và tầm vươn của reach truck để thao tác an toàn ở độ cao lớn.

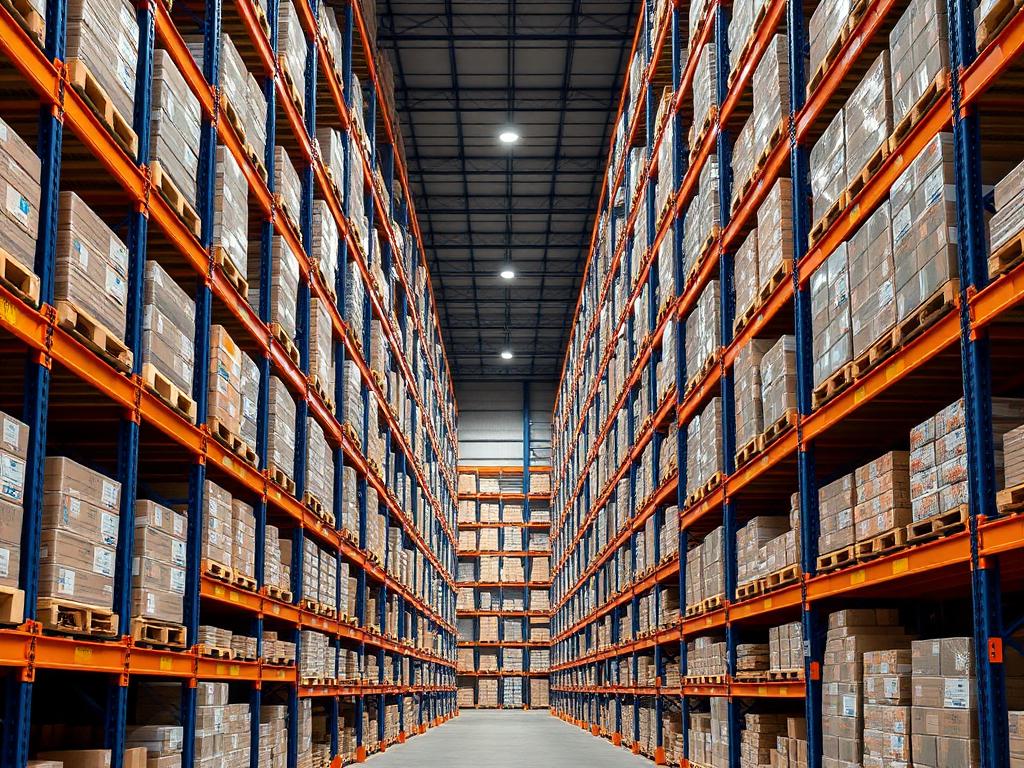

Kho phân phối đa pallet Phù hợp kho phân phối, 3PL có từ 2 pallet trở lên trên mỗi mã hàng và chấp nhận nguyên tắc LIFO.

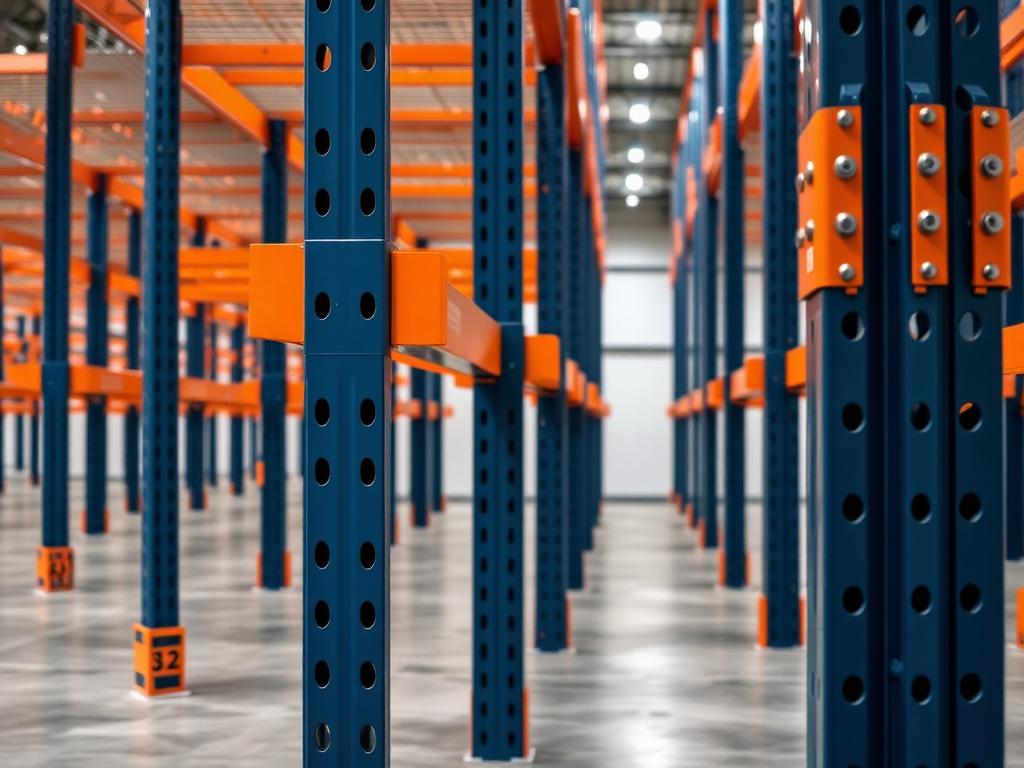

Phụ kiện an toàn Trụ chống va, thanh đỡ pallet và bảng tải trọng giúp hệ kệ sâu hai pallet vận hành ổn định lâu dài.
Vì sao chọn kệ Double Deep
- Tăng ~40% mật độ lưu trữ Giảm một nửa số lối đi so với Selective nhờ xếp hai pallet sâu về mỗi phía, tận dụng tối đa diện tích kho hiện hữu.
- Giữ nguyên kết cấu Selective Vẫn là khung đứng và beam quen thuộc, chỉ bố trí hai dãy kệ liền nhau — dễ nâng cấp từ hệ Selective đang dùng.
- Chi phí thấp hơn hệ tự động Suất đầu tư trên mỗi vị trí pallet thấp hơn nhiều so với Pallet Shuttle hay ASRS trong khi mật độ tăng đáng kể.
- Phù hợp hàng nhiều pallet/mã Tối ưu khi mỗi mã hàng có từ 2 pallet trở lên và chấp nhận nguyên tắc nhập sau xuất trước (LIFO).
Thông số kỹ thuật kệ Double Deep
| Hạng mục | Thông số |
|---|---|
| Độ sâu lưu trữ | 2 pallet mỗi phía lối đi |
| Tải trọng | 1.000 – 3.000 kg / tầng beam |
| Chiều cao khung | 4 – 12 m |
| Lối đi vận hành | 2,8 – 3,2 m (reach truck càng dài) |
| Nguyên tắc xuất nhập | LIFO – nhập sau xuất trước |
| Bảo hành | 2 – 5 năm |
Kệ double deep là gì?
Kệ double deep là giải pháp trung gian giữa selective và các hệ mật độ cao: hai dãy kệ pallet đơn sâu được ghép sát lưng nhau, tạo thành khối sâu hai pallet phục vụ từ một lối đi duy nhất. Nhờ đó số lối đi trong kho giảm khoảng một nửa và sức chứa tăng thêm chừng 40% so với bố trí selective thông thường, trong khi kết cấu vẫn là khung đứng và beam móc chốt quen thuộc, dễ sản xuất, dễ thay thế và dễ hiểu với đội vận hành.
Điều kiện tiên quyết để triển khai kệ double deep là xe nâng có càng vươn sâu — reach truck double reach hoặc xe nâng gắn bộ càng kéo dài — để gắp được pallet ở vị trí thứ hai. Hệ vận hành theo nguyên tắc nhập sau xuất trước trong từng cặp vị trí, nên phù hợp nhất với kho có ít nhất hai pallet cho mỗi mã hàng và không bị ràng buộc nghiêm ngặt về thứ tự hạn dùng ở mức từng pallet.
Lợi ích chi tiết khi chọn kệ double deep
Ưu điểm nổi bật là tỷ lệ giữa mức tăng mật độ và chi phí đầu tư. Bạn không phải mua xe con, không cần hệ con lăn hay ray dẫn hướng phức tạp, chỉ cần thêm dãy kệ và nâng cấp thiết bị nâng hạ. Trong nhiều dự án cải tạo kho, đây là cách nhanh nhất để tăng vài trăm vị trí pallet mà không mở rộng nhà xưởng, đặc biệt khi kho đã dùng selective và muốn tận dụng lại phần lớn cấu kiện hiện có.
Ưu điểm thứ hai là tính quen thuộc trong vận hành và bảo trì: cấu kiện tiêu chuẩn, phụ tùng sẵn có, quy trình kiểm tra giống hệ selective, không phát sinh chi phí bảo trì cơ khí như hệ con lăn hay xe con. Thứ ba, hệ vẫn cho phép tiếp cận trực tiếp hàng ở vị trí ngoài, nên tốc độ xuất nhập cho nhóm hàng vòng quay nhanh gần như không đổi nếu bố trí hàng hợp lý theo mức độ luân chuyển.
Cấu tạo và thông số kỹ thuật kệ double deep
Về cơ bản, mỗi khối double deep gồm hai dãy khung selective đặt sát lưng, có thể liên kết bằng thanh giằng lưng để tăng ổn định tổng thể. Khung đứng dày 2,0–3,0 mm tuỳ chiều cao và tải trọng; beam hộp kín cao 100–140 mm được tính lại tiết diện vì tần suất va chạm ở vị trí trong cao hơn. Chúng tôi thường bổ sung thanh đỡ pallet và cữ chặn phía trong để pallet không bị đẩy quá sâu, cùng bo góc dẫn hướng ở đầu dãy.
Dải thông số phổ biến: tải trọng 1.000–3.000 kg mỗi tầng beam, chiều cao khung 4–12 m, sâu khung 1.000–1.200 mm, lối đi vận hành 2,8–3,2 m theo tầm vươn và bán kính quay của reach truck. Chiều cao nâng của xe phải phủ được tầng trên cùng khi càng đã vươn hết hành trình, đây là điểm nhiều kho bỏ sót khi lập kế hoạch. Toàn bộ cấu kiện sơn tĩnh điện 60–80 micron, kèm bảng tải trọng gắn tại mỗi đầu dãy.
Ứng dụng theo ngành và cách bố trí hàng hoá
Kho phân phối hàng tiêu dùng nhanh, kho bao bì, kho nguyên liệu nhà máy và kho 3PL phục vụ ít chủ hàng là nhóm khai thác tốt nhất. Nguyên tắc bố trí là đặt pallet cùng mã hàng vào cùng một cặp vị trí trước – sau, tránh trộn hai mã khác nhau trong một kênh để không phải dỡ hàng thừa. Hàng vòng quay nhanh nên nằm ở tầng thấp và gần cửa xuất, hàng dự trữ dài ngày đưa lên tầng cao và vào vị trí trong.
Với kho thực phẩm và dược phẩm cần kiểm soát hạn dùng chặt, double deep vẫn dùng được nếu quản lý theo lô: mỗi kênh chứa một lô, xuất hết lô rồi mới nạp lô mới. Nếu yêu cầu nhập trước xuất trước tuyệt đối ở mức từng pallet, kệ Pallet Flow là lựa chọn đúng hơn. Với kho nhiều mã hàng lẻ, nên giữ một phần diện tích cho kệ Selective để đảm bảo tốc độ soạn hàng.
So sánh kệ double deep với Selective, Push Back và Drive-In
So với selective, double deep tăng khoảng 40% sức chứa nhưng đòi hỏi đầu tư thêm vào reach truck càng dài và chấp nhận thao tác chậm hơn ở vị trí trong. So với kệ Push Back, double deep rẻ hơn trên mỗi vị trí và không có bộ phận chuyển động cần bảo trì, nhưng Push Back sâu tới 2–6 pallet và không cần xe càng vươn. So với kệ Drive-In, double deep có mật độ thấp hơn nhưng nhanh hơn và ít rủi ro va chạm hơn nhiều vì xe nâng không đi vào lòng kệ.
Cách quyết định thực tế: nếu bạn đã có reach truck và mỗi mã hàng thường có 2–4 pallet, double deep cho hiệu quả đầu tư cao nhất. Nếu mỗi mã có trên 8–10 pallet và mặt bằng rất hạn chế, hãy tính tới drive-in hoặc Pallet Shuttle. Long Quyền thường mô phỏng cả ba phương án trên dữ liệu tồn kho của bạn và so sánh bằng chỉ số chi phí trên mỗi vị trí pallet cùng thông lượng dự kiến mỗi giờ.
Quy trình tư vấn – sản xuất – lắp đặt
Khảo sát tập trung vào ba yếu tố: kích thước và tầm vươn của xe nâng hiện có, chất lượng và độ phẳng sàn, cùng cơ cấu số pallet trên mỗi mã hàng. Độ phẳng sàn đặc biệt quan trọng vì reach truck vươn càng ở độ cao lớn rất nhạy với sai lệch. Sau khảo sát, chúng tôi dựng layout 3D thể hiện rõ chiều rộng lối đi, số kênh, số tầng và tổng vị trí pallet, kèm báo giá bóc tách trong 24 giờ.
Hệ kệ được sản xuất tại nhà máy KCN Xuân Phương trong 7–15 ngày. Khi lắp đặt, đội thi công căn chỉnh hai dãy sát lưng đồng trục, kiểm tra cao độ beam giữa dãy trước và dãy sau để càng xe vươn vào không bị vướng, lắp cữ chặn pallet và bảng tải trọng. Trước bàn giao, chúng tôi chạy thử thao tác gắp – đặt ở vị trí trong tại tầng cao nhất cùng tài xế của khách và điều chỉnh nếu cần.
Bảo hành, bảo trì và vận hành an toàn
Bảo hành kết cấu 2–5 năm cho khung, beam và mối hàn khi vận hành đúng tải trọng thiết kế. Vì thao tác vươn càng ở độ cao lớn tiềm ẩn rủi ro, chúng tôi khuyến nghị huấn luyện định kỳ cho tài xế và giới hạn tốc độ di chuyển trong khu double deep. Bảng tải trọng phải luôn hiện diện và cập nhật khi thay đổi cao độ tầng.
Lịch bảo trì gồm kiểm tra hằng tháng chân khung, bu lông neo, chốt an toàn beam, cữ chặn pallet và độ thẳng đứng của cả hai dãy; kiểm định kỹ thuật hằng năm do kỹ sư thực hiện. Cấu kiện biến dạng vượt dung sai cần thay mới thay vì nắn lại. Trang bị trụ chống va và thanh đỡ pallet tại các vị trí giao cắt luồng xe giúp giảm đáng kể hư hỏng, giữ hệ kệ vận hành ổn định trong 15–20 năm.
Câu hỏi thường gặp
- Kệ double deep tăng bao nhiêu phần trăm sức chứa?
- Trung bình khoảng 40% so với bố trí selective trên cùng mặt bằng, nhờ giảm một nửa số lối đi. Mức tăng cụ thể phụ thuộc kích thước kho, chiều rộng lối đi và số tầng thiết kế.
- Có bắt buộc dùng reach truck càng dài không?
- Có. Cần reach truck double reach hoặc bộ càng kéo dài để gắp pallet ở vị trí thứ hai. Xe nâng đối trọng thông thường không thao tác được với hệ double deep.
- Kệ double deep áp dụng nguyên tắc xuất nhập nào?
- Nhập sau xuất trước trong từng cặp vị trí. Vì vậy nên xếp cùng một mã hàng hoặc cùng một lô vào một kênh để tránh phải dỡ pallet không cần thiết khi xuất hàng.
- Nâng cấp từ kệ selective hiện có lên double deep được không?
- Được trong nhiều trường hợp: phần lớn khung và beam tái sử dụng, chỉ cần bố trí lại dãy, bổ sung cấu kiện và tính lại giằng. Chúng tôi khảo sát hiện trạng rồi lập phương án chuyển đổi kèm chi phí cụ thể.
- Lối đi cho kệ double deep rộng bao nhiêu?
- Thông thường 2,8–3,2 m, tính theo bán kính quay và tầm vươn của reach truck cụ thể. Chúng tôi luôn kiểm tra thông số xe thực tế trước khi chốt layout.
- Double deep có phù hợp kho lạnh không?
- Phù hợp khi mỗi mã hàng có 2–4 pallet. Nếu số pallet mỗi mã lớn hơn nhiều, drive-in hoặc hệ xe con tự hành sẽ cho mật độ và hiệu quả chi phí lạnh tốt hơn.
