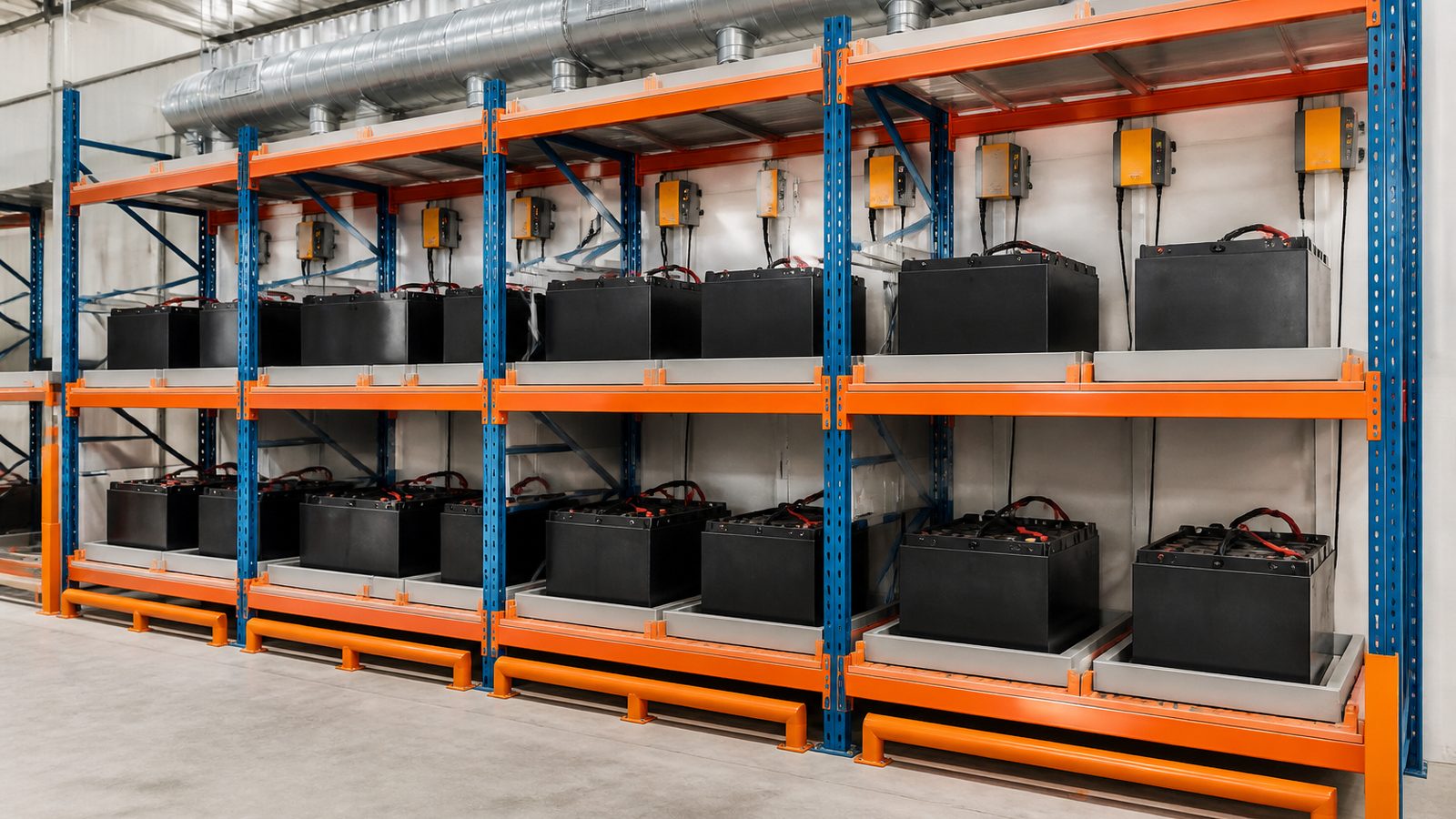

Kệ Pin / Ắc Quy
Lưu trữ và sạc ắc quy công nghiệp an toàn — cách điện, khay hứng axit, thông gió thoát khí hydro và khu sạc bố trí đúng chuẩn.
Kệ pin ắc quy chịu tải nặng, vật liệu cách điện và chống ăn mòn axit, tối ưu không gian sạc và lưu trữ. Khảo sát, thiết kế và báo giá chi tiết trong 24 giờ.
Cấu tạo kệ pin

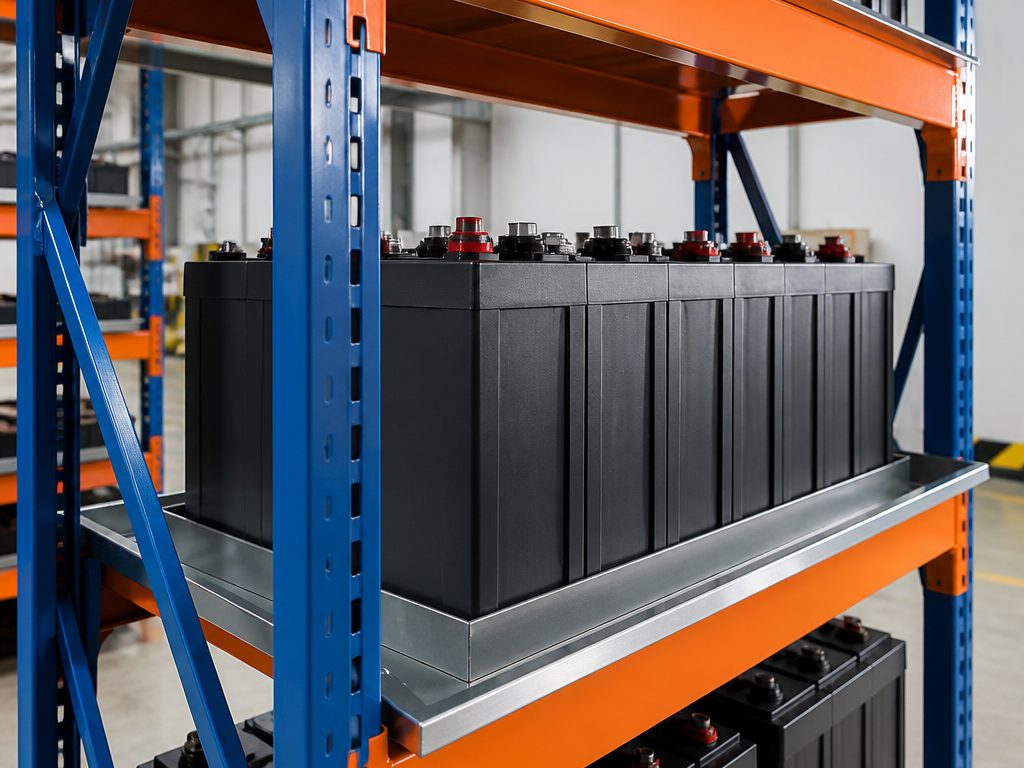

Mâm chịu axit Mâm thép phủ lớp chịu axit chống ăn mòn do dung dịch điện phân.

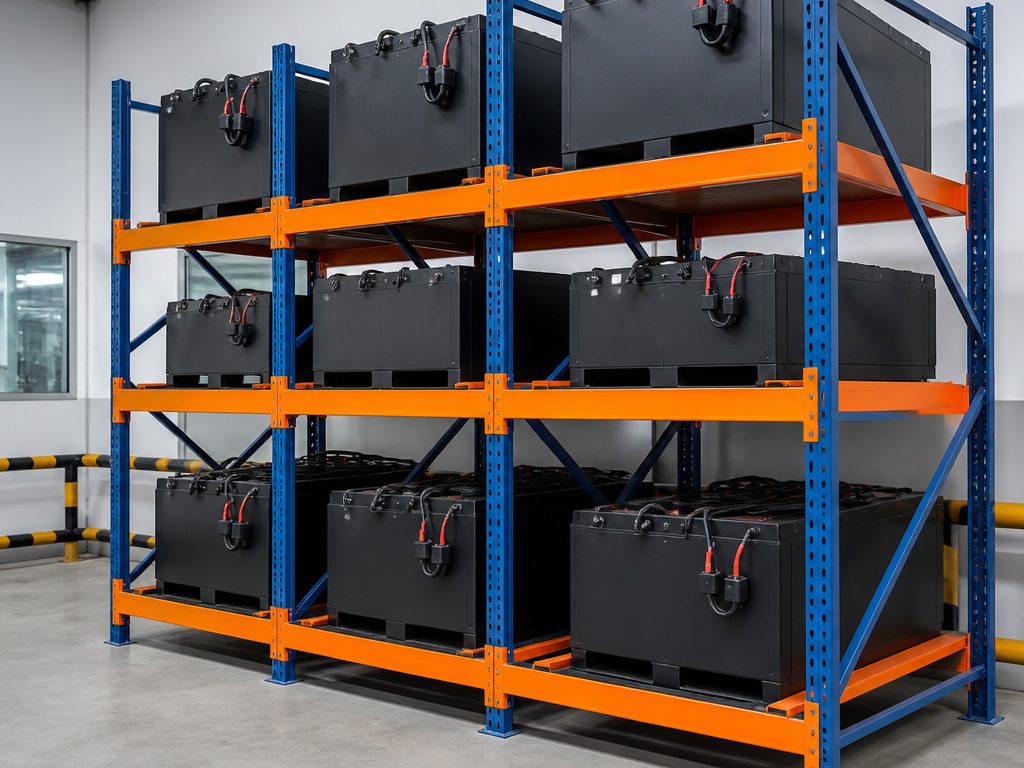

Ắc quy xe nâng Khối ắc quy xe nâng nặng đặt đúng tải trên từng tầng.

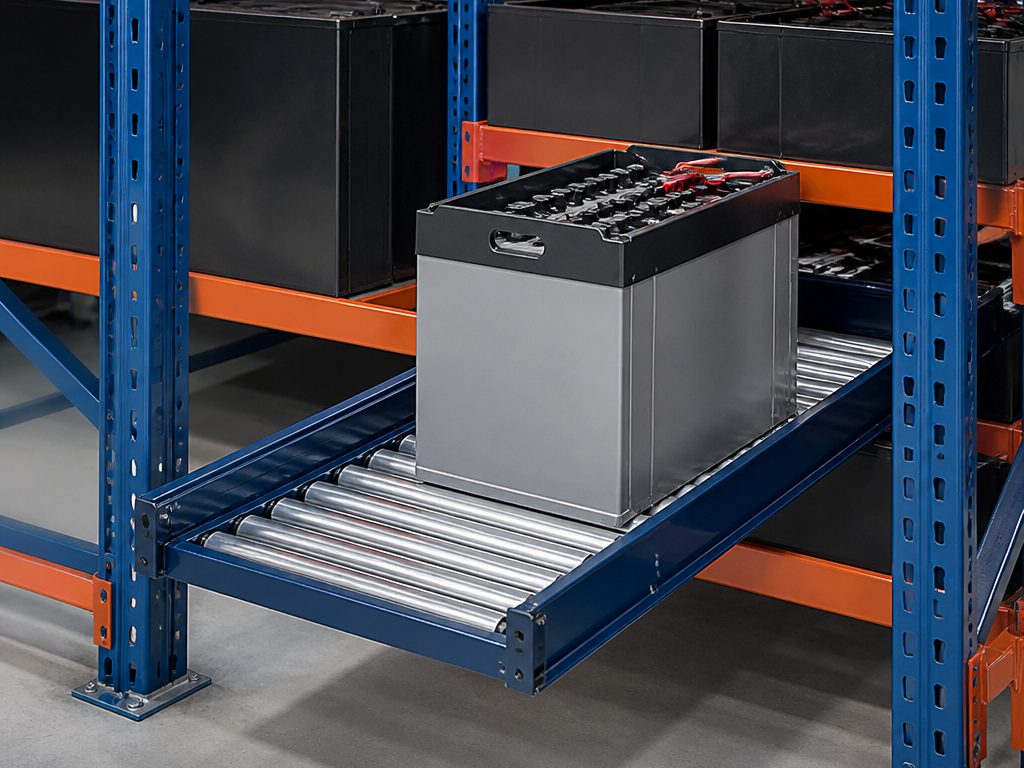

Con lăn thay ắc quy Bàn con lăn giúp kéo trượt ắc quy ra vào nhẹ nhàng.
Sạc & an toàn

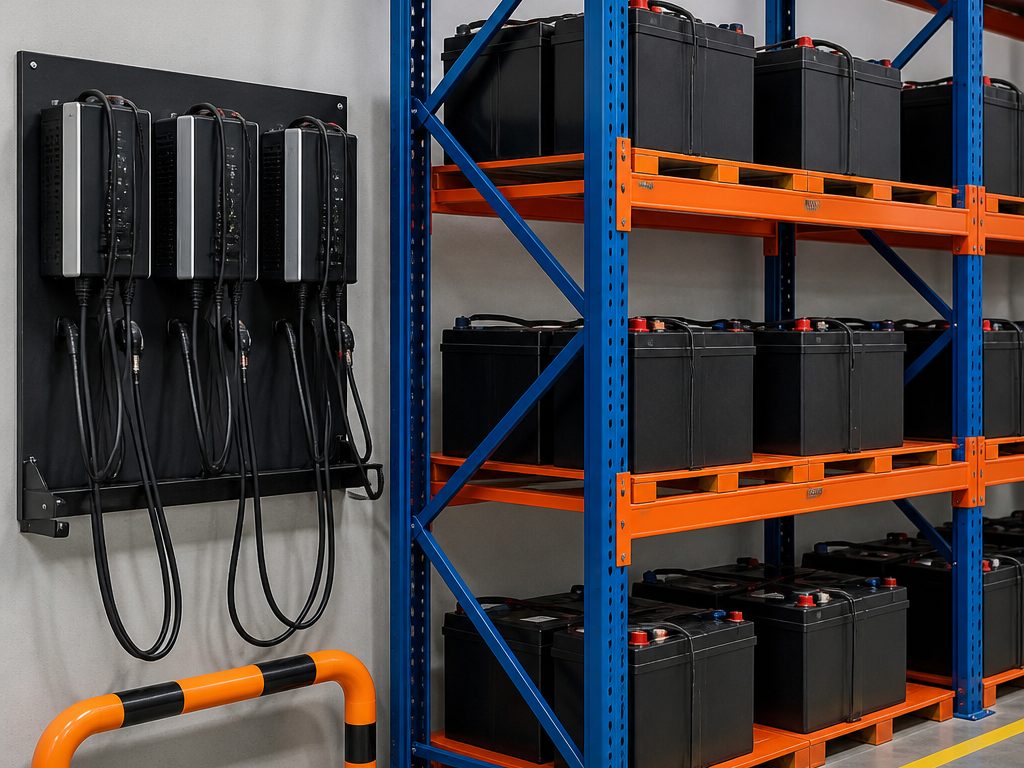

Trạm sạc pin Bố trí bộ sạc ngay cạnh kệ, gọn gàng và dễ vận hành.

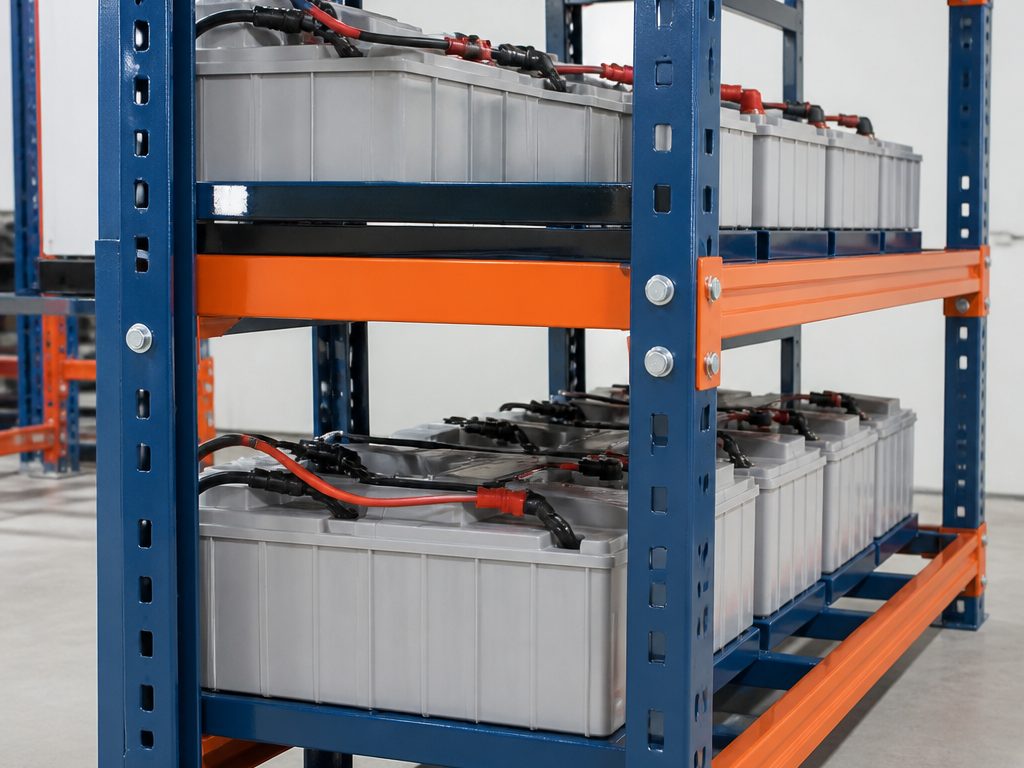

Thông thoáng tản nhiệt Khung hở thoáng giúp tản nhiệt và giải phóng khí khi sạc.

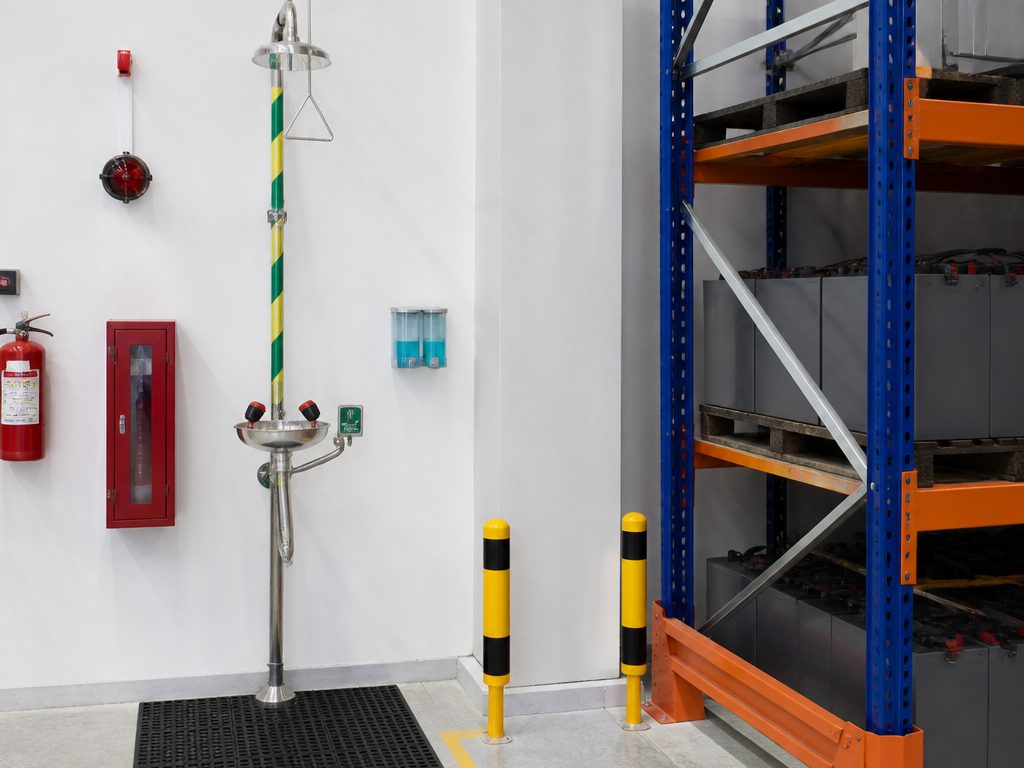

An toàn kho pin Kết hợp thiết bị an toàn, rửa mắt và biển cảnh báo tại khu sạc.
Thiết kế an toàn cho ắc quy
- Bề mặt cách điện Tấm lót cách điện trên mặt tầng hạn chế nguy cơ chập cực khi đặt hoặc kéo trượt ắc quy.
- Khay hứng axit chống ăn mòn Khay thép phủ epoxy hoặc composite hứng dung dịch rò rỉ, dễ tháo ra vệ sinh và trung hòa.
- Thông gió thoát khí Kết cấu hở và mâm lưới giúp khí sinh ra trong quá trình sạc thoát nhanh, giảm rủi ro tích tụ.
- Khu sạc tích hợp Bố trí vị trí bộ sạc, đường dây, giá treo cáp và lối thao tác riêng cho khu sạc ắc quy xe nâng.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Tải trọng mỗi tầng | 500 – 2.000 kg (ắc quy xe nâng rất nặng) |
| Số tầng | 1 – 3 tầng, ưu tiên thao tác bằng con lăn hoặc cầu trục |
| Khay hứng | Thép phủ epoxy hoặc composite kháng axit |
| Phụ kiện | Tấm cách điện, con lăn chuyển ắc quy, giá treo cáp sạc |
| Ứng dụng | Xưởng xe nâng điện, trạm năng lượng, kho pin |
Kệ pin ắc quy là gì?
Kệ pin ắc quy là hệ kệ lưu trữ chuyên dụng cho pin, ắc quy công nghiệp và bộ nguồn dự phòng, được thiết kế để chịu tải trọng lớn tập trung, chống ăn mòn do rò rỉ axit và đảm bảo an toàn cách điện trong quá trình lưu trữ, sạc và bảo trì. Đây là hạng mục quan trọng trong các nhà máy sản xuất pin, trung tâm dữ liệu, trạm biến áp và đơn vị vận hành xe nâng điện, xe điện.
Khác với kệ hàng hoá thông thường, kệ pin ắc quy cần tính toán kỹ tải trọng tập trung tại từng điểm đặt bình ắc quy, đồng thời đảm bảo khoảng cách thông thoáng để tản nhiệt trong quá trình sạc, tránh nguy cơ quá nhiệt hoặc cháy nổ.
Lợi ích chi tiết của kệ pin ắc quy
Thứ nhất, kệ pin ắc quy được gia cường tải trọng tập trung, chịu được trọng lượng lớn của các bình ắc quy công nghiệp mà không bị võng dầm hay biến dạng khung theo thời gian. Thứ hai, vật liệu chống ăn mòn axit giúp kết cấu bền hơn nhiều so với kệ thường trong môi trường có nguy cơ rò rỉ dung dịch điện phân.
Thứ ba, thiết kế thông thoáng giữa các tầng hỗ trợ tản nhiệt tốt trong quá trình sạc, giảm nguy cơ quá nhiệt cục bộ. Thứ tư, một số cấu hình tích hợp khay cách điện hoặc phủ vật liệu cách điện tại điểm tiếp xúc, tăng an toàn cho người vận hành. Cuối cùng, hệ giúp sắp xếp pin ắc quy khoa học theo từng nhóm dung lượng và tình trạng sạc, thuận tiện cho công tác kiểm tra, bảo trì định kỳ.
Cấu tạo và thông số kỹ thuật kệ pin ắc quy
Hệ gồm khung đứng và dầm ngang thép dày chịu tải nặng, mặt tầng bằng tấm thép hoặc ván ép phủ vật liệu chống ăn mòn, khay hứng dung dịch điện phân nếu có nguy cơ rò rỉ và các điểm cách điện tại vị trí tiếp xúc trực tiếp với bình ắc quy.
Thông số phổ biến: thép dày 2,5–4,0 mm để chịu tải trọng tập trung, tải trọng mỗi tầng 500–2.000 kg tuỳ loại ắc quy, khoảng cách giữa các tầng 300–600 mm để đảm bảo thông thoáng tản nhiệt, chiều cao khung 1,5–3,5 m phù hợp thao tác thủ công hoặc bán tự động. Bề mặt được sơn tĩnh điện chống ăn mòn axit 60–100 micron hoặc mạ kẽm tuỳ mức độ tiếp xúc với dung dịch điện phân.
Ứng dụng kệ pin ắc quy theo ngành
Ngành sản xuất và lắp ráp pin, ắc quy dùng kệ này cho khu vực lưu trữ thành phẩm và bán thành phẩm chờ kiểm định. Trung tâm dữ liệu và trạm viễn thông sử dụng kệ pin ắc quy cho hệ thống lưu trữ điện dự phòng UPS, yêu cầu độ ổn định và an toàn cháy nổ cao. Đơn vị vận hành xe nâng điện, xe điện công nghiệp dùng kệ pin ắc quy cho khu vực sạc và thay pin luân phiên.
Trong nhà máy có nhiều khu chức năng, khu lưu trữ pin ắc quy nên bố trí tách biệt với khu nguyên vật liệu chính trên kệ selective pallet, đồng thời gần khu vực sạc để giảm quãng đường di chuyển. Với phụ kiện đi kèm như dụng cụ sạc, có thể tận dụng thêm kệ trung tải hoặc phụ kiện kệ chuyên dụng.
So sánh kệ pin ắc quy với kệ trung tải và kệ hóa chất
So với kệ trung tải thông thường, kệ pin ắc quy chịu tải tập trung tốt hơn tại từng điểm đặt và có thêm yêu cầu cách điện, tản nhiệt mà kệ trung tải tiêu chuẩn không có. So với kệ hóa chất, cả hai đều cần chống ăn mòn axit, nhưng kệ pin ắc quy đặt trọng tâm vào chịu tải nặng và an toàn điện, còn kệ hóa chất tập trung vào kiểm soát tràn đổ và phân vùng hoá chất tương thích.
Quy tắc chọn: nếu khối lượng ắc quy lớn và cần sạc tại chỗ, nên đầu tư kệ pin ắc quy chuyên dụng có khoảng cách tản nhiệt hợp lý thay vì tận dụng kệ trung tải sẵn có, vì rủi ro quá nhiệt và chập điện có thể gây thiệt hại nghiêm trọng. Long Quyền tư vấn cấu hình dựa trên loại ắc quy, tần suất sạc và quy định phòng cháy chữa cháy áp dụng.
Quy trình tư vấn, sản xuất và lắp đặt kệ pin ắc quy
Chúng tôi khảo sát loại ắc quy, trọng lượng, kích thước, tần suất sạc và yêu cầu cách điện, sau đó thiết kế layout với khoảng cách tản nhiệt phù hợp, gửi báo giá bóc tách chi tiết trong 24 giờ. Với khu vực sạc, chúng tôi tư vấn thêm bố trí ổ cắm và đường dây điện an toàn phối hợp với đơn vị điện của khách hàng.
Sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 10–20 ngày. Lắp đặt kèm kiểm tra tải trọng thực tế tại từng điểm đặt ắc quy và độ chắc chắn của liên kết trước khi bàn giao, đảm bảo an toàn tối đa cho khu vực có nguy cơ cháy nổ.
Bảo hành và bảo trì kệ pin ắc quy
Bảo hành kết cấu kệ pin ắc quy 2–5 năm tuỳ tải trọng và môi trường sử dụng thực tế. Do nguy cơ rò rỉ axit và nhiệt độ tăng khi sạc, cần kiểm tra định kỳ 1–3 tháng một lần tình trạng lớp phủ chống ăn mòn, độ chắc chắn liên kết và các điểm cách điện.
Bảo trì hằng năm nên bao gồm kiểm tra tổng thể tải trọng, vệ sinh khu vực có dấu hiệu rò rỉ dung dịch điện phân và đo kiểm cách điện tại các điểm tiếp xúc. Tham khảo thêm dịch vụ bảo trì trọn gói và bổ sung phụ kiện an toàn như biển cảnh báo khu vực sạc, bình chữa cháy chuyên dụng.
Cách chọn cấu hình kệ pin ắc quy phù hợp
Việc chọn cấu hình kệ pin ắc quy cần dựa trên trọng lượng và kích thước từng loại ắc quy, số lượng lưu trữ đồng thời và có sạc tại chỗ hay không. Nếu có sạc tại chỗ, cần tăng khoảng cách giữa các tầng để tản nhiệt tốt hơn và bố trí hệ thống thông gió phù hợp, tránh tích tụ khí sinh ra trong quá trình sạc.
Một sai sót thường gặp là dùng kệ trung tải thông thường không có lớp phủ chống ăn mòn cho khu vực lưu trữ ắc quy chì-axit, dẫn đến kết cấu gỉ sét nhanh chóng và giảm khả năng chịu tải theo thời gian. Doanh nghiệp nên cung cấp đầy đủ thông số kỹ thuật của ắc quy, bao gồm trọng lượng, kích thước và loại hoá chất bên trong, để đơn vị thiết kế tính toán chính xác tải trọng và vật liệu phù hợp ngay từ đầu.
Câu hỏi thường gặp
- Kệ pin ắc quy chịu tải tối đa bao nhiêu?
- Phổ biến 500–2.000 kg mỗi tầng tuỳ loại ắc quy và thiết kế gia cường, có thể tăng thêm theo yêu cầu cụ thể của khách hàng.
- Kệ pin ắc quy có cần cách điện không?
- Nên có tại các điểm tiếp xúc trực tiếp với bình ắc quy, đặc biệt với ắc quy công nghiệp điện áp cao, nhằm giảm rủi ro chập điện và tăng an toàn vận hành.
- Có thể sạc ắc quy ngay trên kệ không?
- Có, nếu kệ được thiết kế với khoảng cách tản nhiệt phù hợp và hệ thống thông gió đảm bảo, cùng bố trí điện an toàn phối hợp với đơn vị điện chuyên trách.
- Kệ pin ắc quy có chống ăn mòn axit không?
- Có. Bề mặt được sơn tĩnh điện chuyên dụng hoặc mạ kẽm chống ăn mòn axit, hạn chế hư hỏng do rò rỉ dung dịch điện phân trong quá trình sử dụng.
- Thời gian sản xuất kệ pin ắc quy mất bao lâu?
- Thường 10–20 ngày tại nhà máy KCN Xuân Phương, tuỳ số lượng và mức độ gia cường tải trọng theo yêu cầu riêng.
- Bảo hành kệ pin ắc quy bao lâu?
- Từ 2–5 năm tuỳ tải trọng và môi trường sử dụng thực tế, kèm khuyến nghị kiểm tra định kỳ do nguy cơ ăn mòn và nhiệt khi sạc.
