Kệ Pallet Shuttle
Xe con tự hành chạy trong lòng kệ thay cho xe nâng — mật độ lưu trữ của kệ khối cộng với tốc độ xuất nhập của hệ bán tự động.
Pallet shuttle dùng xe con tự hành chạy trong lòng kênh, mật độ cao gấp 2–3 lần selective, xuất nhập nhanh và an toàn. Layout 3D và báo giá trong 24 giờ.
Cấu tạo hệ Pallet Shuttle

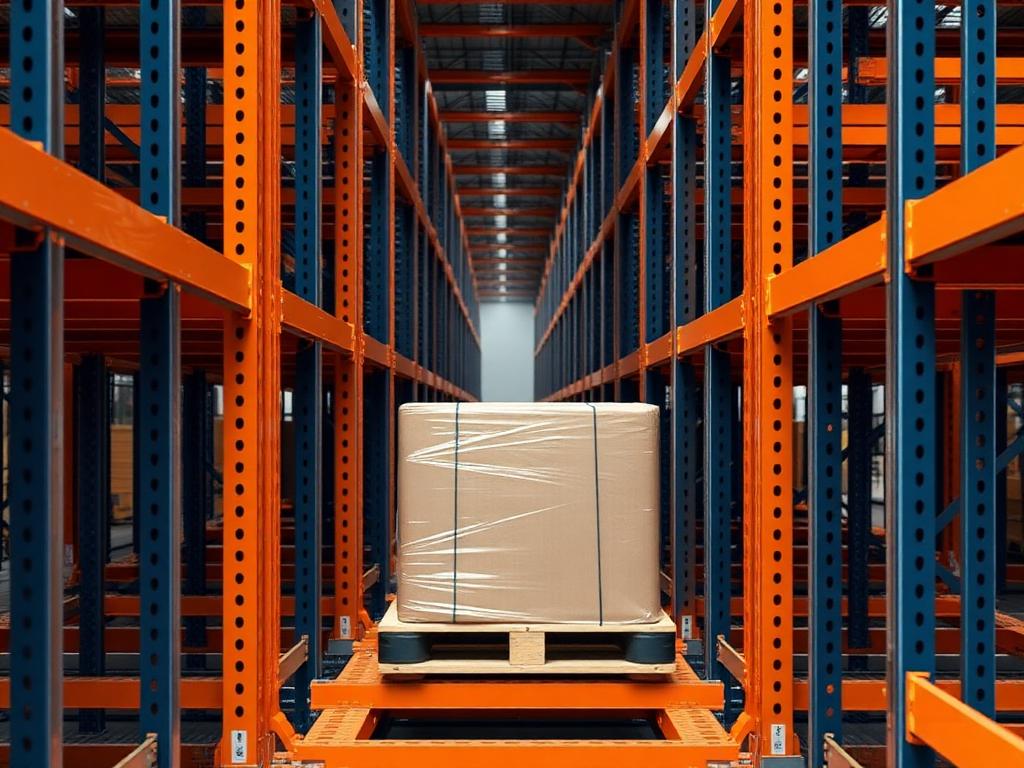

Xe con bán tự động Xe shuttle chạy trong lòng kênh, tự nhận và trả pallet — xe nâng chỉ làm việc ở đầu kênh.

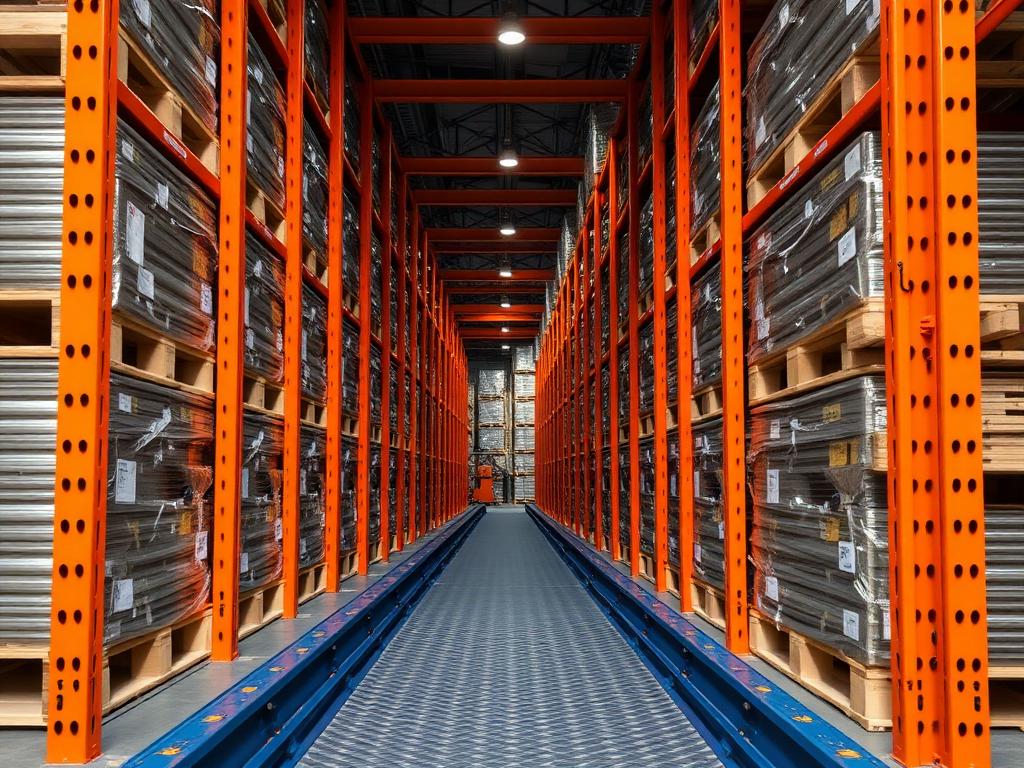

Kênh sâu 10–40 pallet Kênh lưu trữ rất sâu tạo mật độ cao vượt trội so với Drive-In mà thao tác vẫn nhanh.
Điều khiển bằng remote Người vận hành ra lệnh cho shuttle qua remote hoặc tablet, hỗ trợ cả chế độ LIFO và FIFO.
Vận hành & ứng dụng

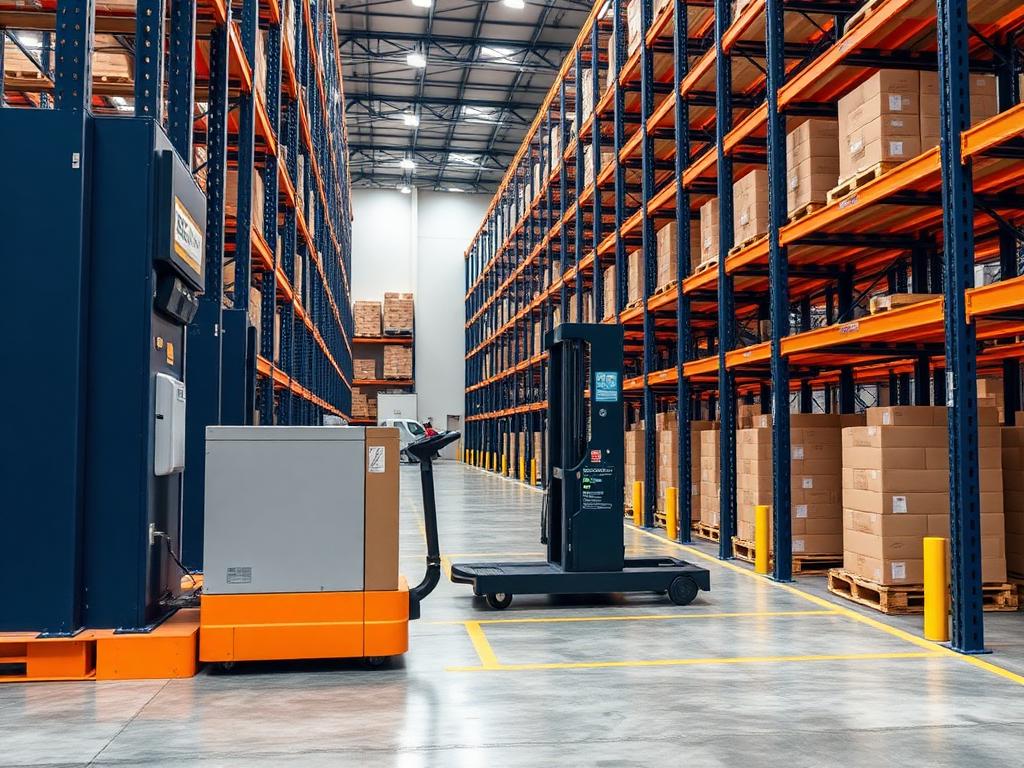

Trạm sạc pin Shuttle dùng pin sạc, có trạm sạc bố trí cạnh dãy kệ để đảm bảo hoạt động liên tục theo ca.

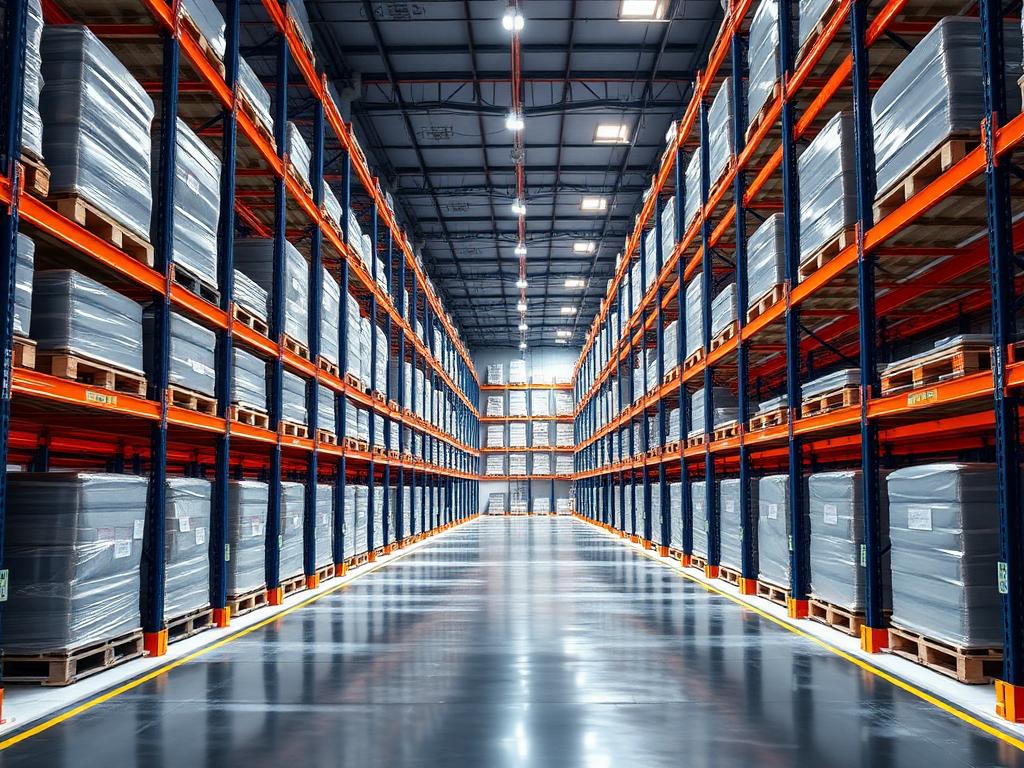

Lý tưởng cho kho lạnh Xe nâng không phải vào lòng kệ nên rất phù hợp kho lạnh, kho đông tới -25°C.

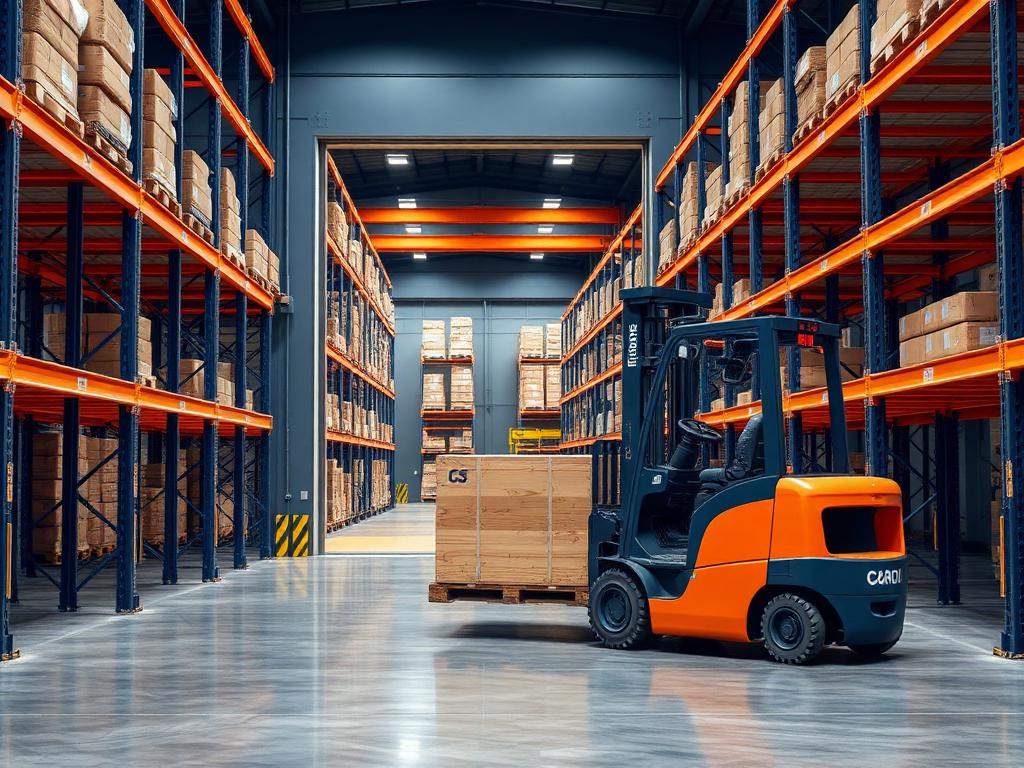

Thông lượng xuất nhập nhanh Xe nâng chỉ giao pallet ở đầu kênh, rút ngắn đáng kể thời gian mỗi lượt xuất nhập.
Quy trình vận hành
- 1. Đặt shuttle vào kênh Xe nâng đưa xe con shuttle vào kênh lưu trữ cần thao tác.
- 2. Nạp pallet Xe nâng đặt pallet ở đầu kênh, shuttle tự nhận và đưa sâu vào trong.
- 3. Điều khiển bằng remote Người vận hành ra lệnh nhập/xuất, đếm pallet, nén hàng bằng tay điều khiển từ xa.
- 4. Xuất hàng LIFO hoặc FIFO Bố trí một đầu (LIFO) hoặc hai đầu (FIFO) tùy quy trình kho.
Ưu điểm chính
- Mật độ cao, thông lượng nhanh Kênh sâu 10–40 pallet nhưng xe nâng không phải chạy vào trong, rút ngắn thời gian mỗi lượt thao tác.
- Hỗ trợ cả LIFO và FIFO Thiết kế một đầu hoặc hai đầu kênh cho phép chọn nguyên tắc xuất nhập theo loại hàng.
- An toàn cho kết cấu kệ Xe nâng đứng ngoài, hạn chế tối đa va chạm — giảm hư hỏng so với hệ Drive-In.
- Lý tưởng cho kho lạnh Giảm thời gian xe nâng và người vận hành làm việc trong môi trường nhiệt độ âm.
Pallet shuttle là gì?
Pallet shuttle là hệ kệ pallet mật độ cao bán tự động, trong đó một xe con tự hành chạy bên trong lòng kênh để nhận và di chuyển pallet, thay vì xe nâng phải chạy vào kệ. Xe nâng chỉ đặt pallet ở đầu kênh, xe shuttle tự đưa pallet vào vị trí sâu nhất còn trống và quay ra chờ lượt tiếp theo. Nhờ vậy, pallet shuttle kết hợp được mật độ lưu trữ rất cao của kệ drive-in với tốc độ và độ an toàn của hệ selective.
Hệ phù hợp với kho có ít mã hàng nhưng số lượng pallet mỗi mã lớn, đặc biệt là kho lạnh, kho thành phẩm nhà máy và trung tâm phân phối. Xe shuttle được điều khiển bằng bộ điều khiển cầm tay hoặc kết nối phần mềm quản lý kho, hỗ trợ cả chế độ nhập trước xuất trước lẫn nhập sau xuất trước tuỳ cấu hình kênh.
Lợi ích chi tiết của hệ pallet shuttle
Thứ nhất, mật độ lưu trữ tăng 80–150% so với selective vì mỗi kênh chứa được 10–40 pallet mà chỉ cần một lối đi phục vụ. Thứ hai, thông lượng cao hơn drive-in nhiều lần: xe nâng không mất thời gian chạy vào lòng kệ, chu kỳ mỗi lượt rút ngắn 30–60%. Thứ ba, an toàn vượt trội — không còn va chạm giữa xe nâng và khung kệ, vốn là nguyên nhân hư hỏng phổ biến nhất của hệ drive-in.
Thứ tư, chi phí vận hành kho lạnh giảm mạnh vì thời gian xe nâng và người vận hành ở trong buồng lạnh ngắn hơn. Thứ năm, hệ linh hoạt: một xe shuttle có thể luân chuyển giữa nhiều kênh, nên số lượng xe được tính theo thông lượng thực tế chứ không theo số kênh. Cuối cùng, đây là bước đệm hợp lý trước khi tiến tới kho hoàn toàn tự động, giúp doanh nghiệp đầu tư theo giai đoạn.
Cấu tạo và thông số kỹ thuật hệ pallet shuttle
Hệ gồm khung kệ chịu lực thiết kế riêng cho lòng kênh, đôi ray đỡ pallet chạy suốt chiều sâu, xe shuttle tự hành dùng pin sạc, bộ điều khiển không dây và các phụ kiện an toàn đầu kênh. Khung đứng dùng thép dày 2,0–3,0 mm, giằng chéo bắt bu lông; ray đỡ được cán định hình và hàn tăng cứng để chịu tải liên tục cùng ma sát của bánh xe shuttle.
Thông số phổ biến: độ sâu kênh 10–40 pallet, tải trọng mỗi pallet 1.000–1.500 kg, chiều cao khung 6–14 m, tốc độ xe shuttle 0,6–1,2 m/s khi có tải, thời gian sạc pin 2–4 giờ cho 8–10 giờ vận hành. Xe hoạt động được trong dải nhiệt từ −30 °C đến 45 °C với cấu hình kho lạnh. Toàn bộ cấu kiện sơn tĩnh điện 60–80 micron, chân khung bắt bu lông nở, sàn kho cần phẳng và chịu lực tốt vì tải tập trung lớn.
Ứng dụng pallet shuttle theo ngành
Kho lạnh thực phẩm và thuỷ sản là nhóm hưởng lợi nhiều nhất nhờ tiết kiệm diện tích lạnh và giảm thời gian mở cửa buồng. Nhà máy đồ uống, sữa, bánh kẹo dùng pallet shuttle cho kho thành phẩm theo lô sản xuất lớn. Ngành bao bì, giấy, nhựa và hoá chất công nghiệp áp dụng cho nguyên liệu đồng nhất. Trung tâm phân phối bán lẻ dùng hệ này cho nhóm mã hàng vòng quay nhanh với tồn kho lớn.
Trong bố trí tổng thể, khu dự trữ dùng pallet shuttle, khu soạn hàng lẻ dùng kệ Carton Flow hoặc kệ trung tải, còn nhóm mã hàng nhiều chủng loại nhưng ít pallet giữ trên kệ Selective. Phân vùng như vậy tối ưu đồng thời cả sức chứa lẫn năng suất soạn đơn.
So sánh pallet shuttle với Drive-In, Push Back và ASRS
So với kệ Drive-In, pallet shuttle có mật độ tương đương hoặc cao hơn nhưng thông lượng gấp nhiều lần và gần như loại bỏ hư hỏng do va chạm; đổi lại chi phí đầu tư ban đầu cao hơn. So với kệ Push Back, shuttle sâu hơn nhiều và không giới hạn ở 6 pallet mỗi kênh. So với kho ASRS hoàn toàn tự động, shuttle rẻ hơn đáng kể, triển khai nhanh hơn và vẫn tận dụng đội xe nâng sẵn có.
Quy tắc chọn: nếu mỗi mã hàng có từ 10 pallet trở lên, thông lượng cao và mặt bằng đắt đỏ, pallet shuttle thường cho chi phí trên mỗi vị trí pallet tốt nhất trong nhóm mật độ cao. Long Quyền tính toán bằng dữ liệu tồn kho thực tế và số lượt xuất nhập mỗi giờ để đề xuất số kênh, số xe shuttle và phương án đầu tư theo giai đoạn.
Quy trình triển khai, bảo hành và bảo trì
Chúng tôi khảo sát mặt bằng, độ phẳng và cường độ sàn, dữ liệu tồn kho theo mã và thông số xe nâng, sau đó dựng layout 3D với các phương án độ sâu kênh, kèm bảng so sánh sức chứa và thông lượng, gửi báo giá bóc tách trong 24 giờ. Sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày; xe shuttle được chạy thử tải thật trước khi giao.
Lắp đặt yêu cầu căn ray bằng máy laser để xe chạy êm và định vị chính xác, sau đó nghiệm thu bằng chu trình nhập – xuất đầy kênh cùng đội vận hành của khách. Bảo hành kết cấu 2–5 năm, bảo hành xe shuttle theo điều kiện sử dụng. Bảo trì gồm kiểm tra bánh xe, cảm biến, pin, vệ sinh ray hằng tháng và bảo dưỡng chuyên sâu hằng năm. Bổ sung phụ kiện an toàn đầu dãy và tham khảo dịch vụ trọn gói để hệ vận hành ổn định lâu dài.
Câu hỏi thường gặp
- Một kênh pallet shuttle chứa được bao nhiêu pallet?
- Phổ biến 10–40 pallet mỗi kênh tuỳ chiều sâu nhà kho. Độ sâu tối ưu thường được tính theo số pallet tồn trung bình của từng mã hàng chủ lực.
- Cần bao nhiêu xe shuttle cho một kho?
- Số xe tính theo thông lượng xuất nhập mỗi giờ chứ không theo số kênh. Một xe có thể phục vụ nhiều kênh, xe nâng sẽ di chuyển xe giữa các kênh khi cần.
- Pallet shuttle dùng được trong kho lạnh không?
- Có. Cấu hình kho lạnh hoạt động được tới −30 °C, dùng pin và vật liệu chịu lạnh, đồng thời giúp giảm mạnh thời gian người và xe nâng ở trong buồng lạnh.
- Hệ hỗ trợ FIFO hay LIFO?
- Cả hai. Kênh một đầu vận hành LIFO; nếu bố trí kênh thông hai đầu với lối nhập và lối xuất riêng, hệ chạy được FIFO hoàn chỉnh.
- Sàn kho cần đạt yêu cầu gì?
- Sàn phải phẳng, không nứt vỡ và đủ cường độ chịu tải tập trung tại chân khung. Nếu sàn hiện hữu chưa đạt, cần mài phẳng hoặc gia cố trước khi lắp đặt.
- Có thể nâng cấp kho drive-in hiện tại lên shuttle không?
- Có trong nhiều trường hợp, nhưng cần thay ray đỡ và kiểm tra lại khả năng chịu lực của khung. Chúng tôi khảo sát hiện trạng và báo phương án cải tạo cụ thể.
