Trụ Chống Va
Phần lớn sự cố sập kệ bắt đầu từ một chân khung bị móp — trụ chống va nhận lực thay cho cột kệ với chi phí rất nhỏ.
Trụ chống va kệ dạng ống thép đứng độc lập, chịu va đập mạnh từ xe nâng, sơn tĩnh điện màu vàng cảnh báo. Sản xuất ISO tại Xuân Phương, báo giá trong 24 giờ.
Cấu tạo & lắp đặt

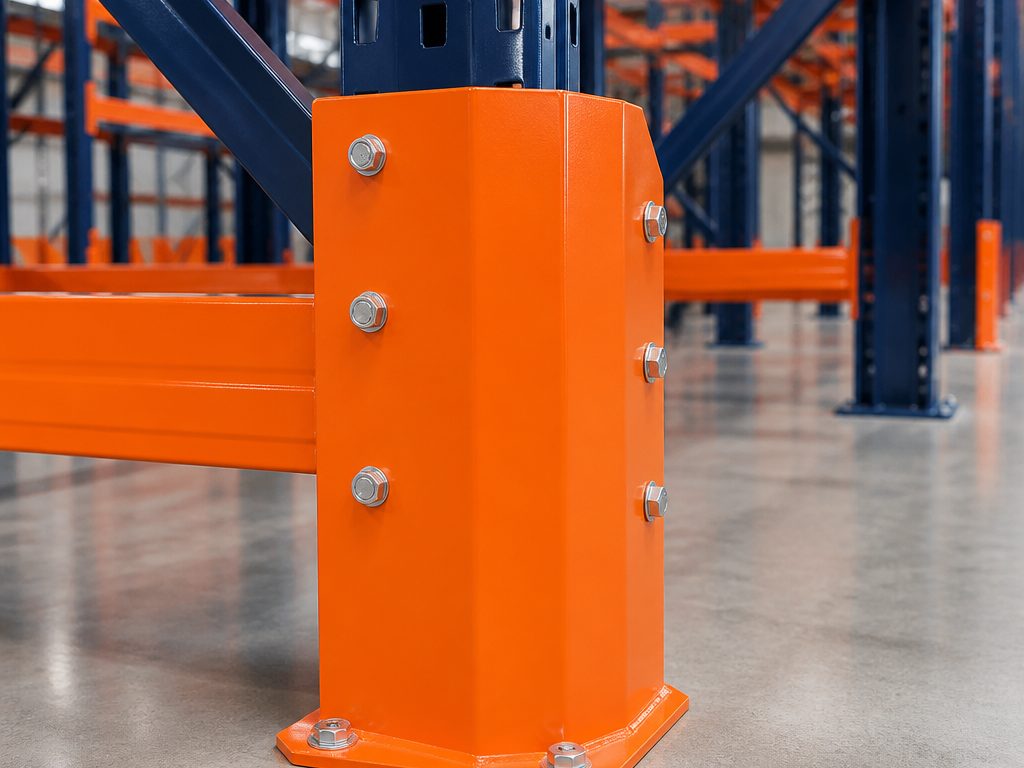

Cận cảnh sản phẩm Chi tiết trụ chống va thép dày, hoàn thiện sơn tĩnh điện bền màu.

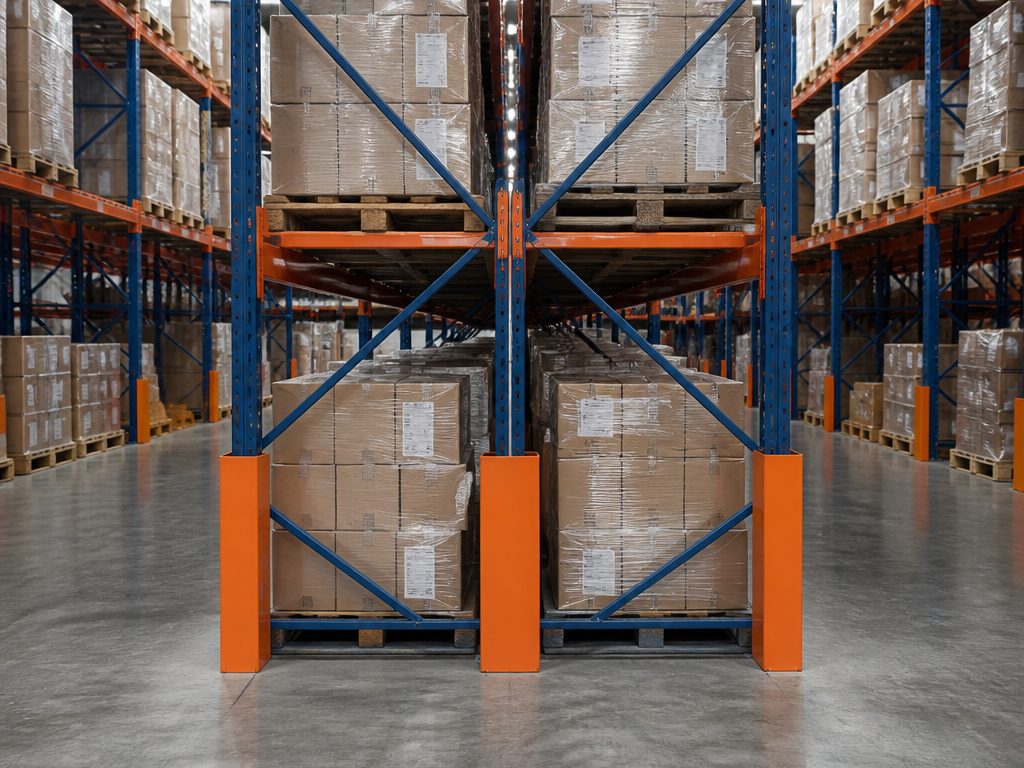

Lắp đặt thực tế Trụ chống va sau khi lắp tại dãy kệ đang vận hành trong kho.

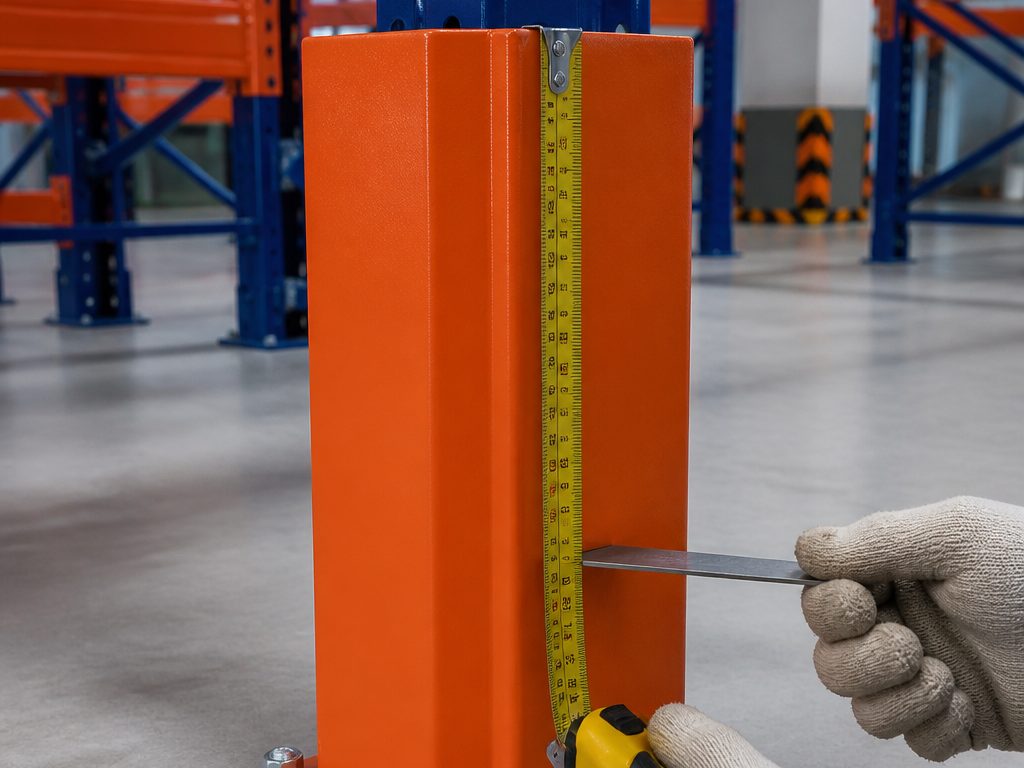

Kích thước & thông số Kích thước và tiết diện trụ chống va theo bảng thông số tham khảo.
Thi công & hiệu quả

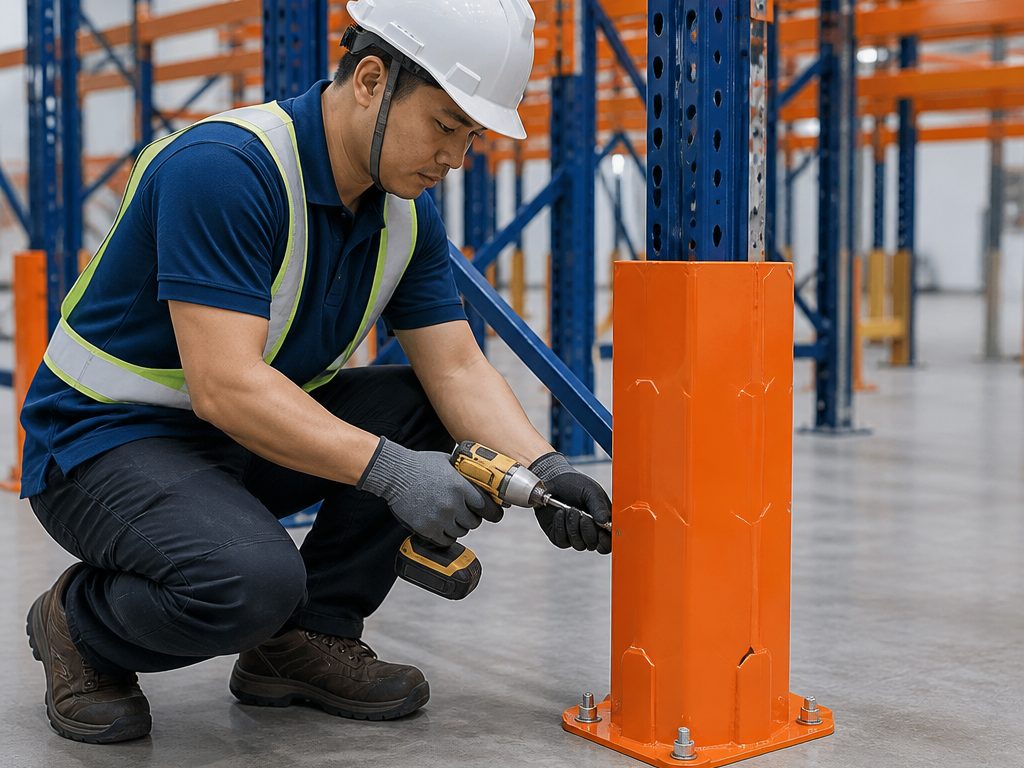

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

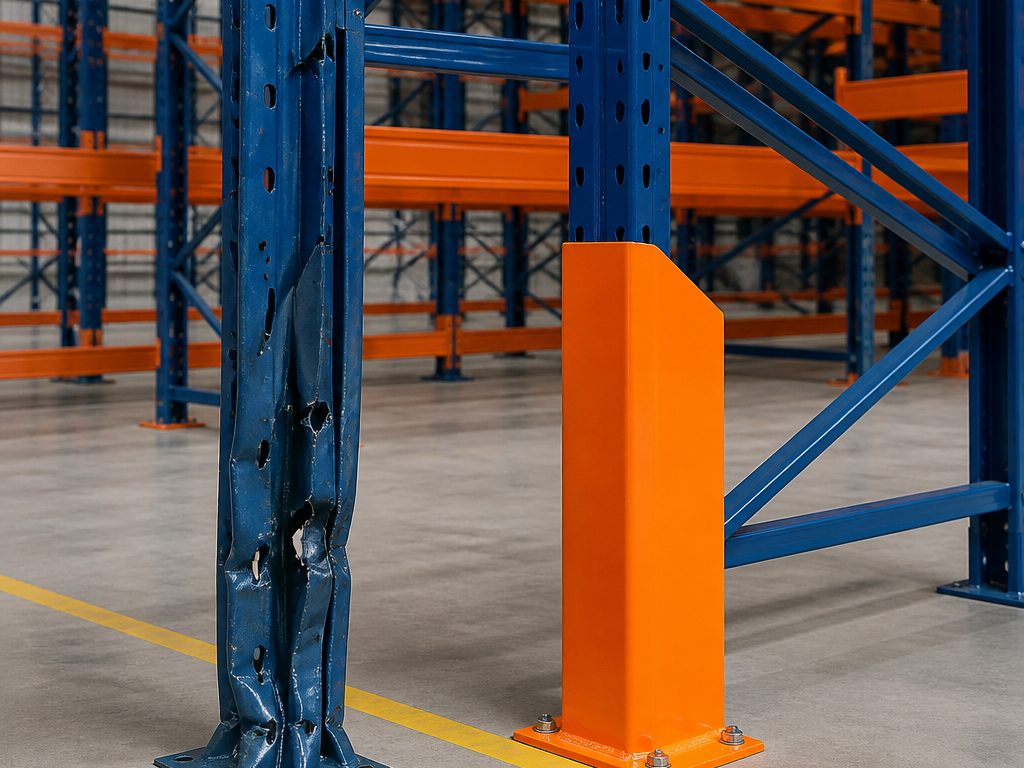

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

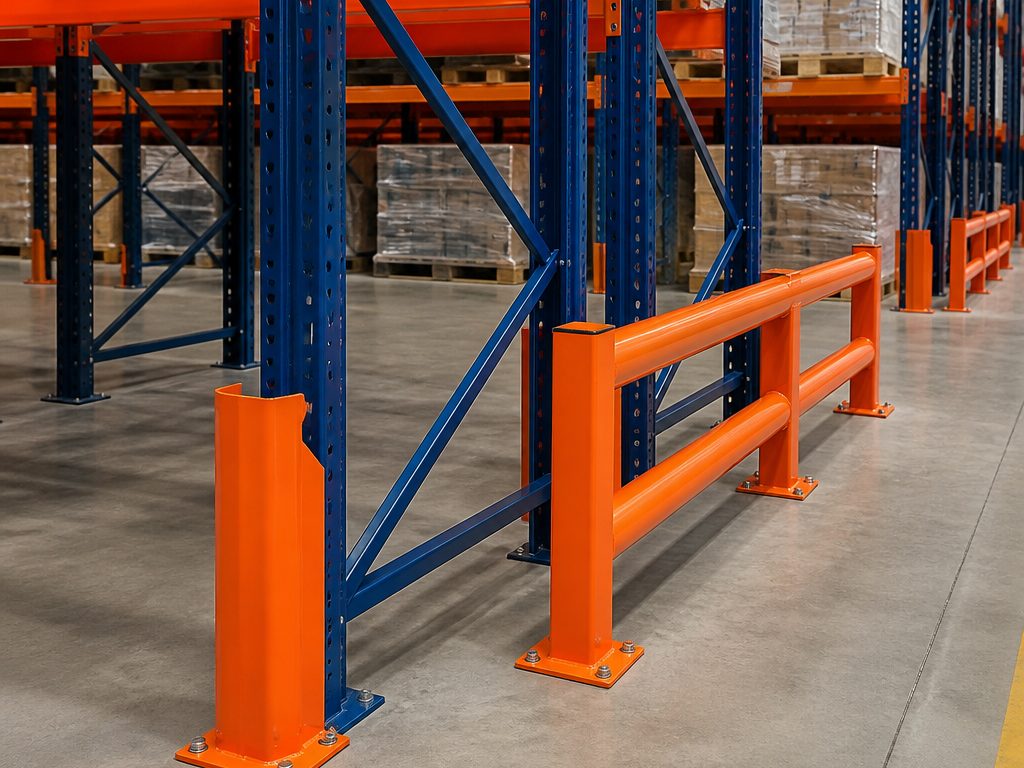

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Bảo vệ chân khung tại góc cua Đặt tại đầu dãy, góc cua và điểm giao lối đi — những vị trí xe nâng dễ quệt vào cột kệ nhất.
- Hấp thụ lực va chạm Kết cấu thép dày kèm chân đế rộng biến dạng có kiểm soát, tiêu tán năng lượng va chạm thay vì truyền vào khung kệ.
- Bắt nở sàn, thay thế dễ Cố định bằng bulông nở xuống nền; khi trụ hư hỏng chỉ cần thay riêng trụ, không phải đụng tới hệ kệ.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Chiều cao | 400 – 1.200 mm |
| Kiểu | Trụ đơn, trụ chữ U ôm chân khung, trụ góc |
| Vật liệu | Thép ống / thép hộp dày 3 – 6 mm |
| Hoàn thiện | Sơn cam phản quang hoặc vàng cảnh báo |
| Lắp đặt | Bulông nở xuống nền bê tông |
Trụ chống va kệ là gì?
Trụ chống va kệ là thiết bị bảo vệ dạng ống thép đứng độc lập, được cắm cố định xuống nền tại các vị trí đầu dãy, góc kệ hoặc lối đi giao cắt để hấp thụ toàn bộ lực va chạm trước khi lực này tiếp cận được khung kệ. Khác với thanh chắn ôm sát chân cột, trụ chống va đứng tách biệt hoàn toàn với kết cấu kệ nên không truyền lực trực tiếp vào chân cột, phù hợp với những vị trí chịu va đập mạnh và thường xuyên nhất trong kho.
Trụ chống va kệ thường xuất hiện tại các điểm xe nâng phải rẽ hoặc lùi gần kệ, nơi tần suất va chạm cao hơn hẳn các vị trí khác. Đây là hạng mục được khuyến nghị lắp đặt ưu tiên hàng đầu trong danh mục phụ kiện an toàn khi thiết kế bố trí kho có mật độ vận hành xe nâng lớn.
Vai trò an toàn và lợi ích của trụ chống va
Thứ nhất, trụ chống va hấp thụ lực va chạm độc lập với khung kệ, nên ngay cả khi bị xe nâng tông trực diện, trụ biến dạng nhưng khung chính vẫn được bảo toàn nguyên vẹn. Thứ hai, vì đặt tại các vị trí rủi ro cao như góc dãy và lối rẽ, trụ chống va giúp giảm đáng kể tần suất sự cố nghiêm trọng dẫn đến sập kệ dây chuyền.
Thứ ba, trụ sơn màu vàng nổi bật đóng vai trò cảnh báo trực quan cho tài xế xe nâng, giúp giảm tốc độ và chú ý hơn khi tiếp cận khu vực kệ. Thứ tư, do có thể thay thế độc lập mà không ảnh hưởng đến khung kệ đang chịu tải, chi phí sửa chữa khi trụ bị hư hỏng thấp hơn rất nhiều so với việc phải xử lý một chân cột kệ bị cong vênh.
Cấu tạo, vật liệu và thông số kỹ thuật
Trụ chống va kệ được chế tạo từ ống thép tròn hoặc vuông dày 3–6 mm, đường kính hoặc cạnh phổ biến 76–114 mm tuỳ mức độ va đập cần chịu. Chiều cao trụ thường 600–1.200 mm, đủ để chắn cả va chạm từ càng nâng lẫn thân xe. Đế trụ được hàn bản mã thép dày, khoan lỗ bắt bu lông nở M12–M16 xuống nền bê tông, đảm bảo chịu được lực giật ngang khi va chạm mạnh.
Bề mặt hoàn thiện sơn tĩnh điện 60–80 micron màu vàng an toàn hoặc kết hợp sọc đen phản quang để tăng khả năng nhận diện trong điều kiện ánh sáng yếu. Với khu vực có xe nâng tải trọng lớn hoặc tốc độ cao, có thể tăng đường kính ống và độ dày thép lên mức cao nhất trong dải thông số để đảm bảo trụ không bị gãy đứt khi va chạm mạnh.
Tiêu chuẩn áp dụng cho trụ chống va kệ
Việc bố trí và thiết kế trụ chống va tại Long Quyền tham chiếu nguyên tắc bảo vệ kết cấu theo tiêu chuẩn kệ thép FEM 10.2.02 và khuyến nghị an toàn kho vận RMI/ANSI MH16.1 về vị trí, chiều cao lắp đặt thiết bị bảo vệ tại các điểm giao cắt và đầu dãy kệ. Thép chế tạo trụ được kiểm tra độ dày, độ bền kéo trước khi đưa vào sản xuất để đảm bảo khả năng chịu va đập đúng thiết kế.
Toàn bộ quy trình cắt ống, hàn đế, sơn phủ và kiểm tra kích thước được thực hiện tại nhà máy KCN Xuân Phương theo hệ thống quản lý chất lượng ISO, đảm bảo trụ đạt độ đồng đều và độ bền cần thiết trước khi bàn giao lắp đặt tại công trình.
Cách chọn đúng loại trụ chống va theo nhu cầu kho
Với các vị trí góc dãy kệ và điểm xe nâng thường xuyên rẽ hoặc lùi, nên chọn trụ đường kính lớn, độ dày thép 5–6 mm để chịu được lực va đập mạnh và lặp lại nhiều lần. Với lối đi phụ ít xe nâng qua lại, có thể dùng trụ đường kính nhỏ hơn, độ dày 3–4 mm để tối ưu chi phí đầu tư.
Với hệ kệ Selective có mật độ dãy dày đặc, nên ưu tiên lắp trụ tại toàn bộ các đầu dãy tiếp giáp lối đi chính. Với kệ Drive-In, do xe nâng phải đi sâu vào trong lòng kệ, nên kết hợp trụ chống va tại cửa vào kênh với thanh chắn bảo vệ kệ bên trong để bảo vệ đa lớp cho toàn bộ tuyến di chuyển của xe nâng.
Hướng dẫn lắp đặt trụ chống va đúng kỹ thuật
Trước khi lắp, cần xác định chính xác các điểm rủi ro va chạm cao dựa trên luồng di chuyển thực tế của xe nâng trong kho, sau đó đánh dấu vị trí đặt trụ đảm bảo không cản trở lối đi tối thiểu theo quy định. Đế trụ được khoan bu lông nở M12–M16 xuống nền bê tông, độ sâu khoan tuân theo khuyến nghị của nhà sản xuất bu lông để chịu được lực giật ngang khi va chạm.
Sau khi lắp, cần kiểm tra độ thẳng đứng của trụ và độ chắc chắn của liên kết đế bằng cách tác động lực thử theo phương ngang. Với khu vực có nguy cơ va chạm rất cao, nên lắp thêm lớp đệm cao su hoặc sơn phản quang bổ sung để tăng khả năng cảnh báo cho người vận hành xe nâng vào ban đêm hoặc trong kho thiếu sáng.
Case thực tế: bảo vệ góc kệ tại kho sản xuất linh kiện
Một nhà máy sản xuất linh kiện điện tử tại Đồng Nai vận hành kệ trung tải và kệ pallet trong cùng khu vực, với xe nâng thường xuyên rẽ gấp tại các góc dãy để phục vụ chuyền sản xuất. Trước khi lắp trụ chống va, khách hàng ghi nhận nhiều lần góc kệ bị lệch nhẹ do va chạm liên tục, ảnh hưởng đến độ thẳng hàng của cả dãy.
Sau khi Long Quyền khảo sát và lắp trụ chống va đường kính lớn tại toàn bộ các góc rẽ, tình trạng lệch khung không còn tái diễn, đồng thời tốc độ lưu thông của xe nâng qua khu vực này ổn định hơn nhờ ranh giới va chạm được xác định rõ ràng bằng màu sắc cảnh báo trên trụ.
Chính sách bảo hành và bảo trì trụ chống va
Long Quyền bảo hành trụ chống va kệ 12–24 tháng cho lỗi vật liệu và gia công, thời gian sản xuất phổ biến 5–15 ngày tuỳ số lượng và quy cách đường kính, chiều cao yêu cầu. Đơn hàng lắp kèm dự án kệ mới sẽ được sản xuất và bàn giao đồng bộ theo tiến độ chung của công trình.
Về bảo trì, cần kiểm tra định kỳ hằng tháng độ thẳng đứng, tình trạng móp méo và độ chắc chắn của bu lông neo tại đế trụ. Trụ bị biến dạng nặng sau va chạm mạnh cần được thay mới ngay để duy trì khả năng bảo vệ. Tham khảo thêm phụ kiện kệ kho hàng và rào chắn an toàn kho để hoàn thiện giải pháp an toàn tổng thể cho kho vận.
Câu hỏi thường gặp
- Trụ chống va nên lắp ở những vị trí nào trong kho?
- Ưu tiên góc dãy kệ, đầu kênh drive-in và các điểm xe nâng thường xuyên rẽ hoặc lùi — đây là những vị trí có tần suất va chạm cao nhất.
- Trụ chống va có cần khoan sàn không?
- Có, đế trụ được bắt bu lông nở M12–M16 xuống nền bê tông để chịu được lực giật ngang khi xảy ra va chạm mạnh.
- Đường kính trụ bao nhiêu là phù hợp?
- Phổ biến 76–114 mm tuỳ mức độ va đập; vị trí rủi ro cao nên chọn đường kính lớn và độ dày thép 5–6 mm.
- Trụ chống va có thay thế được thanh chắn bảo vệ chân cột không?
- Không hoàn toàn thay thế, hai loại phụ kiện thường được kết hợp: trụ đứng độc lập ở vị trí va đập mạnh, thanh chắn ôm chân cột ở vị trí còn lại.
- Trụ bị va chạm móp có cần thay ngay không?
- Nên thay khi biến dạng đáng kể vì khả năng hấp thụ lực đã giảm; kiểm tra định kỳ hằng tháng giúp phát hiện sớm tình trạng này.
- Thời gian sản xuất trụ chống va mất bao lâu?
- Thông thường 5–15 ngày tuỳ số lượng và quy cách; đơn hàng đi kèm dự án kệ mới được đồng bộ tiến độ chung.
