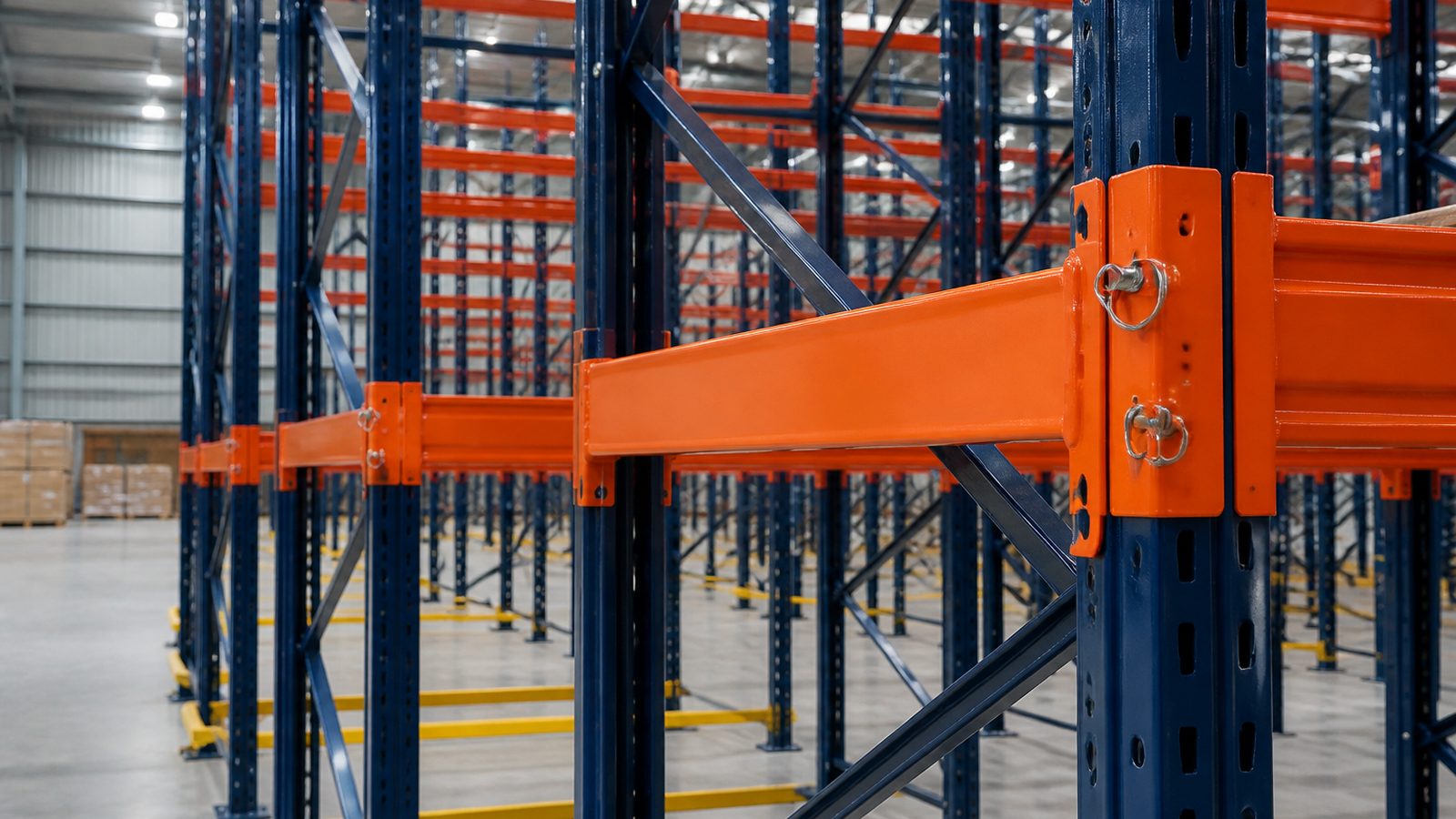

Thanh Beam
Box beam chịu tải cao với chốt khóa an toàn chống bật — bổ sung tầng hoặc thay beam hỏng cho hệ kệ đang vận hành.
Thanh beam kệ thép dày 1,5–3,0 mm, tải trọng mỗi cặp 1.000–4.000 kg, lắp vừa Selective và Drive-In. Báo giá chi tiết theo tải trọng thực tế trong 24 giờ.
Cấu tạo & lắp đặt

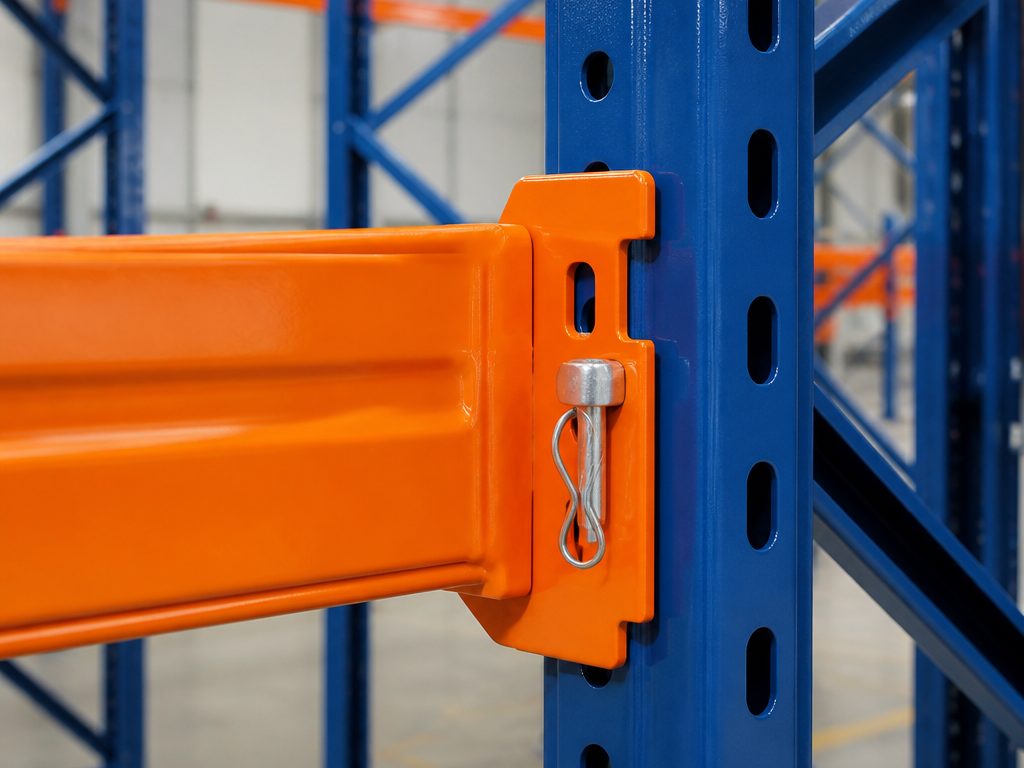

Cận cảnh sản phẩm Chi tiết thanh beam thép dày, hoàn thiện sơn tĩnh điện bền màu.

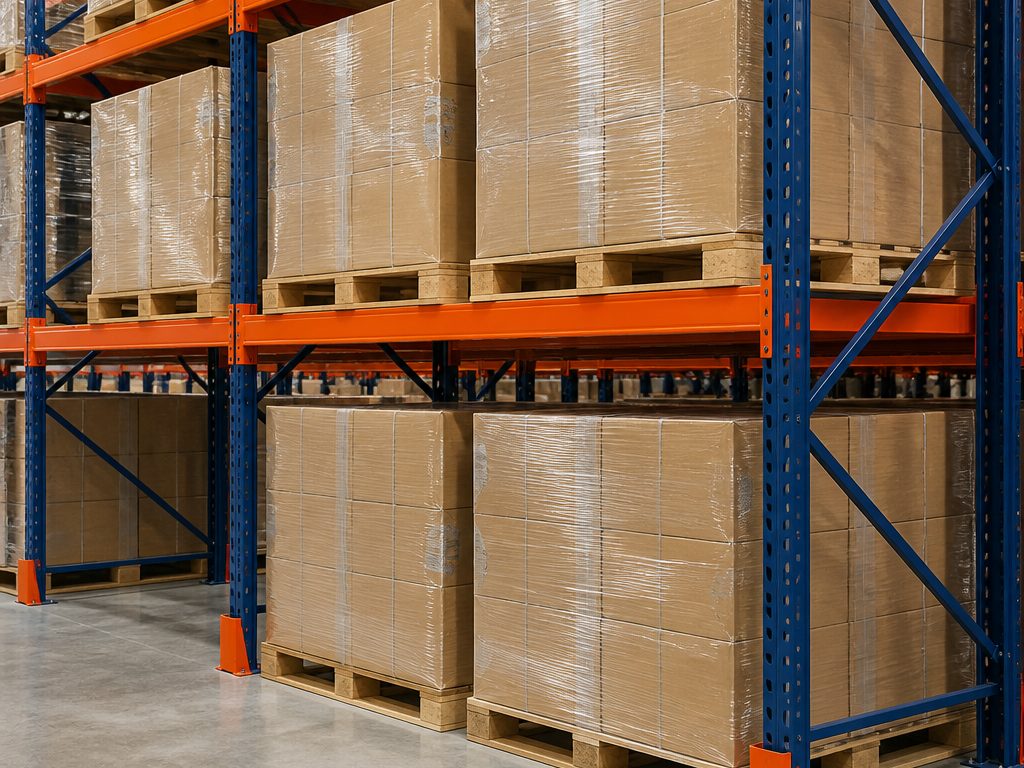

Lắp đặt thực tế Thanh beam sau khi lắp tại dãy kệ đang vận hành trong kho.

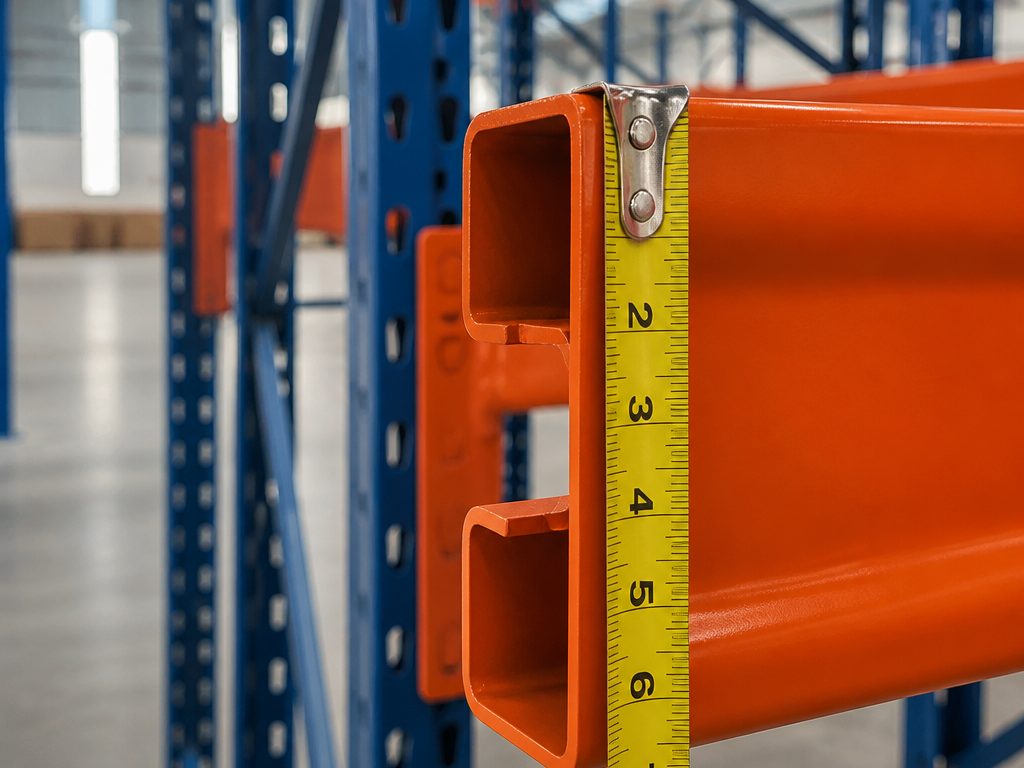

Kích thước & thông số Kích thước và tiết diện thanh beam theo bảng thông số tham khảo.
Thi công & hiệu quả

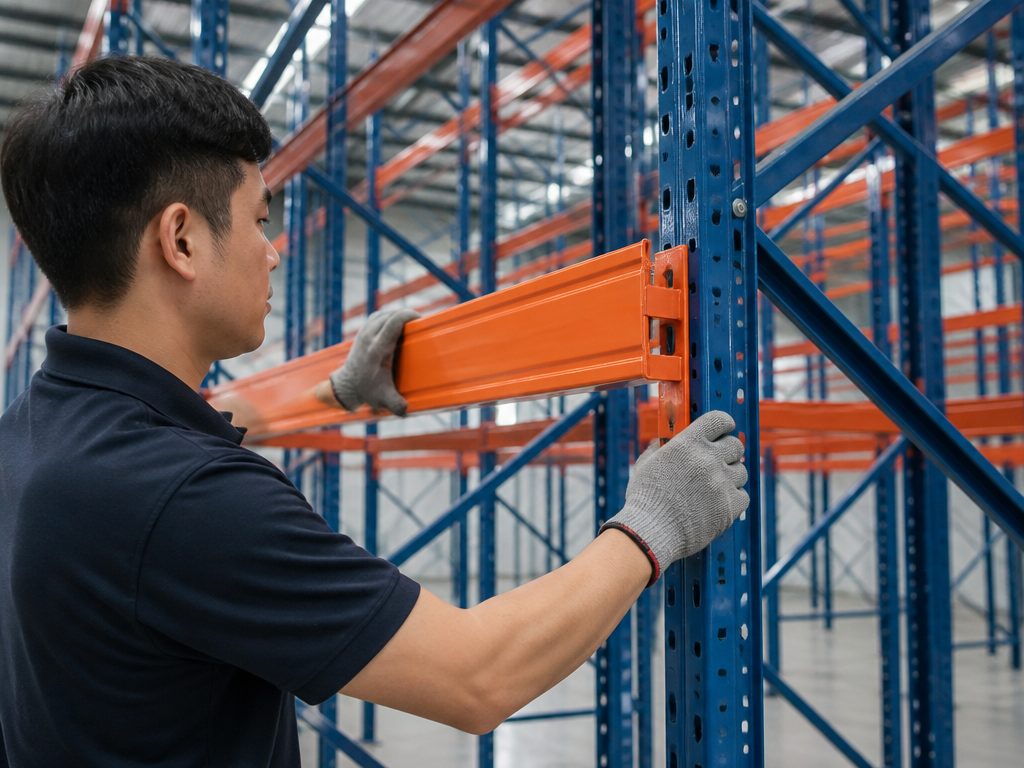

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

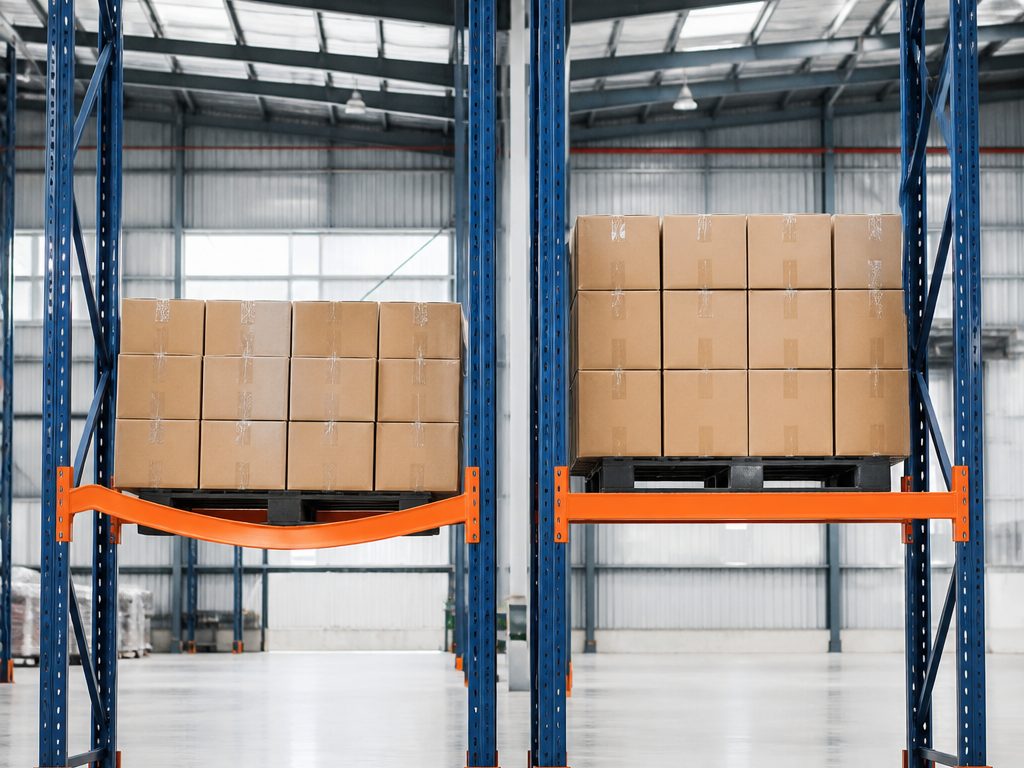

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

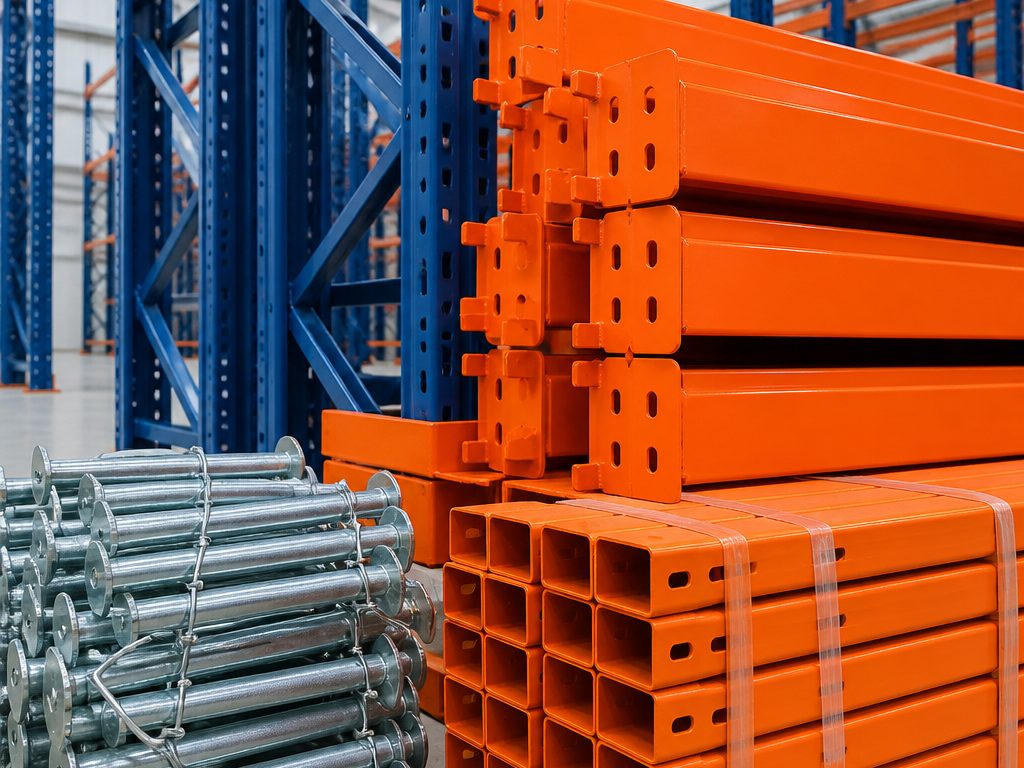

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Box beam nhiều tiết diện Nhiều lựa chọn chiều cao và độ dày beam theo tải trọng pallet, từ hàng nhẹ đến pallet vài tấn.
- Khóa an toàn chống bật Chốt khóa cài vào đầu connector, ngăn beam bật lên khi càng xe nâng móc trúng trong lúc rút pallet.
- Sản xuất theo bước lỗ khung có sẵn Đầu connector chế tạo khớp bước lỗ và kiểu lỗ của khung hiện hữu, lắp trực tiếp không cần thay khung.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Chiều dài beam | 1.800 / 2.300 / 2.700 mm và theo yêu cầu |
| Tiết diện | Box beam 80 – 140 mm chiều cao |
| Tải trọng mỗi cặp | 1.000 – 4.000 kg tùy tiết diện và nhịp |
| Khóa an toàn | Chốt cài thép, tiêu chuẩn trên mọi beam |
| Hoàn thiện | Sơn tĩnh điện màu cam công nghiệp |
Thanh beam kệ là gì?
Thanh beam kệ là dầm ngang liên kết giữa hai khung đứng, tạo thành từng tầng chứa hàng trong hệ kệ pallet. Mỗi cặp thanh beam cùng hai khung đứng hình thành một ô tải, chịu toàn bộ trọng lượng pallet đặt phía trên và truyền lực xuống chân khung. Thanh beam kệ được sản xuất theo dạng thép cán định hình tiết diện hộp hoặc chữ C, hai đầu có móc hoặc bát cài ăn khớp với lỗ trên khung đứng, cho phép điều chỉnh độ cao tầng theo từng loại hàng hoá.
Đây là cấu kiện chịu lực trực tiếp nên chất lượng thép, độ dày và công nghệ hàn móc quyết định phần lớn độ an toàn của cả hệ kệ. Long Quyền sản xuất thanh beam kệ theo từng đơn hàng cụ thể, tính toán tải trọng dựa trên loại hàng, số tầng và khoảng cách khung để đảm bảo hệ số an toàn phù hợp tiêu chuẩn.
Vai trò an toàn và lợi ích của thanh beam đạt chuẩn
Thanh beam kệ chịu tải trọng động lớn nhất trong toàn bộ kết cấu vì phải nâng đỡ hàng hoá liên tục qua nhiều chu kỳ xuất nhập. Nếu thanh beam không đủ độ dày thép hoặc mối hàn móc yếu, nguy cơ võng, gãy đột ngột hoặc bung khỏi khung đứng rất cao, kéo theo sập tầng và ảnh hưởng cả dãy kệ liền kề. Vì vậy thanh beam kệ đạt chuẩn phải được kiểm định tải trọng thực tế trước khi xuất xưởng, không chỉ tính toán trên lý thuyết.
Lợi ích của thanh beam kệ chất lượng tốt gồm: độ võng nằm trong giới hạn cho phép (thường dưới 1/200 chiều dài nhịp), tuổi thọ sử dụng 10–15 năm trong điều kiện vận hành bình thường, khả năng điều chỉnh độ cao tầng linh hoạt theo pallet, và giảm rủi ro tai nạn lao động trong kho. Đầu tư đúng ngay từ đầu vào thanh beam kệ giúp doanh nghiệp tránh chi phí thay thế, ngừng vận hành và bồi thường thiệt hại về sau.
Cấu tạo, vật liệu và thông số kỹ thuật thanh beam
Thanh beam kệ thường có tiết diện hộp chữ nhật hoặc chữ C, được cán định hình từ thép tấm dày 1,5–3,0 mm tuỳ tải trọng thiết kế. Hai đầu thanh beam hàn bát cài hoặc móc thép dày 4–6 mm, gia cường thêm gân dập để tăng độ cứng và chống xoắn khi chịu tải lệch tâm. Bề mặt thanh beam được sơn tĩnh điện 60–80 micron sau khi xử lý bề mặt (tẩy dầu mỡ, phốt phát hoá), giúp chống gỉ sét trong môi trường kho thông thường lẫn kho có độ ẩm cao.
Thông số phổ biến: chiều dài 1.100–2.700 mm tuỳ khoảng cách khung, tải trọng mỗi cặp thanh beam 1.000–4.000 kg tuỳ tiết diện và chiều dài nhịp, màu sơn tiêu chuẩn cam hoặc xanh dương để dễ nhận diện khi kiểm tra định kỳ. Với hệ kệ Selective Pallet và kệ Drive-In, thanh beam kệ được tính toán riêng theo số tầng và loại pallet sử dụng, không dùng chung một thông số cho mọi dự án.
Tiêu chuẩn áp dụng cho thanh beam kệ pallet
Thanh beam kệ tại Long Quyền được thiết kế và kiểm định theo các tiêu chuẩn tham chiếu quốc tế phổ biến trong ngành kệ pallet như FEM 10.2.02 và RMI, kết hợp với quy trình kiểm soát chất lượng nội bộ theo ISO. Mỗi lô thanh beam đều được kiểm tra kích thước, độ dày thép, chất lượng mối hàn móc và thử tải mẫu trước khi đưa vào sản xuất hàng loạt.
Việc tuân thủ tiêu chuẩn không chỉ dừng ở khâu sản xuất mà còn xuyên suốt quá trình sử dụng: doanh nghiệp cần treo bảng tải trọng cho phép tại đầu mỗi dãy kệ, kiểm tra định kỳ tình trạng thanh beam và không tự ý thay thế bằng cấu kiện không rõ nguồn gốc, vì mỗi hệ khung đứng và thanh beam kệ được thiết kế đồng bộ với nhau.
Cách chọn đúng loại và kích thước thanh beam
Để chọn đúng thanh beam kệ, cần xác định rõ ba yếu tố: tải trọng mỗi pallet, khoảng cách giữa hai khung đứng (chiều dài nhịp), và số tầng lưu trữ theo chiều cao kho. Tải trọng càng lớn hoặc nhịp càng dài thì thanh beam cần tiết diện lớn hơn và thép dày hơn để giữ độ võng trong giới hạn an toàn. Với hàng hoá nặng, không đều tải hoặc dễ va chạm, nên chọn thanh beam có gân gia cường và móc dày hơn mức tối thiểu.
Ngoài ra cần đồng bộ thanh beam với loại khung đứng đang sử dụng vì mỗi nhà sản xuất có kiểu móc cài khác nhau, không lắp lẫn được. Với kho dùng khung đứng và phụ kiện kệ từ nhiều nguồn khác nhau, nên nhờ đơn vị chuyên môn kiểm tra khả năng tương thích trước khi lắp đặt để tránh rủi ro mất an toàn.
Hướng dẫn lắp đặt thanh beam đúng kỹ thuật
Lắp đặt thanh beam kệ bắt đầu bằng việc dựng khung đứng thẳng đứng, cân chỉnh bằng ni-vô và cố định tạm vào sàn. Sau đó đưa thanh beam vào đúng vị trí lỗ trên khung, gõ nhẹ để móc ăn khớp hoàn toàn, kiểm tra bằng cách kéo thử theo phương ngang để đảm bảo thanh beam không bị tuột. Mỗi tầng cần lắp đủ cả hai thanh beam song song trước khi đặt tải, tuyệt đối không đặt hàng lên một thanh beam đơn lẻ.
Sau khi lắp xong toàn bộ dãy, cần kiểm tra lại độ thẳng đứng của khung, độ song song giữa các thanh beam cùng tầng và siết chặt các điểm bắt bu lông chân đế. Đội kỹ thuật của Long Quyền thực hiện nghiệm thu bằng cách chất tải thử ở mức tải trọng thiết kế trước khi bàn giao, đảm bảo hệ vận hành ổn định ngay từ ngày đầu sử dụng.
Case thực tế: thay thế thanh beam tại kho khách hàng
Một khách hàng ngành phân phối thực phẩm tại Bình Dương phát hiện một số thanh beam kệ cũ bị võng nhẹ sau nhiều năm sử dụng và tải trọng hàng hoá tăng lên so với thiết kế ban đầu. Long Quyền khảo sát thực tế, đo lại khoảng cách nhịp và tải trọng đang sử dụng, sau đó tư vấn thay thế bằng thanh beam kệ tiết diện lớn hơn, thép dày 2,5 mm thay vì 1,8 mm như cũ.
Quá trình thay thế được thực hiện theo từng cụm nhỏ, hạ tải tạm thời từng ô trước khi tháo lắp để không gián đoạn toàn bộ hoạt động kho. Sau khi hoàn tất, khách hàng được cấp bảng tải trọng mới và lịch kiểm tra định kỳ, giúp hệ kệ trung tải tại kho vận hành an toàn với tải trọng thực tế đã tăng thêm khoảng 30%.
Chính sách bảo hành và bảo trì thanh beam kệ
Thanh beam kệ do Long Quyền sản xuất được bảo hành 12–24 tháng đối với lỗi kết cấu và mối hàn móc trong điều kiện sử dụng đúng tải trọng thiết kế. Thời gian sản xuất thông thường 5–15 ngày tuỳ số lượng và tiết diện đặt hàng, riêng đơn hàng thay thế khẩn cấp có thể rút ngắn để giảm thời gian gián đoạn kho.
Về bảo trì, doanh nghiệp nên kiểm tra thanh beam định kỳ 3–6 tháng một lần, chú ý các dấu hiệu võng, nứt sơn tại vị trí móc hoặc biến dạng do va chạm xe nâng. Khi phát hiện bất thường, cần hạ tải và thay thế ngay, không chờ đến khi hư hỏng nặng. Long Quyền cung cấp dịch vụ bảo trì định kỳ, kiểm tra toàn bộ hệ khung, thanh beam và phụ kiện đi kèm để đảm bảo an toàn vận hành lâu dài.
Câu hỏi thường gặp
- Thanh beam kệ chịu được tải trọng bao nhiêu?
- Tuỳ tiết diện và chiều dài nhịp, phổ biến từ 1.000–4.000 kg mỗi cặp thanh beam. Tải trọng cụ thể luôn được ghi trên bảng tải trọng gắn tại đầu dãy kệ.
- Có thể dùng thanh beam của hãng khác lắp vào khung hiện có không?
- Không nên, vì mỗi nhà sản xuất thiết kế kiểu móc cài riêng. Lắp lẫn có thể khiến thanh beam không ăn khớp hoàn toàn, gây nguy cơ tuột khi chịu tải.
- Thanh beam kệ bị võng nhẹ có cần thay ngay không?
- Cần kiểm tra và hạ tải nếu độ võng vượt giới hạn cho phép. Võng nhẹ kéo dài dưới tải trọng lớn có thể dẫn đến gãy đột ngột, nên xử lý sớm thay vì chờ hư hỏng rõ rệt.
- Thời gian sản xuất thanh beam theo đơn đặt hàng là bao lâu?
- Thông thường 5–15 ngày tuỳ số lượng và tiết diện. Long Quyền có thể ưu tiên đơn hàng thay thế khẩn cấp để giảm thời gian gián đoạn kho.
- Thanh beam kệ có cần sơn lại sau nhiều năm sử dụng không?
- Nếu lớp sơn tĩnh điện bị trầy xước nhiều và có dấu hiệu gỉ sét, nên xử lý sơn lại cục bộ hoặc thay thế để tránh ăn mòn làm giảm khả năng chịu lực.
- Long Quyền có đo đạc thực tế trước khi báo giá thanh beam không?
- Có. Đội kỹ thuật khảo sát khoảng cách nhịp, loại khung đứng hiện có và tải trọng hàng hoá thực tế trước khi tư vấn tiết diện và báo giá phù hợp.
