Satellite Rack
Hệ kệ khối mật độ cực cao với xe satellite chạy sâu trong kênh — giải pháp tối ưu cho kho lạnh và hàng đồng nhất số lượng lớn.
Satellite rack dùng xe con thoi chạy sâu trong kênh, tăng sức chứa 2–3 lần, phù hợp kho lạnh và kho ít mã hàng. Layout 3D và báo giá chi tiết trong 24 giờ.
Cấu tạo hệ Satellite Rack
Xe satellite điều khiển radio Xe con satellite nhận lệnh qua sóng radio, tự di chuyển pallet vào sâu trong kênh lưu trữ.

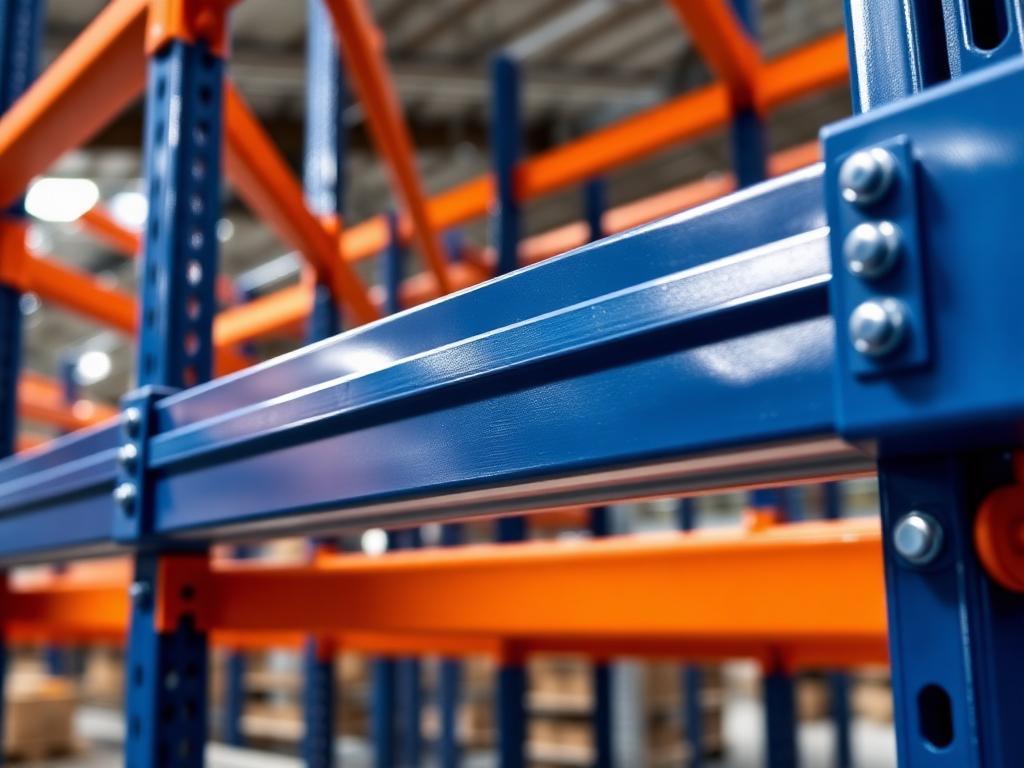

Ray dẫn hướng trong kênh Ray dẫn hướng và profile đỡ được bắt bulông chắc chắn, đảm bảo xe satellite chạy êm và chính xác.

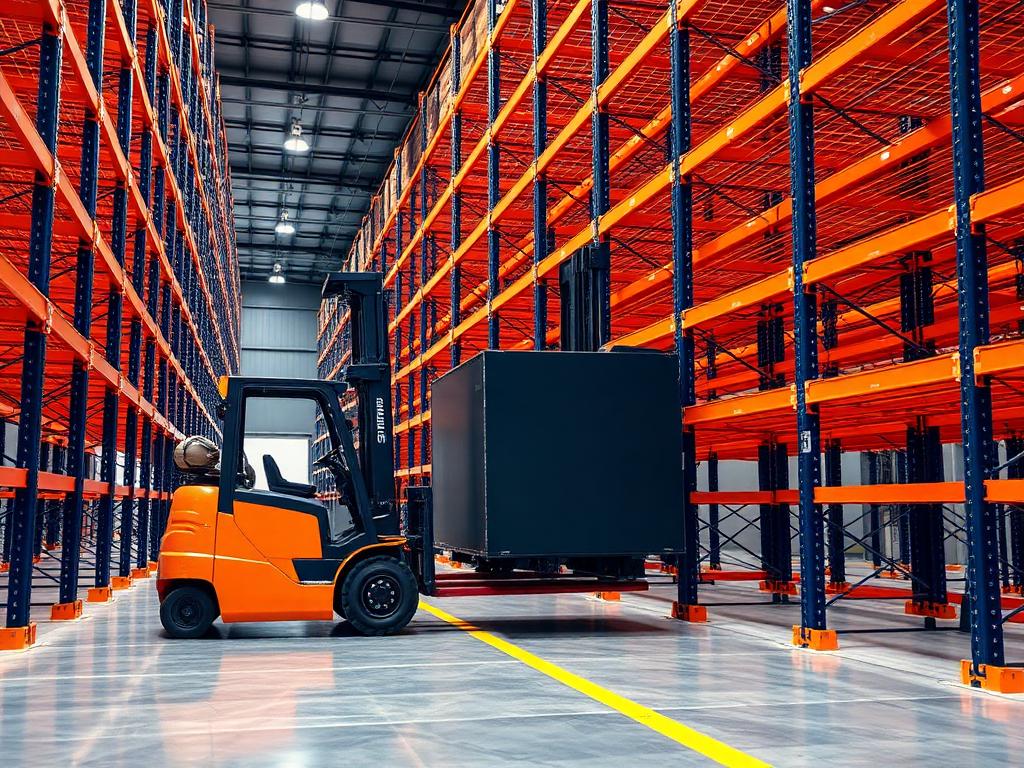

Xe nâng di chuyển shuttle Xe nâng mang xe satellite sang kênh khác, cho phép một xe phục vụ nhiều dãy kệ.
Vận hành & ứng dụng

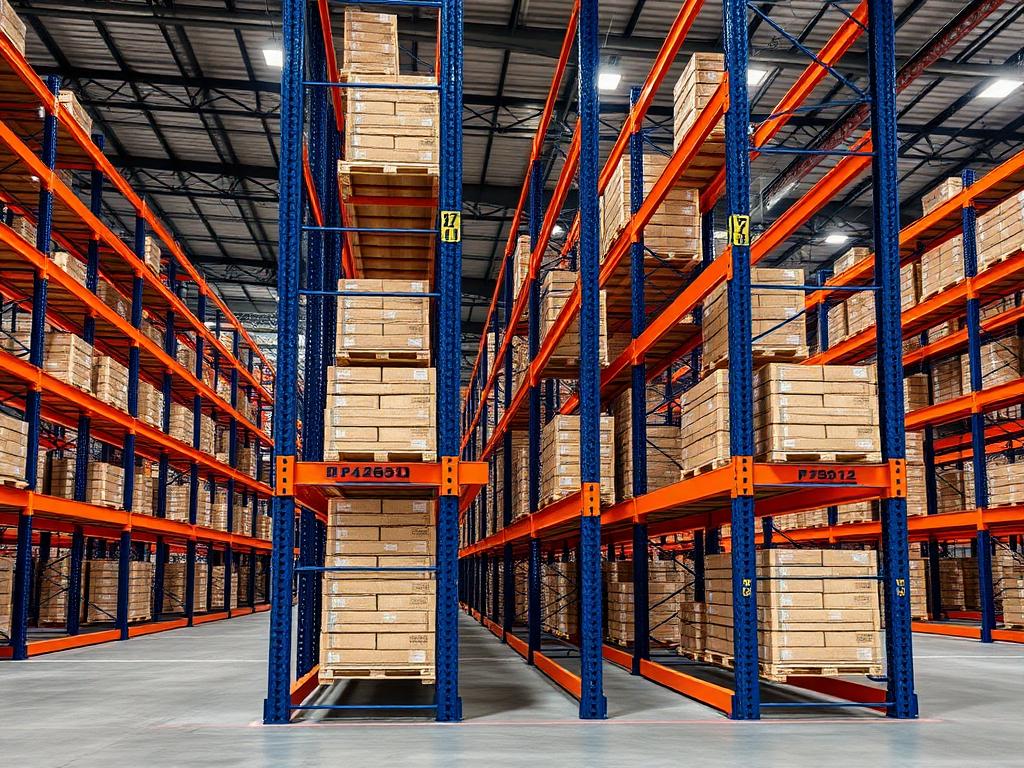

Chế độ FIFO hoặc LIFO Cấu hình kênh thông một đầu hoặc hai đầu để chạy LIFO hay FIFO theo yêu cầu quản lý tồn kho.

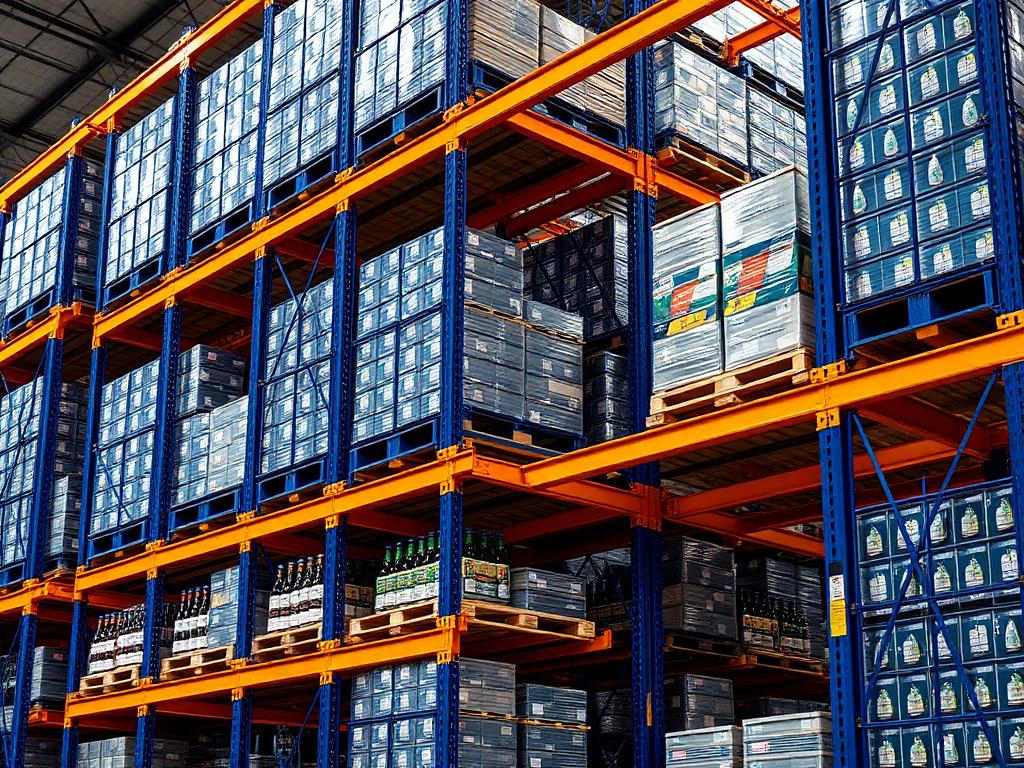

Kho đồ uống mật độ cao Rất phù hợp đồ uống, FMCG, nguyên liệu với khối lượng pallet lớn trên mỗi mã hàng.
Bảo trì & vận hành Long Quyền hướng dẫn vận hành, cung cấp phụ tùng và bảo trì định kỳ cho xe satellite.
Đặc điểm hệ Satellite Rack
- Mật độ lưu trữ cực cao Kênh lưu trữ sâu, gần như loại bỏ toàn bộ lối đi — tối ưu chi phí mỗi mét khối kho lạnh.
- Tối ưu cho kho lạnh Giảm thể tích cần làm lạnh và giảm thời gian nhân sự làm việc trong môi trường -25°C.
- Hàng đồng nhất khối lượng lớn Phù hợp thủy sản, thịt đông lạnh, đồ uống, nông sản — ít mã hàng, nhiều pallet mỗi mã.
- Kết hợp xe satellite & shuttle Xe satellite di chuyển trong kênh, xe nâng hoặc cầu chuyển làn đưa xe sang kênh khác.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Độ sâu kênh | 10 – 40 pallet |
| Nhiệt độ vận hành | tới -25°C (cấu hình kho lạnh) |
| Tải trọng pallet | 800 – 1.500 kg |
| Nguyên tắc | LIFO hoặc FIFO tùy bố trí đầu kênh |
| Điều khiển | Remote hoặc kết nối WMS |
Satellite rack là gì?
Satellite rack, hay kệ con thoi, là hệ kệ pallet mật độ cao sử dụng một xe con thoi tự hành chạy trong lòng kênh để đưa pallet vào và lấy pallet ra. Xe nâng chỉ làm việc ở đầu kênh: đặt xe con thoi vào kênh cần thao tác, đặt pallet lên, phần còn lại do xe con thoi tự thực hiện. Cách vận hành này giữ xe nâng luôn ở ngoài kết cấu kệ, loại bỏ gần như toàn bộ rủi ro va chạm.
Về nguyên lý, satellite rack thuộc cùng họ với hệ pallet shuttle và thường được lựa chọn cho kho cần mật độ cao mà vẫn muốn thao tác đơn giản, đầu tư vừa phải. Hệ đặc biệt hiệu quả với kho có ít mã hàng, số pallet mỗi mã lớn và yêu cầu tận dụng tối đa từng mét vuông mặt bằng.
Lợi ích chi tiết của kệ satellite
Thứ nhất, sức chứa tăng 2–3 lần so với selective trên cùng diện tích vì hệ chỉ cần một lối đi phục vụ cho các kênh sâu 10–35 pallet. Thứ hai, tốc độ xuất nhập cao hơn hẳn drive-in do xe nâng không phải tiến lùi trong lòng kệ, mỗi chu kỳ rút ngắn rõ rệt. Thứ ba, hư hỏng kết cấu giảm mạnh, kéo dài tuổi thọ hệ kệ và giảm chi phí sửa chữa hằng năm.
Thứ tư, chi phí đầu tư thấp hơn kho tự động vì tận dụng đội xe nâng sẵn có và không cần hệ băng tải, phần mềm điều phối phức tạp. Thứ năm, hệ mở rộng linh hoạt: có thể tăng số kênh trước, bổ sung xe con thoi sau khi sản lượng tăng. Thứ sáu, với kho lạnh, thời gian người vận hành ở trong buồng lạnh ngắn hơn nhiều, cải thiện điều kiện lao động và tiết kiệm năng lượng.
Cấu tạo và thông số kỹ thuật hệ satellite
Hệ gồm khung đứng chịu lực, đôi ray đỡ pallet chạy suốt chiều sâu kênh, xe con thoi tự hành dùng pin, điều khiển từ xa và cụm phụ kiện an toàn đầu kênh. Khung đứng dùng thép cán nguội dày 2,0–3,0 mm, giằng chéo bắt bu lông, chân bắt bu lông nở. Ray đỡ được thiết kế vừa chịu tải pallet vừa làm đường chạy cho xe con thoi nên yêu cầu độ thẳng và độ phẳng cao.
Thông số phổ biến: độ sâu kênh 10–35 pallet, tải trọng mỗi pallet 1.000–1.500 kg, chiều cao khung 6–12 m, số tầng 3–6, tốc độ xe 0,6–1,0 m/s khi có tải, pin vận hành 8–10 giờ mỗi lần sạc. Cấu hình kho lạnh hoạt động tới −30 °C. Toàn bộ cấu kiện sơn tĩnh điện 60–80 micron; hệ được lắp thử và chạy kiểm tra hành trình trước khi xuất xưởng.
Ứng dụng kệ satellite theo ngành
Kho lạnh thực phẩm, thuỷ sản đông lạnh và kho thành phẩm nhà máy đồ uống là các ứng dụng điển hình nhờ đặc điểm ít mã hàng, nhiều pallet mỗi mã. Ngành bao bì, giấy, nhựa, phân bón và hoá chất công nghiệp dùng satellite rack cho kho nguyên liệu đồng nhất. Trung tâm phân phối dùng hệ này cho nhóm mã hàng chủ lực vòng quay nhanh.
Trong bố trí tổng thể, satellite rack đảm nhiệm khu dự trữ; khu soạn hàng lẻ nên dùng kệ Carton Flow hoặc kệ trung tải; nhóm mã hàng nhiều chủng loại nhưng ít pallet giữ trên kệ Selective. Nếu kho cần nguyên tắc nhập trước xuất trước tuyệt đối, có thể bố trí kênh thông hai đầu hoặc kết hợp kệ Pallet Flow.
So sánh satellite rack với Drive-In, Push Back và ASRS
So với kệ Drive-In, satellite rack có mật độ tương đương nhưng nhanh hơn, an toàn hơn và ít hư hỏng hơn; chi phí đầu tư cao hơn do có xe con thoi. So với kệ Push Back, satellite sâu hơn nhiều lần nên phù hợp kho tồn lớn. So với kho ASRS, satellite rẻ hơn đáng kể, triển khai nhanh và không đòi hỏi hạ tầng phần mềm phức tạp, đổi lại vẫn cần xe nâng và người vận hành.
Quy tắc chọn: nếu mỗi mã hàng có từ 10 pallet trở lên, mặt bằng hạn chế và ngân sách chưa cho phép tự động hoá toàn phần, satellite rack thường là điểm cân bằng tốt nhất giữa chi phí, mật độ và thông lượng. Long Quyền tính chi phí trên mỗi vị trí pallet và số lượt xuất nhập mỗi giờ để so sánh các phương án bằng số liệu cụ thể.
Quy trình triển khai, bảo hành và bảo trì
Chúng tôi khảo sát mặt bằng, độ phẳng và cường độ sàn, dữ liệu tồn kho theo mã hàng cùng thông số xe nâng, sau đó dựng layout 3D với vài phương án độ sâu kênh, kèm bảng so sánh sức chứa và thông lượng, gửi báo giá bóc tách trong 24 giờ. Sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày, xe con thoi được chạy thử tải thật trước khi giao hàng.
Lắp đặt căn ray bằng máy laser để xe chạy êm và dừng đúng vị trí, nghiệm thu bằng chu trình nạp đầy và rút cạn một kênh cùng đội vận hành của khách. Bảo hành kết cấu 2–5 năm, bảo hành xe con thoi theo điều kiện sử dụng. Bảo trì gồm kiểm tra bánh xe, cảm biến, pin, cữ chặn và vệ sinh ray hằng tháng, bảo dưỡng chuyên sâu hằng năm. Xem thêm phụ kiện an toàn và dịch vụ trọn gói.
Câu hỏi thường gặp
- Satellite rack và pallet shuttle khác nhau thế nào?
- Hai hệ cùng nguyên lý xe con chạy trong kênh. Cách gọi satellite thường dùng cho cấu hình xe con thoi di chuyển giữa các kênh bằng xe nâng, đầu tư gọn nhẹ hơn.
- Một kênh satellite sâu tối đa bao nhiêu pallet?
- Phổ biến 10–35 pallet. Độ sâu tối ưu phụ thuộc số pallet tồn trung bình của từng mã hàng và kích thước nhà kho.
- Hệ có dùng được trong kho lạnh âm sâu không?
- Có. Cấu hình chuyên dụng hoạt động tới −30 °C với pin và vật liệu chịu lạnh, đồng thời giảm mạnh thời gian người vận hành ở trong buồng lạnh.
- Cần bao nhiêu xe con thoi cho một kho?
- Tính theo thông lượng xuất nhập mỗi giờ, không theo số kênh. Nhiều kho chỉ cần 1–3 xe cho hàng chục kênh lưu trữ.
- Satellite rack vận hành FIFO hay LIFO?
- Kênh một đầu chạy LIFO. Nếu bố trí kênh thông hai đầu với lối nhập và lối xuất riêng biệt, hệ vận hành được theo nguyên tắc FIFO.
- Có nâng cấp từ kệ drive-in hiện tại được không?
- Trong nhiều trường hợp có, nhưng cần thay ray đỡ và kiểm tra lại khả năng chịu lực của khung. Chúng tôi khảo sát hiện trạng và đề xuất phương án cải tạo.
