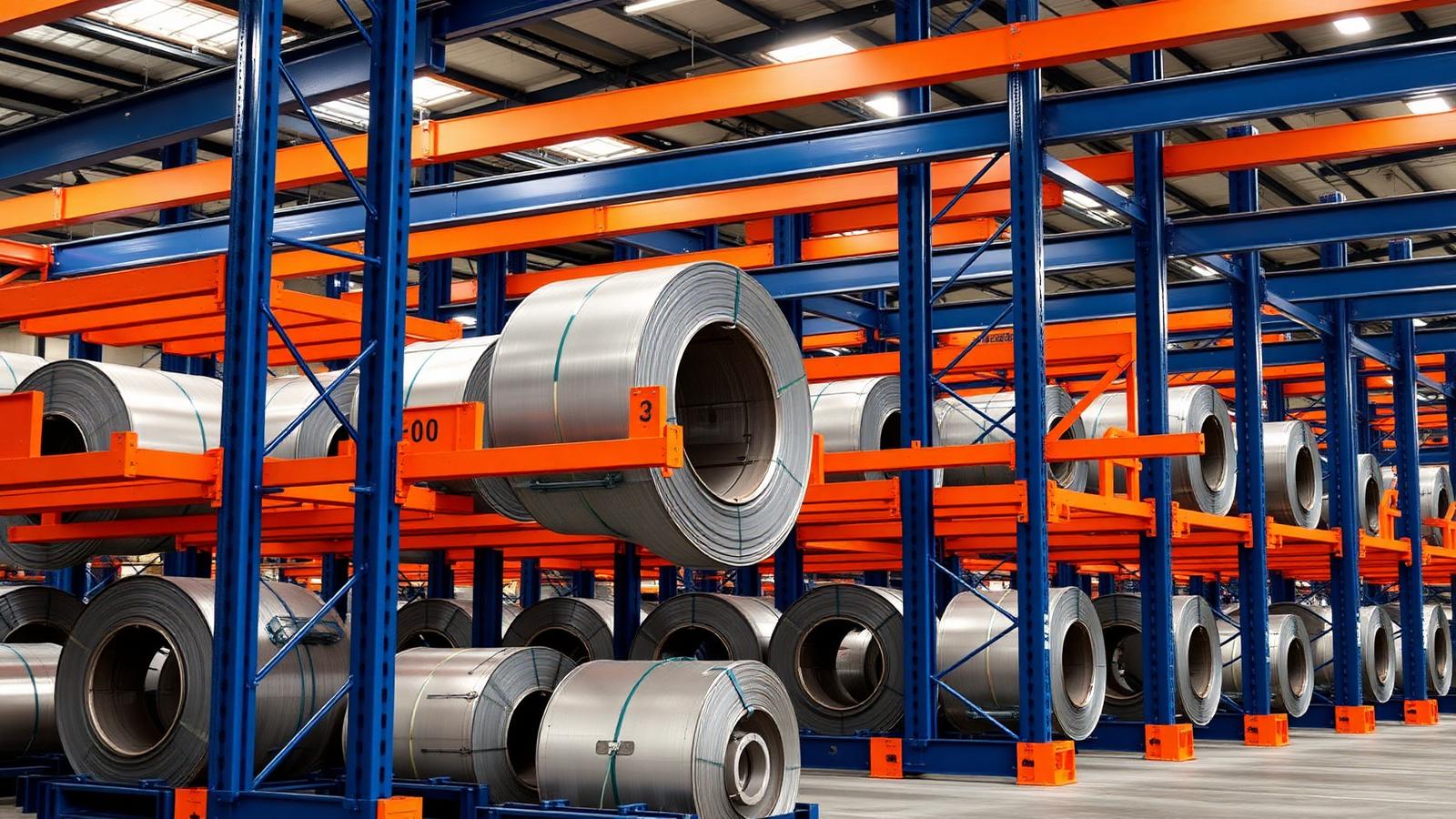

Kệ Cuộn Coil
Giá đỡ chuyên dụng cho cuộn thép, cuộn cáp và cuộn vải nặng — kết cấu cradle giữ cuộn cố định, loại bỏ nguy cơ lăn trôi trong kho.
Kệ cuộn coil chuyên dụng cho tôn cuộn, dây cáp, dây đồng, chịu tải tập trung lớn và chống lăn đổ. Thiết kế theo trọng lượng cuộn, nhận báo giá trong 24 giờ.
Cấu tạo kệ cuộn coil

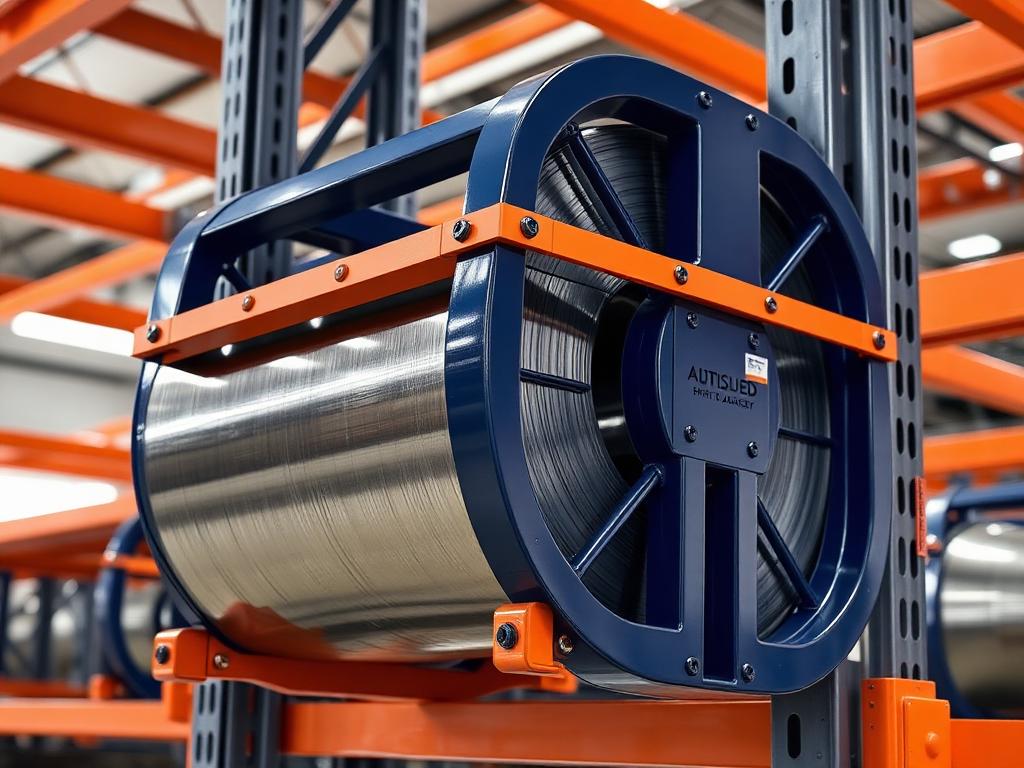

Giá đỡ cradle chữ V Mặt đỡ chữ V ôm sát thân cuộn, phân bố tải đều và giữ cuộn cố định tại vị trí.

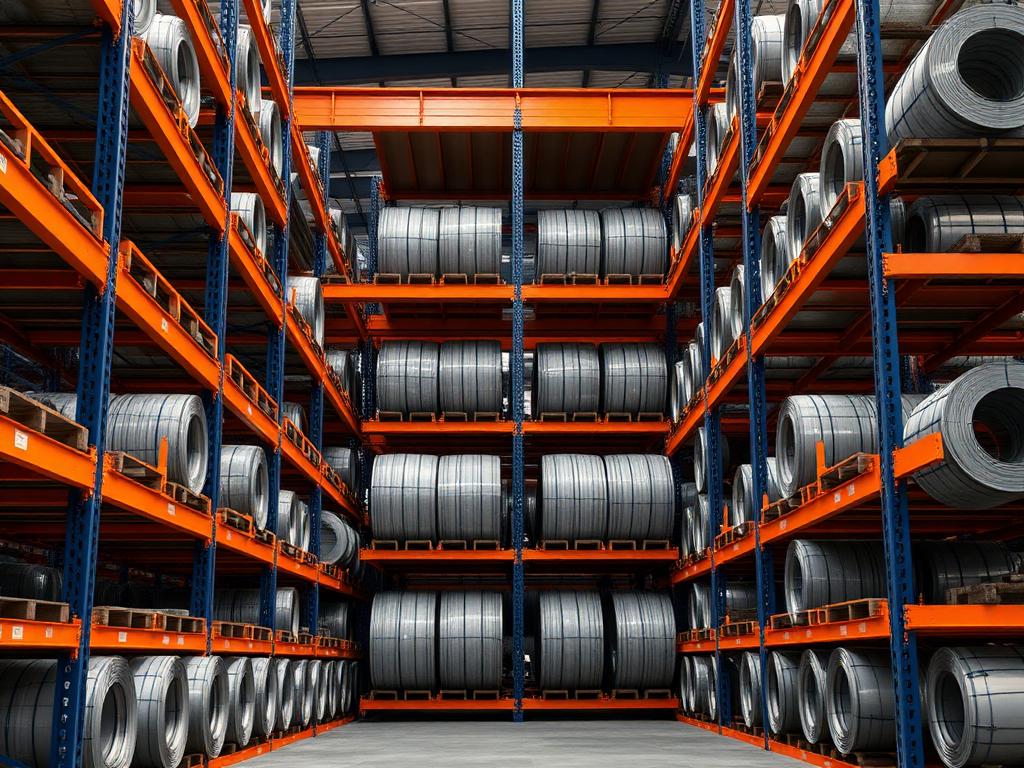

Cuộn thép trên kệ Mỗi vị trí một cuộn, sắp xếp theo mã và đường kính giúp kiểm đếm nhanh.

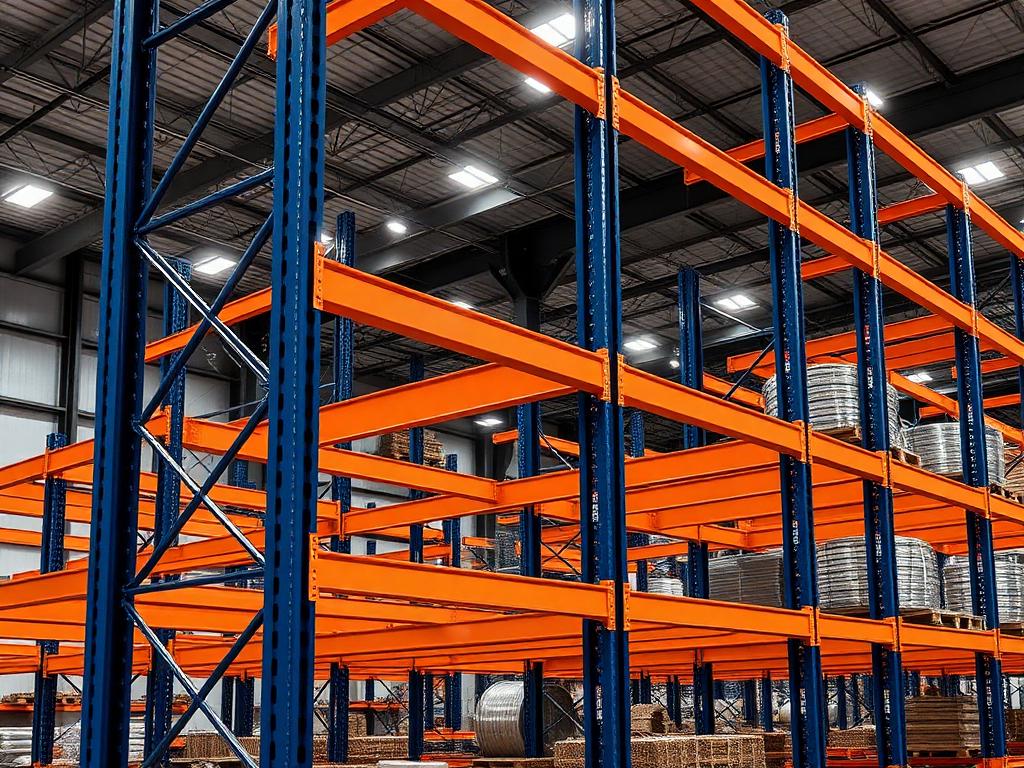

Khung tải nặng Cột và tay đỡ tính riêng cho tải 500–5.000 kg mỗi cuộn.
Vận hành & an toàn

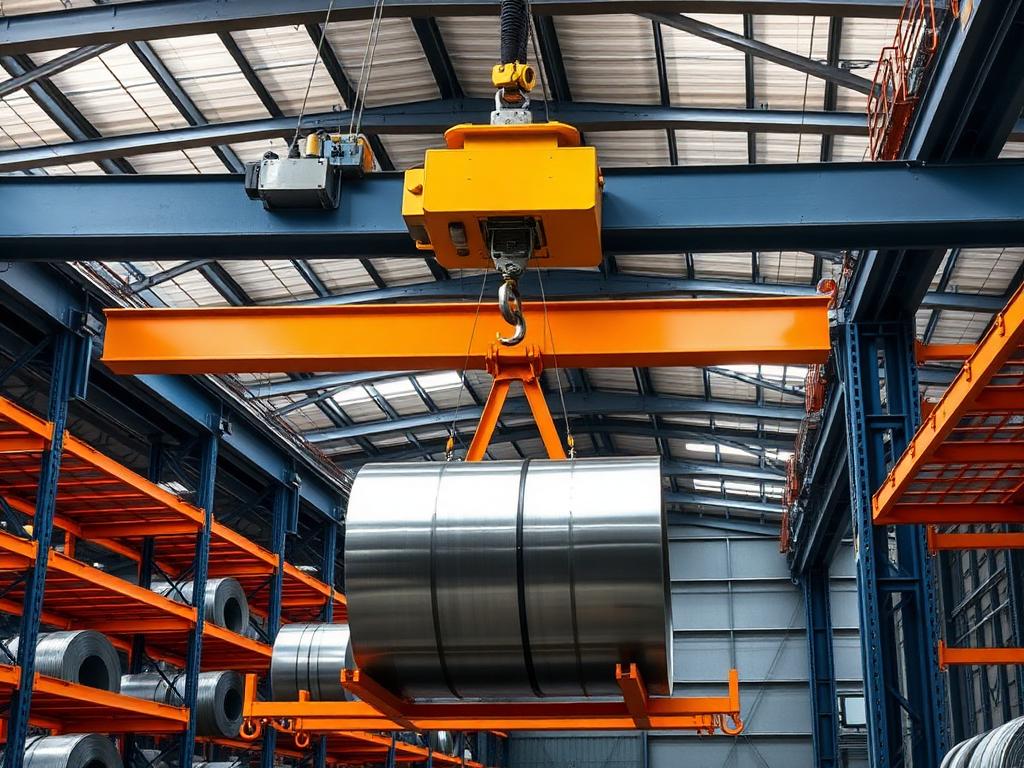

Cầu trục nâng cuộn Khoảng hở thiết kế đủ cho cầu trục, kẹp cuộn hoặc xe nâng càng cuộn hoạt động.

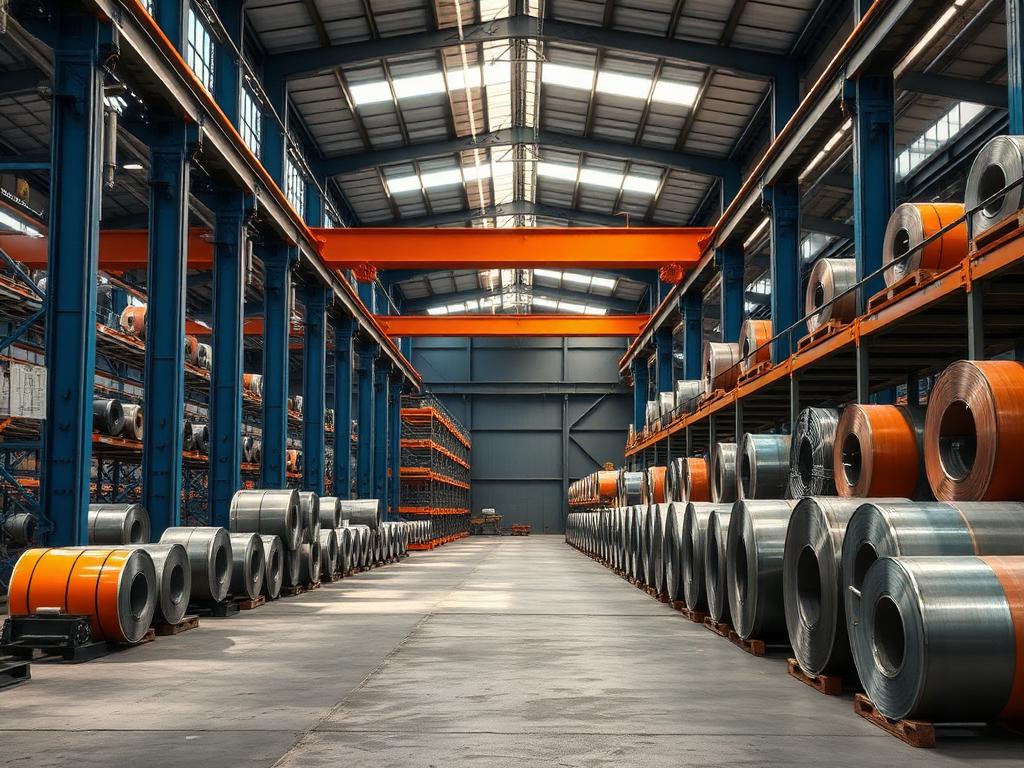

Nhà máy cán thép Ứng dụng trong nhà máy cán thép, kho cáp điện và kho cuộn vải công nghiệp.

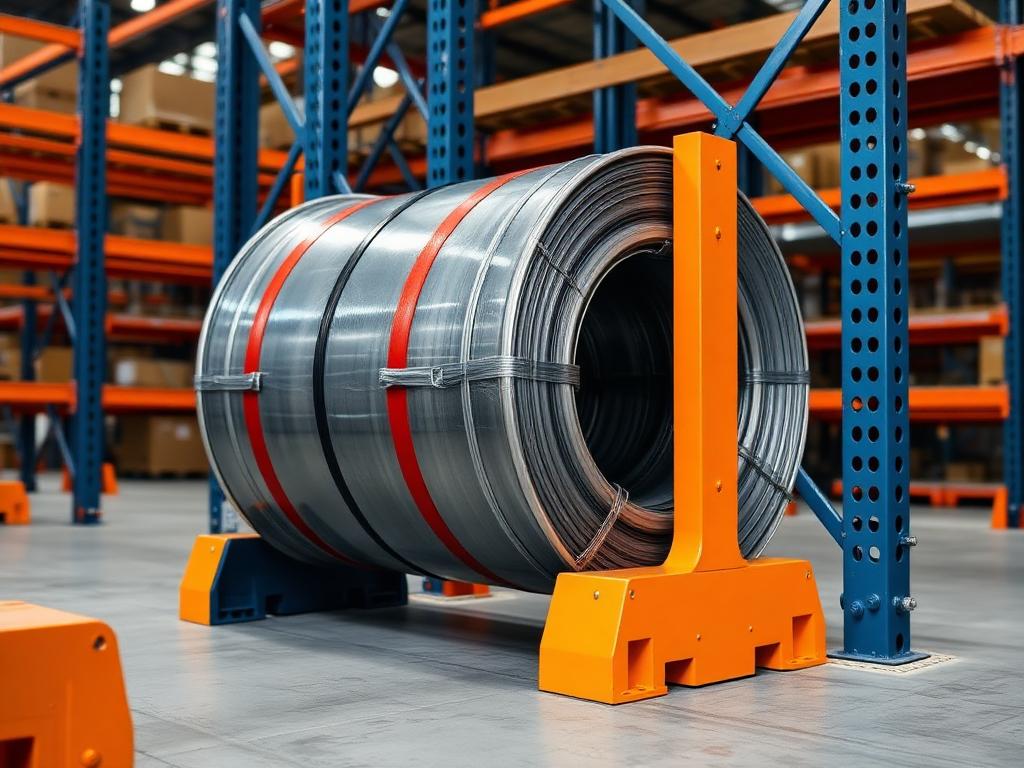

An toàn chống lăn Chốt hãm hai đầu và bảng tải trọng loại bỏ nguy cơ cuộn lăn trôi.
Đặc điểm kết cấu
- Trục đỡ / cradle chữ V Mặt đỡ hình chữ V hoặc yên ngựa ôm sát thân cuộn, phân bố đều tải trọng và giữ cuộn đứng yên tại vị trí.
- Chống lăn trôi tuyệt đối Chốt hãm và gờ chặn hai đầu ngăn cuộn dịch chuyển khi va chạm hoặc rung động trong kho.
- Chịu tải nặng mỗi vị trí Cột và tay đỡ tính toán riêng theo trọng lượng cuộn, phổ biến 500 – 5.000 kg mỗi cuộn.
- Linh hoạt đường kính cuộn Khoảng cách trục đỡ điều chỉnh được để chứa nhiều dải đường kính cuộn khác nhau.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Tải trọng mỗi cuộn | 500 – 5.000 kg |
| Kiểu đỡ | Cradle chữ V, yên ngựa hoặc trục đôi |
| Loại kệ | 1 mặt (sát tường) hoặc 2 mặt (giữa kho) |
| Hoàn thiện | Sơn tĩnh điện, tùy chọn mạ kẽm nhúng nóng |
| Thiết bị xuất nhập | Cầu trục, xe nâng càng cuộn hoặc kẹp cuộn |
Kệ cuộn coil là gì?
Kệ cuộn coil là hệ kệ chuyên dụng thiết kế riêng để lưu trữ các loại hàng hoá dạng cuộn như tôn cuộn, thép cuộn, dây cáp điện, dây đồng, dây thép hoặc giấy cuộn công nghiệp. Điểm khác biệt lớn nhất của kệ cuộn coil so với kệ pallet thông thường nằm ở giá đỡ hình chữ V hoặc dạng yên ngựa, giúp cố định cuộn hàng không bị lăn, xê dịch trong quá trình lưu trữ và di chuyển.
Vì cuộn hàng thường có trọng lượng lớn và tải trọng tập trung vào một điểm tiếp xúc, kệ cuộn coil được tính toán kết cấu đặc biệt kỹ lưỡng, đảm bảo chịu lực an toàn ở cả trạng thái tĩnh lẫn khi xe nâng hoặc cẩu tác động lực trong lúc xếp dỡ. Đây là giải pháp thay thế hiệu quả cho việc xếp cuộn trực tiếp trên sàn dễ gây mất an toàn và khó kiểm soát tồn kho.
Lợi ích chi tiết của kệ cuộn coil
Thứ nhất, giá đỡ chữ V giữ cuộn hàng cố định tuyệt đối, loại bỏ hoàn toàn rủi ro lăn đổ vốn rất nguy hiểm với cuộn tôn hoặc cuộn thép nặng hàng tấn. Thứ hai, kệ cuộn coil cho phép lưu trữ theo nhiều tầng, tận dụng chiều cao nhà xưởng thay vì chỉ xếp một lớp trên sàn, tăng đáng kể sức chứa trên cùng diện tích.
Thứ ba, việc phân lô theo từng vị trí kệ giúp quản lý tồn kho theo mã lô, đường kính và trọng lượng cuộn chính xác hơn, thuận tiện truy xuất khi sản xuất cần loại vật tư cụ thể. Thứ tư, giảm hư hỏng bề mặt cuộn tôn hay trầy xước dây cáp do không còn tiếp xúc trực tiếp với sàn bê tông. Thứ năm, thao tác xuất nhập bằng xe nâng hoặc cẩu chuyên dụng nhanh và an toàn hơn nhiều so với lăn tay thủ công truyền thống.
Cấu tạo và thông số kỹ thuật kệ cuộn coil
Hệ gồm cột trụ chịu lực chính, giá đỡ chữ V hoặc dạng cong ôm theo đường kính cuộn, giằng ngang và giằng chéo liên kết toàn khối để chống lật khi tải trọng lớn tác động lệch tâm. Thép chế tạo cột trụ dày 4,0–6,0 mm, giá đỡ chữ V dày 5,0–8,0 mm tuỳ trọng lượng cuộn thiết kế, toàn bộ được sơn tĩnh điện 60–80 micron hoặc mạ kẽm nhúng nóng cho môi trường ẩm.
Thông số phổ biến: tải trọng mỗi vị trí 500 kg đến 5 tấn tuỳ quy cách cuộn, đường kính cuộn tương thích 300–1.200 mm, chiều cao kệ 2–6 m với 2–4 tầng lưu trữ. Chân đế được neo bu lông nở vào sàn bê tông có cường độ chịu lực cao, vì tải trọng tập trung tại giá đỡ chữ V lớn hơn nhiều so với kệ pallet phân bố đều.
Ứng dụng kệ cuộn coil theo ngành
Ngành thép và tôn mạ sử dụng kệ cuộn coil phổ biến nhất để lưu trữ tôn cuộn nguyên liệu trước khi đưa vào dây chuyền cán, xẻ băng. Ngành dây và cáp điện dùng kệ cuộn coil chuyên biệt với giá đỡ kích thước nhỏ hơn cho cuộn dây đồng, dây nhôm hoặc cáp điện lực. Ngành giấy và bao bì cũng ứng dụng dạng biến thể của kệ cuộn coil để lưu trữ giấy cuộn khổ lớn dùng trong in ấn.
Trong nhà máy có nhiều loại nguyên liệu, kệ cuộn coil thường được bố trí riêng biệt gần khu vực sản xuất, kết hợp với kệ ống thép cho phôi ống và kệ trung tải cho vật tư phụ trợ, tạo thành khu vực kho nguyên liệu tổng thể được phân vùng rõ ràng theo tính chất từng loại hàng hoá.
So sánh kệ cuộn coil với kệ cantilever và kệ pallet
So với kệ cantilever thiết kế cho hàng dài đặt ngang trên tay đỡ, kệ cuộn coil chuyên biệt hơn cho hàng dạng tròn cần chống lăn, giá đỡ chữ V ôm sát biên dạng cuộn nên an toàn hơn nhiều khi lưu trữ vật liệu nặng hình trụ. So với kệ pallet tiêu chuẩn, kệ cuộn coil không thể thay thế cho hàng đóng kiện thông thường nhưng lại là lựa chọn bắt buộc khi hàng hoá là cuộn tôn hay cuộn dây có trọng lượng lớn.
Quy tắc chọn: nếu doanh nghiệp có tỷ trọng lớn nguyên liệu dạng cuộn trong kho, đầu tư kệ cuộn coil chuyên dụng mang lại hiệu quả an toàn và tối ưu diện tích rõ rệt so với việc xếp chồng thủ công trên sàn hoặc dùng kệ pallet cải tiến không phù hợp về mặt kết cấu chịu lực.
Quy trình tư vấn, sản xuất và lắp đặt kệ cuộn coil
Long Quyền khảo sát trọng lượng, đường kính, chiều rộng cuộn hàng và phương thức xếp dỡ hiện tại bằng xe nâng hay cẩu trục, từ đó tính toán tải trọng thiết kế cho từng giá đỡ chữ V. Bản vẽ kỹ thuật kèm bảng tải trọng chi tiết được gửi cùng báo giá trong 24 giờ để khách hàng dễ dàng đối chiếu phương án đầu tư.
Sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO, kiểm soát nghiêm ngặt độ dày thép và chất lượng mối hàn tại giá đỡ chữ V do đây là điểm chịu lực tập trung quan trọng nhất. Thời gian sản xuất trung bình 10–20 ngày tuỳ số lượng và tải trọng thiết kế. Lắp đặt được thực hiện bởi đội kỹ thuật chuyên nghiệp, căn chỉnh cột trụ thẳng đứng, siết bu lông neo đúng lực và tiến hành thử tải thực tế trước khi bàn giao.
Chính sách bảo hành và bảo trì kệ cuộn coil
Long Quyền cam kết bảo hành kết cấu 2–5 năm tuỳ dòng sản phẩm và tải trọng thiết kế, đảm bảo thay thế miễn phí các cấu kiện lỗi do sản xuất trong thời gian bảo hành. Do đặc thù chịu tải tập trung lớn, khách hàng nên kiểm tra định kỳ hằng tháng tình trạng giá đỡ chữ V, mối hàn và độ chắc chắn của bu lông neo sàn.
Bảo trì chuyên sâu hằng năm bao gồm kiểm tra biến dạng kết cấu sau thời gian dài chịu tải lớn và đánh giá lại khả năng chịu lực nếu có thay đổi về trọng lượng cuộn hàng lưu trữ. Khách hàng có thể tham khảo thêm phụ kiện an toàn kệ và dịch vụ bảo trì trọn gói để hệ thống vận hành ổn định, an toàn trong suốt vòng đời sử dụng.
Câu hỏi thường gặp
- Kệ cuộn coil chịu được cuộn nặng bao nhiêu?
- Tuỳ thiết kế giá đỡ chữ V, kệ chịu được từ 500 kg đến 5 tấn mỗi vị trí. Long Quyền tính toán chính xác theo trọng lượng và đường kính cuộn thực tế của khách hàng.
- Giá đỡ chữ V có điều chỉnh được theo đường kính cuộn không?
- Có. Một số thiết kế cho phép điều chỉnh góc và khoảng cách giá đỡ để phù hợp với nhiều đường kính cuộn khác nhau trong cùng một hệ kệ, giúp linh hoạt khi kho có nhiều quy cách nguyên liệu.
- Kệ cuộn coil có cần neo sàn đặc biệt không?
- Có. Do tải trọng tập trung lớn tại giá đỡ, sàn bê tông cần đạt cường độ chịu lực cao và bu lông neo phải được siết đúng lực để đảm bảo an toàn khi vận hành.
- Có thể dùng kệ cuộn coil cho dây cáp điện không?
- Có. Với cuộn dây cáp, dây đồng kích thước nhỏ hơn cuộn tôn, Long Quyền thiết kế giá đỡ chữ V có kích thước và tải trọng phù hợp riêng cho loại hàng này.
- Thời gian sản xuất kệ cuộn coil mất bao lâu?
- Trung bình 10–20 ngày tuỳ số lượng và tải trọng thiết kế, do giá đỡ chữ V cần kiểm soát chất lượng mối hàn nghiêm ngặt hơn kệ pallet thông thường.
- Kệ cuộn coil có bảo hành không?
- Có, Long Quyền bảo hành kết cấu 2–5 năm tuỳ dòng sản phẩm, kèm dịch vụ bảo trì định kỳ để đảm bảo giá đỡ luôn an toàn khi chịu tải lớn.
