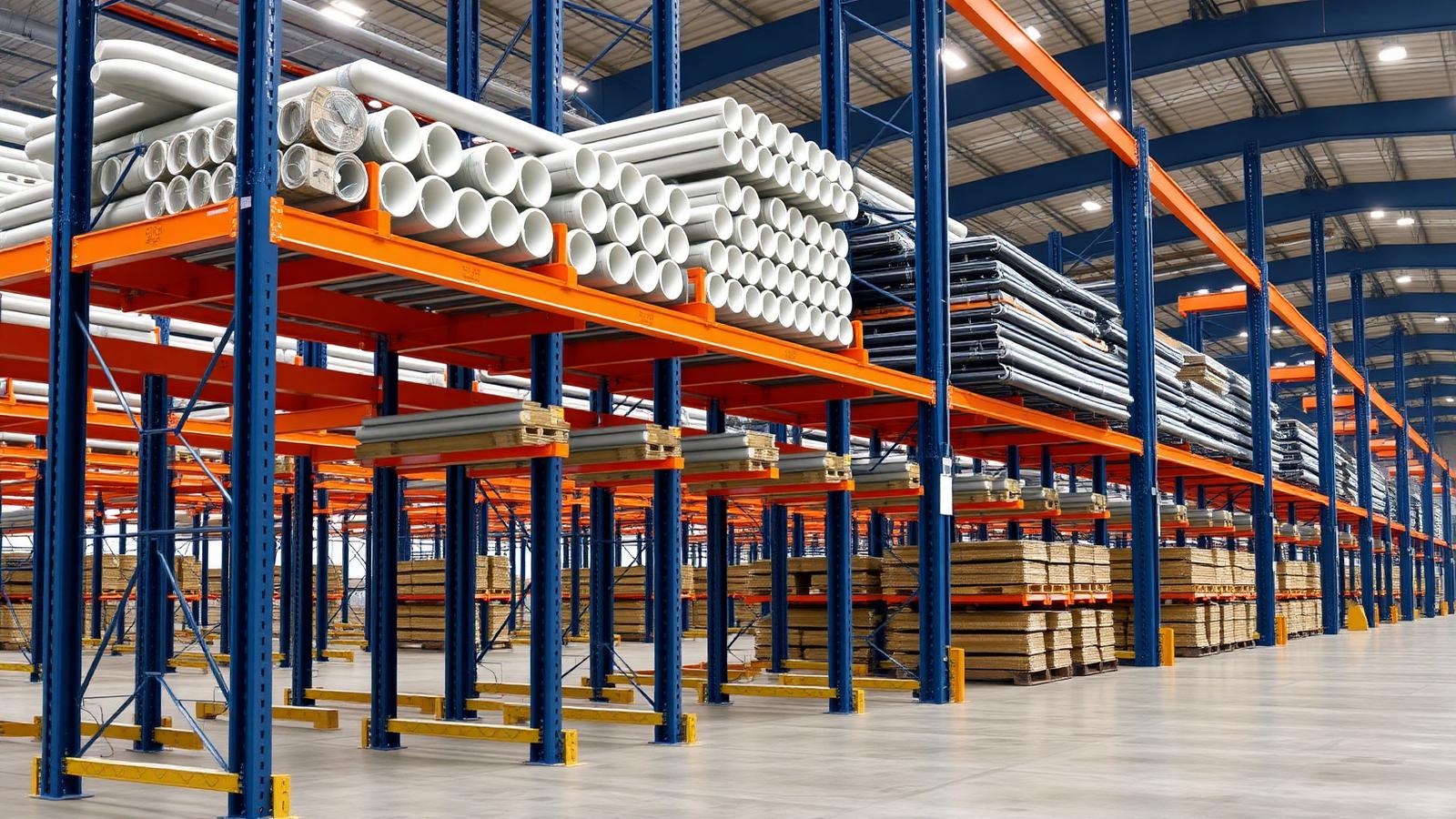

Kệ Ống Thép
Phân loại ống theo đường kính trên từng tay đỡ — kho ống gọn gàng, tra cứu nhanh và xuất nhập bó ống an toàn.
Kệ ống thép với khay chữ U chuyên biệt, lưu trữ ống thép, ống nhựa, ống inox chiều dài lớn. Chịu tải cao, chống lăn tuyệt đối, nhận báo giá trong 24 giờ.
Cấu tạo kệ ống thép

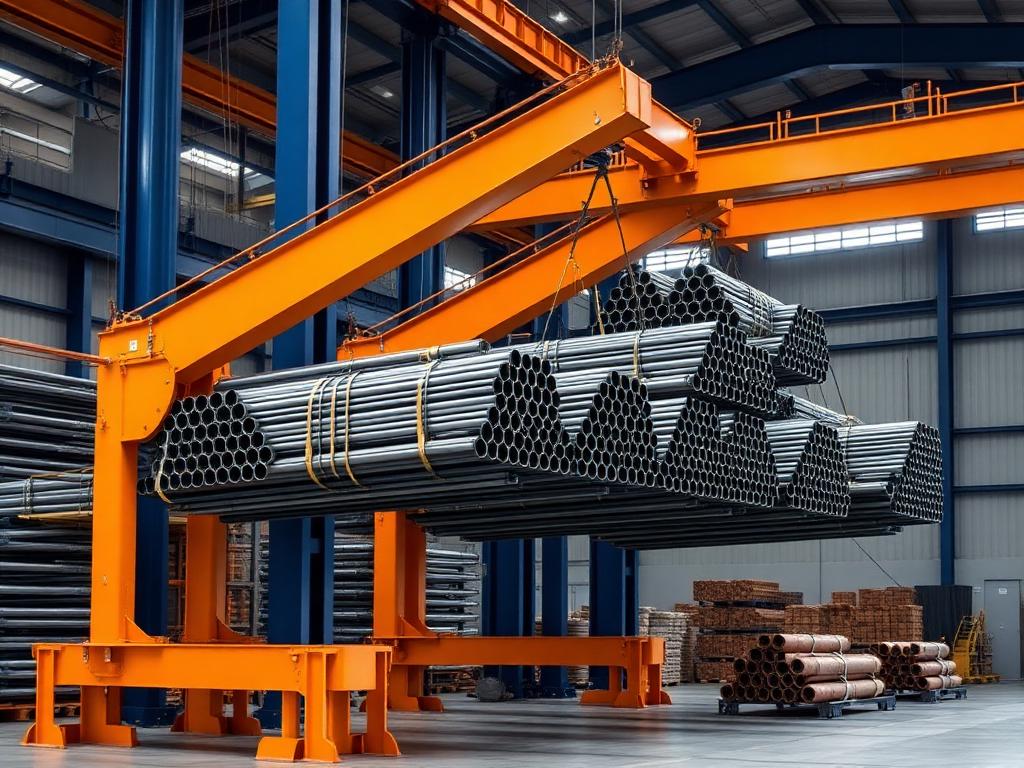

Tay đỡ dài cantilever Tay đỡ 600–1.500 mm không cột trước, đưa bó ống dài vào ra dễ dàng.

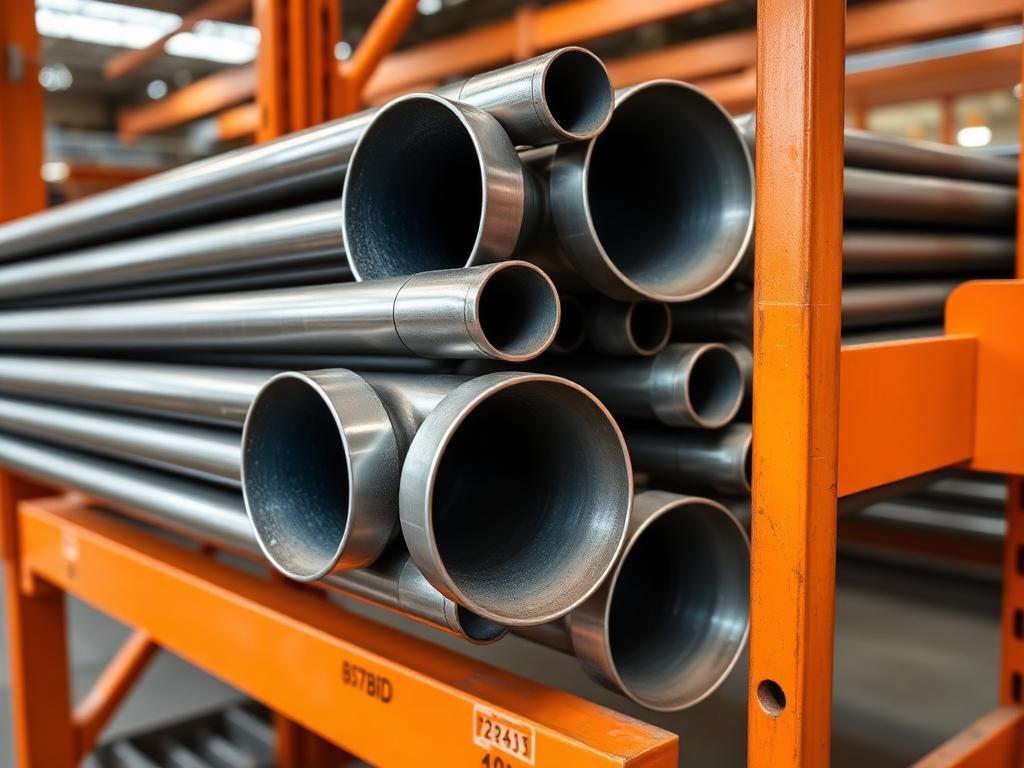

Ống thép xếp trên kệ Bó ống xếp gọn theo tầng, tra cứu và kiểm đếm nhanh chóng.

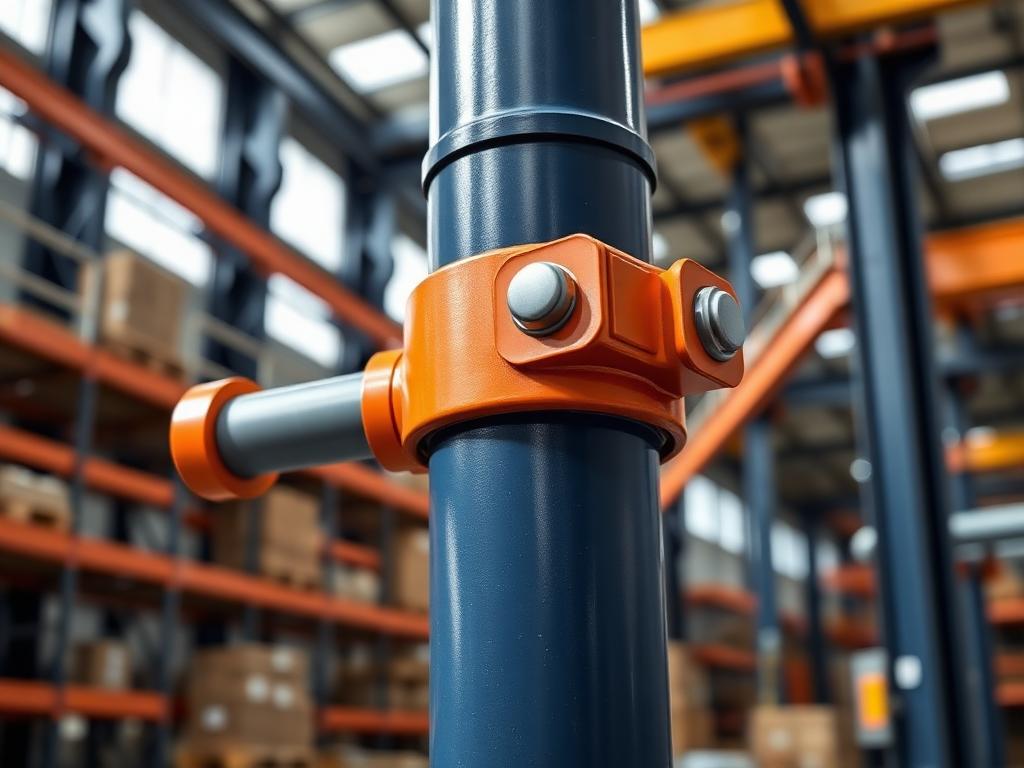

Chặn đầu tay đỡ Chốt hãm đầu tay đỡ ngăn ống lăn ra ngoài khi xếp dỡ.
Ứng dụng & vận hành

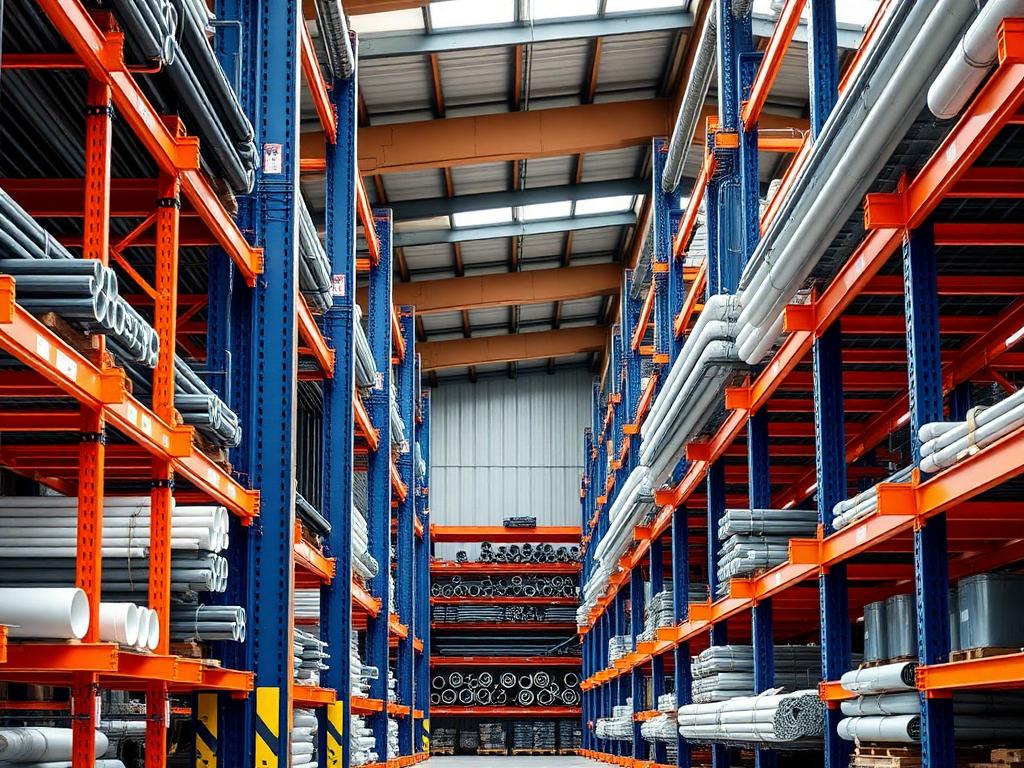

Kho vật tư ống Kho ống thép, inox, ống nhựa với nhiều chủng loại và đường kính.

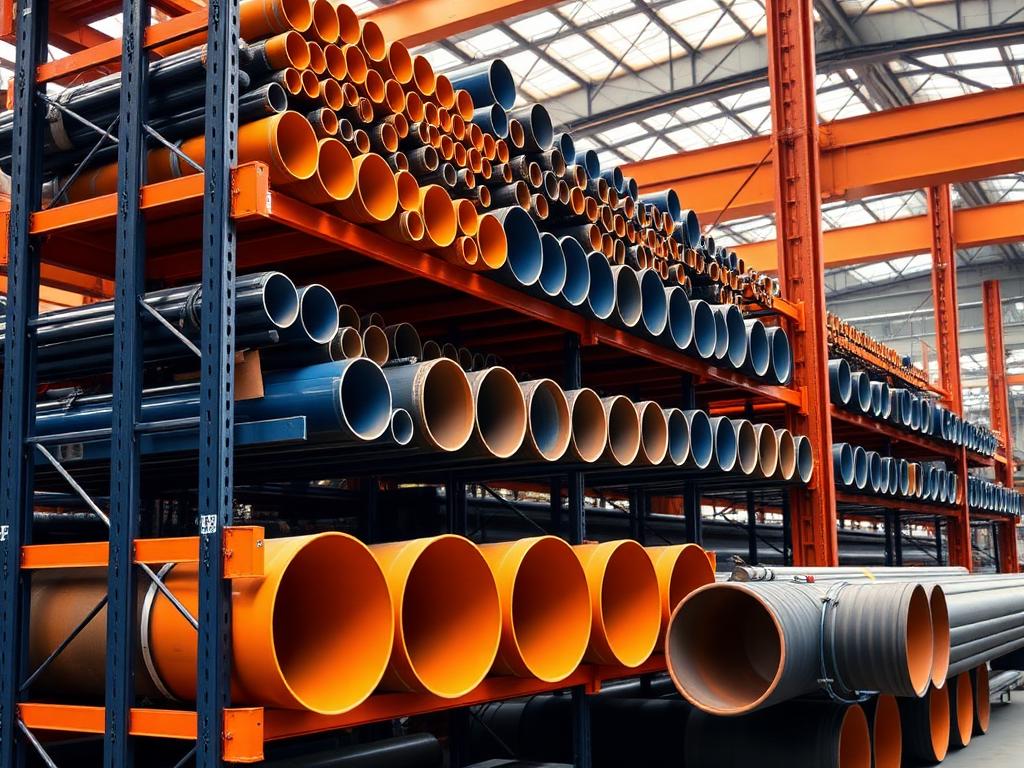

Phân tầng theo đường kính Mỗi tầng một dải đường kính, giảm thời gian tìm hàng đáng kể.

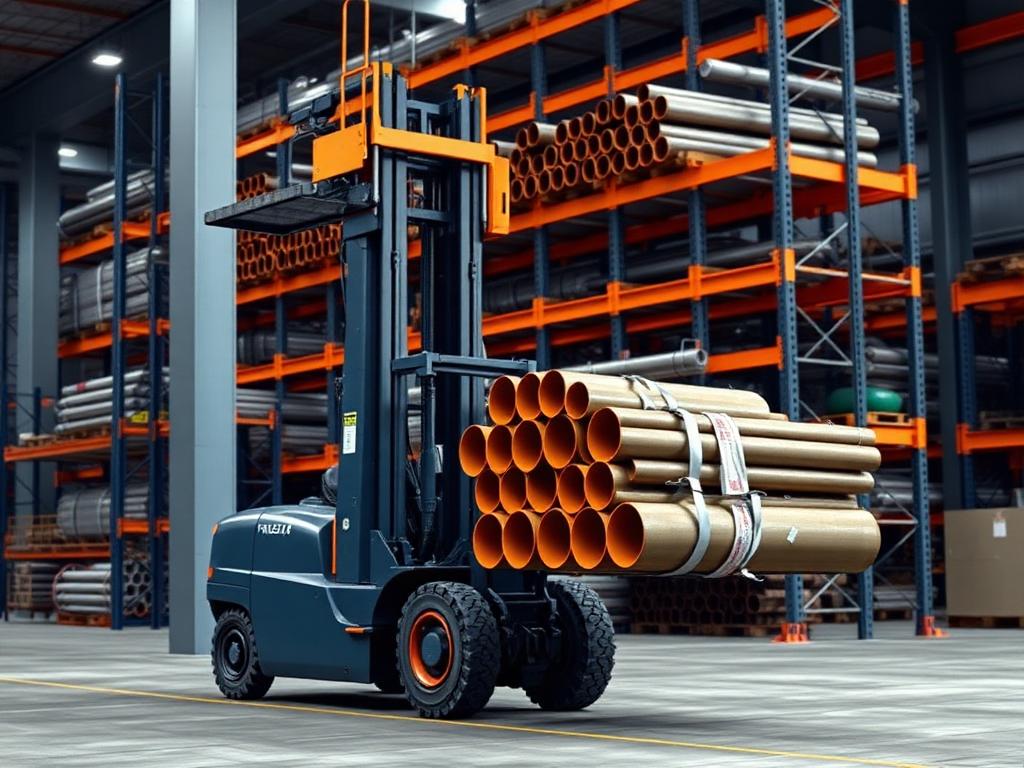

An toàn khi lấy hàng Xe nâng càng dài lấy bó ống an toàn nhờ mặt trước thông thoáng.
Vì sao chọn kệ ống thép Long Quyền
- Ngăn chia theo đường kính Mỗi tầng tay đỡ dành cho một dải đường kính, giúp phân loại rõ ràng và giảm thời gian tìm hàng.
- Tay đỡ cantilever không cột trước Mặt trước thông thoáng, xe nâng đưa bó ống dài vào ra dễ dàng mà không vướng cột.
- Chốt hãm đầu tay đỡ Ngăn ống lăn ra ngoài khi xếp dỡ hoặc khi kho có rung động.
- Bản mạ kẽm cho bãi ngoài trời Mạ kẽm nhúng nóng kèm tùy chọn mái che cho bãi vật liệu và kho hở.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Tải trọng mỗi tay đỡ | 200 – 1.500 kg |
| Chiều dài ống lưu trữ | 3 – 12 m (thiết kế theo yêu cầu) |
| Chiều dài tay đỡ | 600 – 1.500 mm |
| Loại kệ | 1 mặt hoặc 2 mặt |
| Hoàn thiện | Sơn tĩnh điện hoặc mạ kẽm nhúng nóng |
Kệ ống thép là gì?
Kệ ống thép là hệ kệ chuyên dụng để lưu trữ ống thép, ống inox, ống nhựa và ống nhôm có chiều dài lớn, thường từ 3 đến 12 mét. Khác với kệ cantilever dùng tay đỡ thẳng, kệ ống thép thường được thiết kế dạng khay chữ U hoặc bậc thang nhiều tầng để xếp nhiều ống cùng đường kính chồng lên nhau mà không bị lăn hoặc xô lệch trong quá trình lưu trữ và di chuyển.
Với đặc thù ống thép có bề mặt trơn, dễ lăn và trọng lượng lớn khi xếp thành bó, kệ ống thép được tính toán kết cấu chịu lực kỹ càng, đảm bảo an toàn khi xe nâng hoặc cẩu tác động lực trong lúc xếp dỡ. Đây là giải pháp lưu trữ tối ưu cho các nhà máy cơ khí, xây dựng và cấp thoát nước có khối lượng ống lớn cần quản lý theo quy cách, chủng loại rõ ràng.
Lợi ích chi tiết của kệ ống thép
Thứ nhất, khay chữ U hoặc bậc thang giữ ống cố định chắc chắn, ngăn hiện tượng lăn đổ nguy hiểm thường gặp khi xếp ống trực tiếp trên sàn hoặc giá đỡ tạm bợ. Thứ hai, thiết kế nhiều tầng giúp tận dụng chiều cao nhà xưởng, tăng sức chứa đáng kể so với cách xếp một lớp trên mặt đất truyền thống.
Thứ ba, phân chia rõ ràng theo từng khay giúp quản lý ống theo đường kính, độ dày và chủng loại, thuận tiện tra cứu và xuất kho chính xác khi sản xuất cần loại vật tư cụ thể. Thứ tư, giảm trầy xước, móp méo bề mặt ống do không còn tiếp xúc trực tiếp với sàn bê tông hoặc chồng chất lộn xộn. Thứ năm, thao tác nhập xuất bằng xe nâng càng dài hoặc cẩu chuyên dụng nhanh chóng và an toàn hơn nhiều so với cách xếp thủ công cũ.
Cấu tạo và thông số kỹ thuật kệ ống thép
Hệ gồm cột trụ chịu lực chính, khay đỡ dạng chữ U hoặc bậc thang được hàn cố định hoặc bắt bu lông theo từng tầng, giằng ngang và giằng chéo liên kết toàn bộ khung để đảm bảo ổn định khi chịu tải dài. Thép chế tạo cột trụ dày 3,0–5,0 mm, khay đỡ dày 3,0–4,0 mm tuỳ tải trọng và chiều dài ống thiết kế, toàn bộ được sơn tĩnh điện 60–80 micron chống gỉ khi tiếp xúc lâu dài với kim loại.
Thông số phổ biến: chiều dài khay đỡ 3.000–12.000 mm tuỳ nhu cầu, tải trọng mỗi tầng 500–3.000 kg, chiều cao kệ 2–6 m với 3–6 tầng lưu trữ. Khoảng cách giữa các khay điều chỉnh theo đường kính ống phổ biến trong kho. Chân đế bắt bu lông nở neo sàn bê tông đạt cường độ chịu lực phù hợp với tải trọng tập trung của từng bó ống.
Ứng dụng kệ ống thép theo ngành
Ngành cơ khí chế tạo và kết cấu thép dùng kệ ống thép để lưu trữ phôi ống trước khi gia công, cắt, hàn thành sản phẩm hoàn thiện. Ngành xây dựng và cấp thoát nước sử dụng cho ống thép mạ kẽm, ống inox công nghiệp và ống nhựa HDPE cỡ lớn. Ngành nội thất và trang trí kim loại lưu trữ ống thép hộp, ống tròn trang trí theo từng quy cách đường kính khác nhau.
Trong nhà máy sản xuất tổng hợp, kệ ống thép thường bố trí cạnh kệ cuộn coil cho nguyên liệu dạng cuộn và kệ thanh thép cho vật liệu dạng thanh đặc, tạo thành khu vực kho nguyên liệu kim loại được phân vùng rõ ràng, thuận tiện điều phối cho từng công đoạn sản xuất.
So sánh kệ ống thép với kệ cantilever và kệ thanh thép
So với kệ cantilever dùng tay đỡ đơn giản phù hợp nhiều loại hàng dài khác nhau, kệ ống thép chuyên biệt hơn với khay chữ U giúp cố định ống tròn hiệu quả hơn, hạn chế tối đa nguy cơ lăn đổ khi xếp nhiều lớp chồng lên nhau. So với kệ thanh thép dùng giá đỡ phẳng cho vật liệu dạng thanh đặc ít nguy cơ lăn, kệ ống thép cần thiết kế khay lõm hoặc bậc thang riêng biệt để phù hợp với biên dạng tròn của ống.
Quy tắc chọn: nếu nguyên liệu chủ yếu là ống tròn các loại, nên đầu tư kệ ống thép chuyên dụng để đảm bảo an toàn tối đa. Nếu kho có cả ống và thanh thép đặc, có thể kết hợp cả hai loại kệ trong cùng khu vực để tối ưu chi phí đầu tư theo từng loại hàng hoá cụ thể.
Quy trình tư vấn, sản xuất và lắp đặt kệ ống thép
Long Quyền khảo sát chiều dài, đường kính, trọng lượng ống và cách xếp dỡ hiện tại của khách hàng, từ đó tính toán số tầng, chiều dài khay đỡ và tải trọng thiết kế phù hợp với thực tế sản xuất. Bản vẽ kỹ thuật kèm bảng thông số chi tiết được gửi cùng báo giá trong 24 giờ để khách hàng thuận tiện đối chiếu phương án.
Sản xuất được thực hiện tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO, kiểm soát chặt chẽ độ dày thép và mối hàn tại khay đỡ vì đây là điểm chịu lực chính khi ống chất chồng nhiều lớp. Thời gian sản xuất trung bình 10–18 ngày tuỳ số lượng và chiều dài khay. Lắp đặt bởi đội kỹ thuật chuyên nghiệp, căn chỉnh cột trụ thẳng đứng bằng máy laser và thử tải thực tế trước khi bàn giao đưa vào sử dụng.
Chính sách bảo hành và bảo trì kệ ống thép
Long Quyền áp dụng bảo hành kết cấu 2–5 năm tuỳ dòng sản phẩm và điều kiện sử dụng thực tế, cam kết thay thế miễn phí cấu kiện lỗi do sản xuất trong thời gian bảo hành. Khách hàng nên kiểm tra định kỳ hằng tháng tình trạng khay đỡ, độ chắc chắn của bu lông neo sàn và dấu hiệu biến dạng do tải trọng lớn tác động lâu dài.
Bảo trì chuyên sâu hằng năm gồm kiểm tra mối hàn tại khay đỡ, độ thẳng đứng cột trụ và đánh giá lại khả năng chịu tải nếu chủng loại ống lưu trữ thay đổi. Khách hàng có thể bổ sung phụ kiện an toàn kệ và tham khảo dịch vụ bảo trì trọn gói để đảm bảo hệ thống vận hành an toàn, ổn định lâu dài.
Câu hỏi thường gặp
- Kệ ống thép chứa được ống dài tối đa bao nhiêu?
- Phổ biến từ 3 đến 12 mét tuỳ thiết kế khay đỡ. Long Quyền có thể sản xuất khay đỡ dài hơn theo yêu cầu cụ thể của từng nhà máy.
- Khay chữ U có phù hợp với mọi đường kính ống không?
- Khay đỡ được thiết kế theo đường kính ống phổ biến trong kho khách hàng, có thể điều chỉnh khoảng cách và độ sâu khay để phù hợp với nhiều quy cách ống khác nhau.
- Kệ ống thép có dùng được cho ống nhựa không?
- Có. Ngoài ống thép và inox, kệ hoàn toàn phù hợp để lưu trữ ống nhựa HDPE, PVC cỡ lớn với tải trọng và độ sâu khay được tính toán riêng theo trọng lượng ống nhựa.
- Có cần gia cố sàn khi lắp kệ ống thép không?
- Cần kiểm tra cường độ sàn tại vị trí chân đế vì tải trọng tập trung khi chất nhiều ống chồng lớp khá lớn. Long Quyền khảo sát và tư vấn gia cố nếu sàn hiện hữu chưa đạt yêu cầu.
- Thời gian sản xuất kệ ống thép mất bao lâu?
- Trung bình 10–18 ngày tuỳ số lượng và chiều dài khay đỡ thiết kế, đơn hàng lớn có thể kéo dài hơn và sẽ được thông báo cụ thể khi báo giá.
- Chính sách bảo hành kệ ống thép như thế nào?
- Long Quyền bảo hành kết cấu 2–5 năm tuỳ dòng sản phẩm, kèm dịch vụ bảo trì định kỳ để đảm bảo khay đỡ và cột trụ luôn an toàn khi chịu tải lớn.
