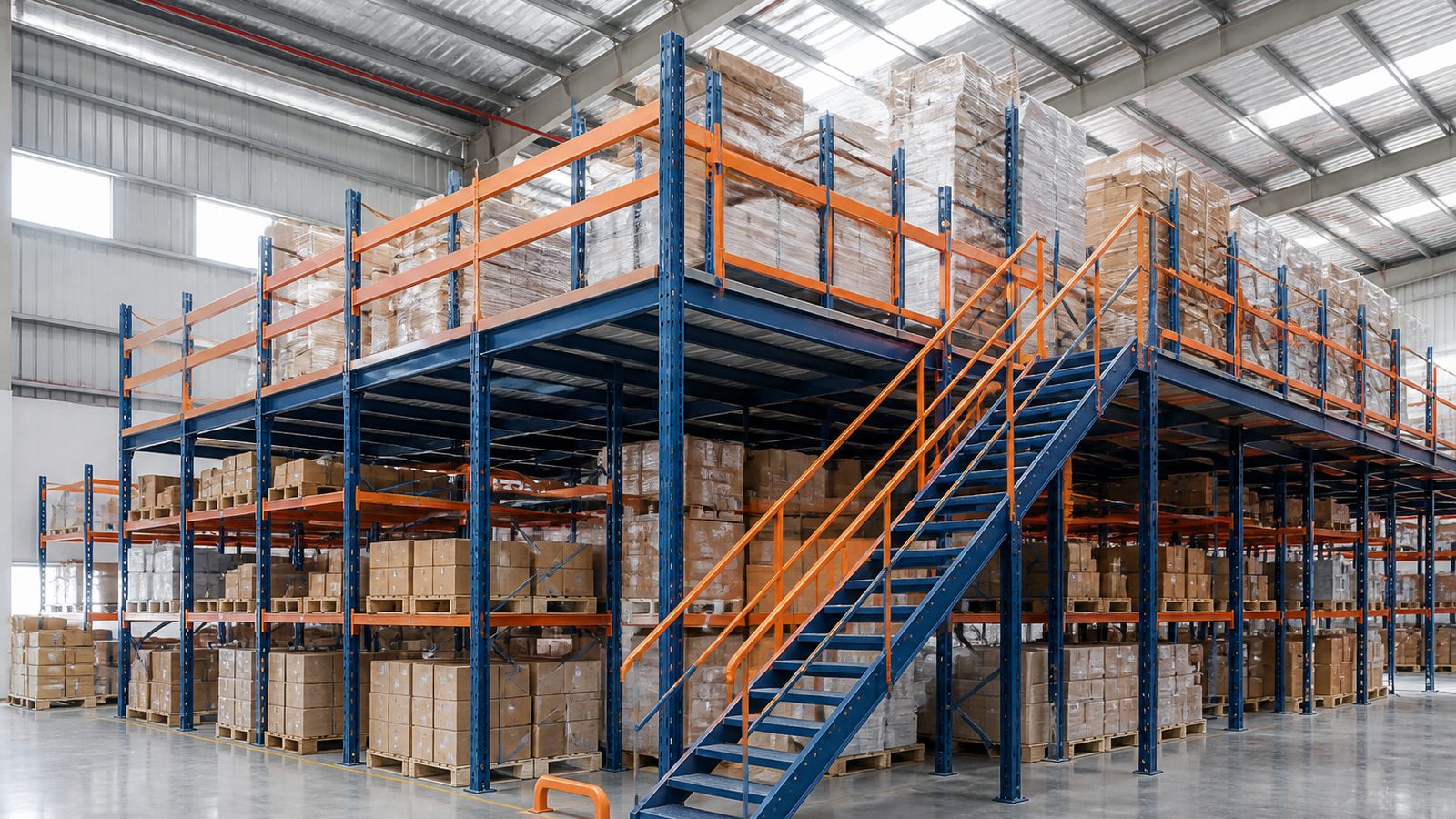

Sàn Trên Kệ (Rack-Supported Mezzanine)
Tận dụng chính hệ kệ làm kết cấu đỡ sàn — tầng dưới vẫn lưu trữ hàng, tầng trên thành khu soạn hàng, giảm đáng kể chi phí thép.
Sàn trên kệ dùng khung kệ pallet làm tầng thao tác, tải trọng 300–800 kg/m², tiết kiệm chi phí so với xây mezzanine riêng. Nhận báo giá chi tiết 24 giờ.
Kết cấu sàn trên kệ

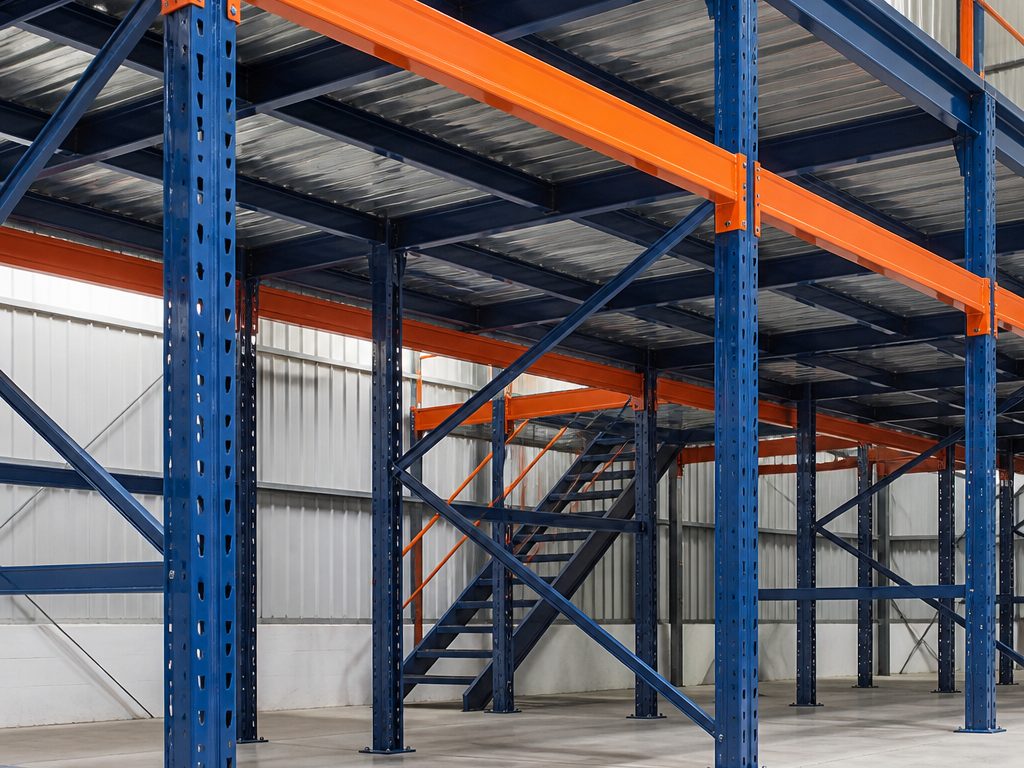

Cột kệ đỡ sàn Cột kệ pallet chịu lực trực tiếp cho hệ sàn phía trên.

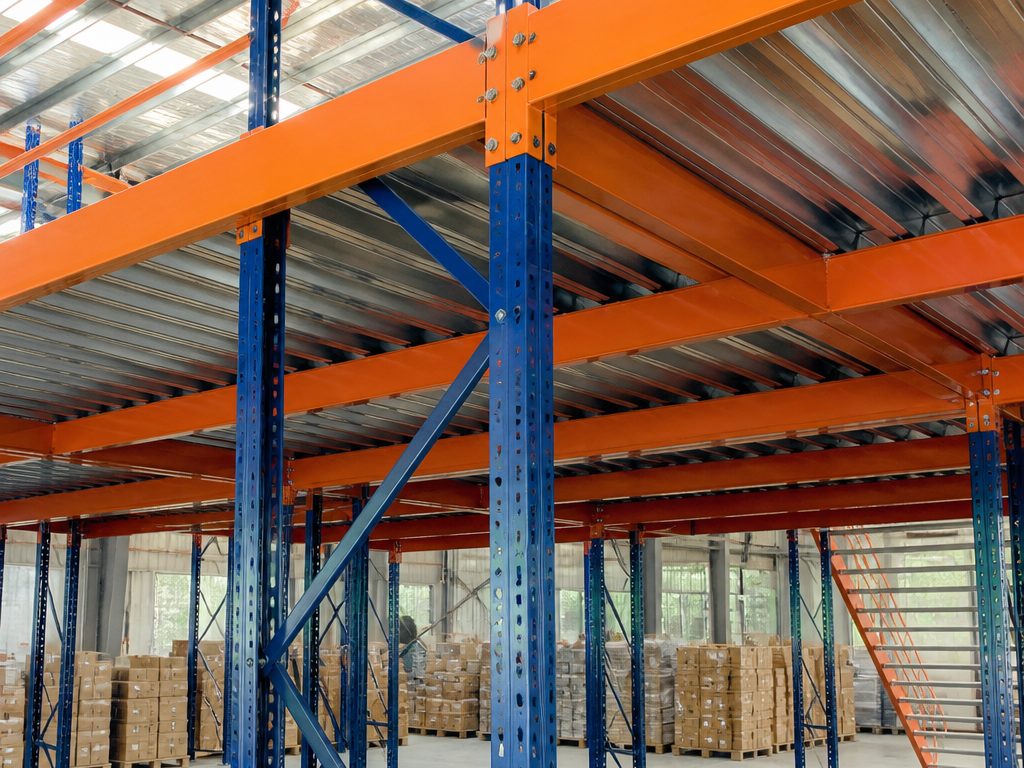

Dầm thép liên kết kệ Dầm thép bắt bulông vào cột kệ tạo khung sàn cứng vững.

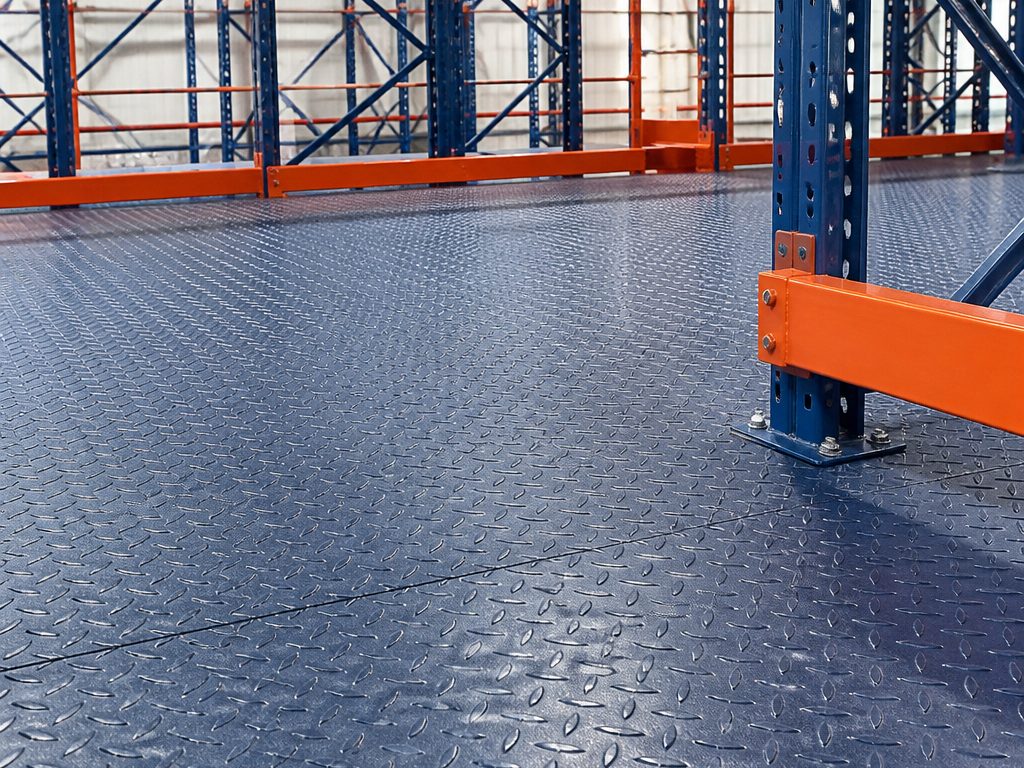

Mặt sàn chống trượt Tấm thép chống trượt hoặc ván công nghiệp lát mặt sàn.
Khai thác không gian

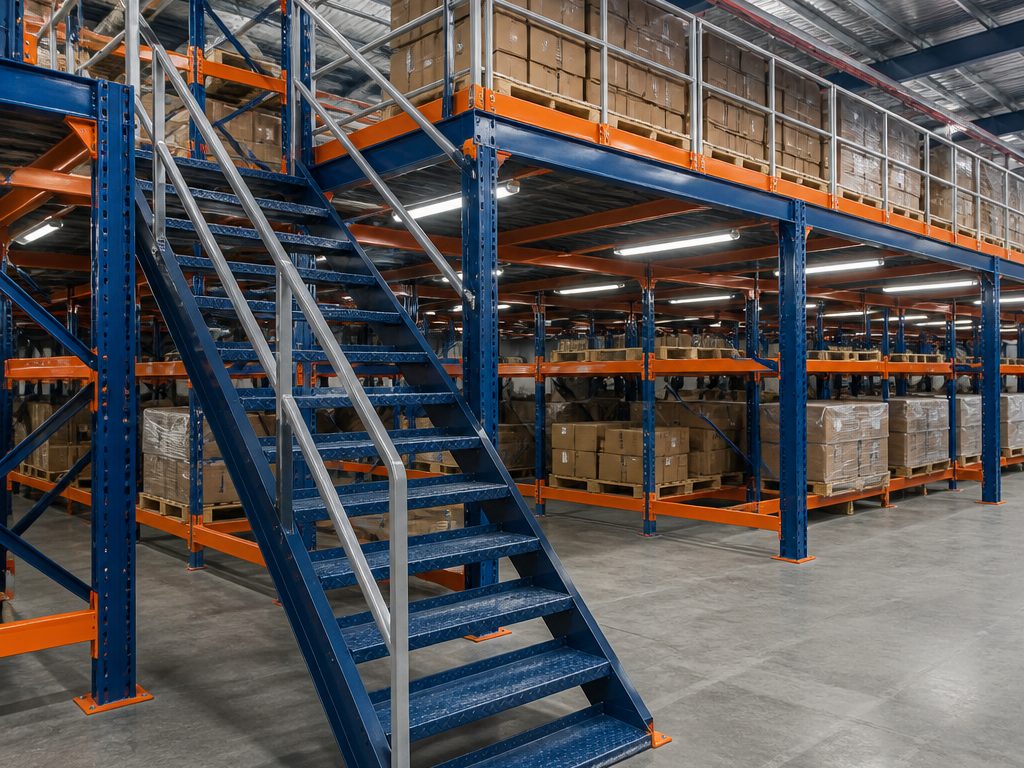

Cầu thang & lan can Cầu thang thép và lan can tay vịn theo tiêu chuẩn an toàn.

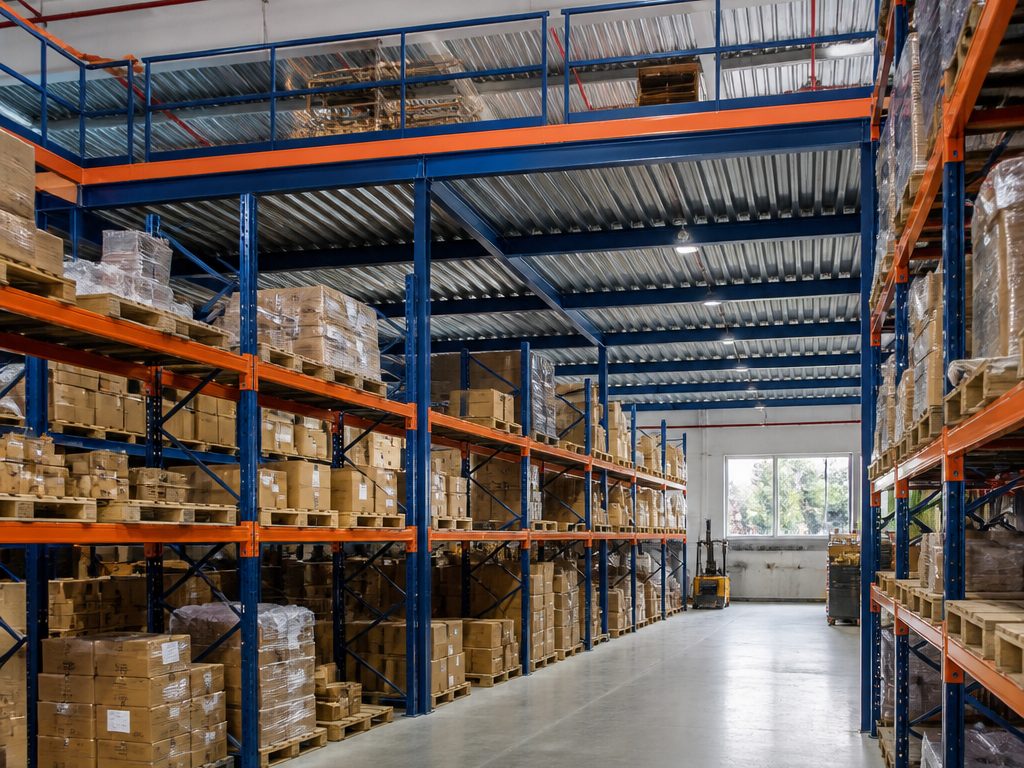

Lưu trữ hai tầng Bên dưới vẫn lưu trữ pallet, bên trên là diện tích sử dụng mới.

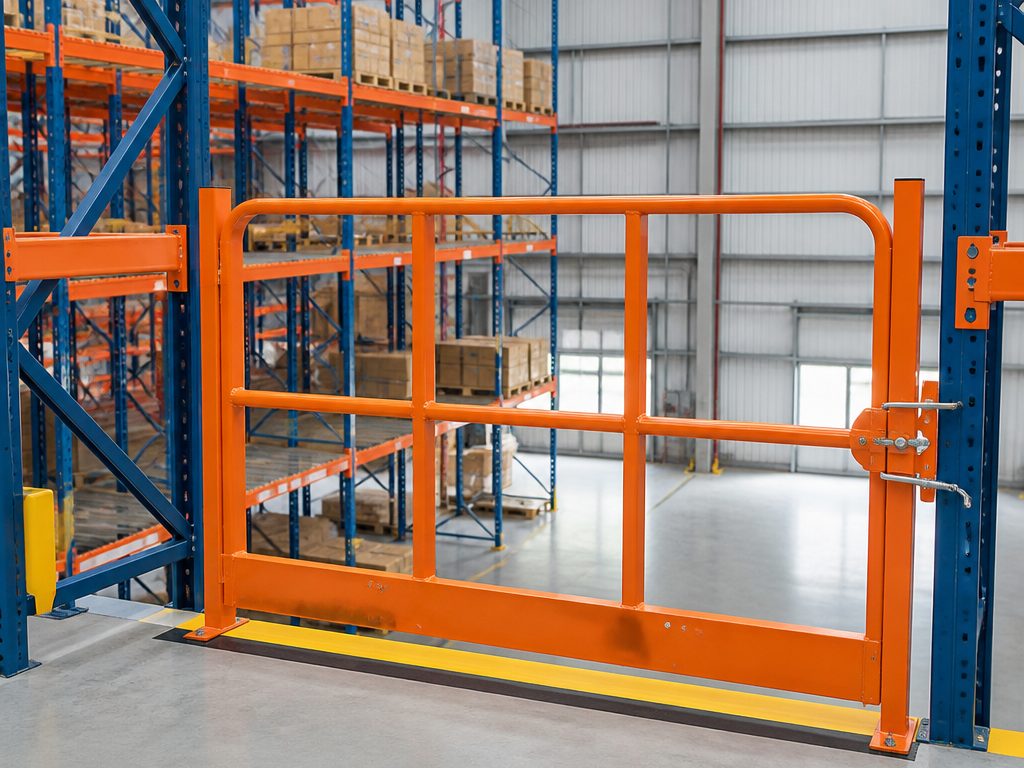

Cổng an toàn cẩu hàng Cổng lật hoặc cổng trượt tại vị trí đưa hàng lên sàn.
Ưu điểm của sàn trên kệ
- Tiết kiệm chi phí kết cấu Không cần hệ cột – dầm riêng, sàn tựa lên khung kệ có sẵn nên khối lượng thép và chi phí giảm rõ rệt.
- Hai công năng trên một diện tích Tầng dưới tiếp tục chứa pallet hoặc hàng nhặt tay, tầng trên dùng để soạn hàng, lưu hàng nhẹ hoặc picking.
- Lắp ghép nhanh, ít gián đoạn Toàn bộ liên kết bulông, thi công theo từng khu nên kho vẫn vận hành trong quá trình lắp đặt.
- Tháo dỡ và tái sử dụng Khi thay đổi layout, sàn và kệ đều tháo lắp lại được ở vị trí mới mà không phá dỡ kết cấu.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Tải trọng sàn | 300 – 750 kg / m² (theo công năng) |
| Chiều cao thông thủy | 2,2 – 3,0 m mỗi tầng |
| Kết cấu đỡ | Khung kệ pallet hoặc kệ trung tải tính toán lại tải |
| Mặt sàn | Tấm thép chống trượt, ván công nghiệp hoặc grating |
| Phụ kiện | Cầu thang, lan can, cổng an toàn, catwalk |
Sàn trên kệ là gì?
Sàn trên kệ là giải pháp lắp thêm tấm sàn ngay trên hệ khung kệ pallet hoặc kệ trung tải hiện có, biến khoảng không gian phía trên thành một tầng thao tác hoặc lưu trữ bổ sung mà không cần dựng thêm hệ cột và dầm riêng như sàn mezzanine độc lập. Chính khung kệ đóng vai trò kết cấu chịu lực chính, còn tấm sàn được lắp vào các tầng dầm đã tính toán trước khả năng chịu tải.
Sàn trên kệ thường được dùng cho khu vực picking hàng lẻ phía trên khu lưu trữ pallet, khu vực để hàng nhẹ theo mã hoặc lối đi thao tác cho nhân viên soạn hàng ở các tầng cao. Đây là giải pháp tiết kiệm chi phí đáng kể so với xây dựng một tầng mezzanine riêng biệt, vì tận dụng tối đa kết cấu kệ sẵn có trong kho.
Lợi ích chi tiết của sàn trên kệ
Thứ nhất, chi phí đầu tư thấp hơn đáng kể so với sàn mezzanine độc lập vì không cần hệ cột và móng riêng, chỉ cần gia cường thêm dầm đỡ sàn trên khung kệ hiện có. Thứ hai, thời gian thi công nhanh do tận dụng kết cấu sẵn, phù hợp với kho đang hoạt động cần bổ sung diện tích gấp mà không muốn gián đoạn sản xuất kéo dài.
Thứ ba, sàn trên kệ tạo ra khu vực picking hàng lẻ ngay phía trên khu lưu trữ pallet dự trữ, giúp rút ngắn quãng đường di chuyển của nhân viên soạn hàng và tăng năng suất soạn đơn. Thứ tư, hệ có thể mở rộng theo từng module kệ, linh hoạt điều chỉnh diện tích khi nhu cầu kho thay đổi. Cuối cùng, kết hợp sàn trên kệ với kệ trung tải hoặc kệ pallet bên dưới tạo ra mô hình kho đa tầng hiệu quả cho cả lưu trữ số lượng lớn lẫn soạn hàng lẻ.
Cấu tạo và thông số kỹ thuật sàn trên kệ
Sàn trên kệ gồm khung kệ chịu lực đã được tính toán bổ sung tải trọng sàn, dầm đỡ sàn lắp ngang giữa các cột kệ, tấm sàn bằng ván ép chống trượt, tôn dập sóng hoặc tấm thép lưới, cùng lan can bảo vệ và cầu thang lên xuống tại các vị trí tiếp cận. Khác với kệ thông thường, khung kệ dùng cho sàn trên kệ phải được thiết kế dày hơn tại các vị trí đỡ sàn để tránh võng khi chịu tải phân bố đều.
Thông số phổ biến: tải trọng sàn 300–800 kg/m² tuỳ mục đích sử dụng, khoảng cách bước cột theo module kệ pallet tiêu chuẩn 900–1.100 mm sâu và 1.800–2.700 mm ngang, chiều cao tầng thao tác 2,2–2,5 m để đảm bảo người di chuyển thoải mái. Tấm ván ép thường dày 18–25 mm, được xử lý chống trượt và chống ẩm; với khu vực ẩm ướt nên ưu tiên tấm thép mạ kẽm thay cho ván ép.
Ứng dụng sàn trên kệ theo ngành
Ngành thương mại điện tử và phân phối bán lẻ dùng sàn trên kệ làm khu picking hàng lẻ phía trên khu dự trữ pallet, kết hợp với kệ trung tải hoặc kệ picking cho khu soạn đơn nhanh. Ngành phụ tùng ô tô, linh kiện điện tử và văn phòng phẩm cũng phổ biến dùng mô hình này vì hàng hoá đa dạng chủng loại nhưng trọng lượng mỗi đơn vị không quá nặng.
Nhà máy sản xuất có không gian hạn chế thường lắp sàn trên kệ để tạo thêm khu chứa vật tư phụ hoặc khu vực đóng gói, kết nối trực tiếp bằng cầu thang hoặc thang máy hàng với khu sản xuất chính. Với công trình cần diện tích lớn hơn cho văn phòng hoặc khu làm việc độc lập, sàn mezzanine sẽ phù hợp hơn sàn trên kệ.
So sánh sàn trên kệ với sàn mezzanine và catwalk
So với sàn mezzanine, sàn trên kệ có chi phí đầu tư thấp hơn và thi công nhanh hơn vì tận dụng khung kệ sẵn có, nhưng diện tích và bố cục bị giới hạn theo module kệ, không linh hoạt bằng mezzanine độc lập vốn có thể thiết kế theo hình dạng bất kỳ. So với hệ thống catwalk, sàn trên kệ có diện tích liền mạch phục vụ picking hoặc lưu trữ, còn catwalk chủ yếu là lối đi hẹp phục vụ giám sát hoặc bảo trì.
Quy tắc chọn: nếu kho đã có sẵn hệ kệ pallet và chỉ cần bổ sung khu picking hoặc lưu trữ nhẹ phía trên, sàn trên kệ là giải pháp kinh tế nhất. Nếu cần một tầng làm việc độc lập với diện tích lớn và không phụ thuộc bố cục kệ, nên chọn sàn mezzanine. Long Quyền khảo sát thực tế để tư vấn phương án tối ưu chi phí cho từng nhu cầu cụ thể.
Quy trình tư vấn, thiết kế và lắp đặt sàn trên kệ
Chúng tôi khảo sát hệ kệ hiện hữu, kiểm tra khả năng chịu tải bổ sung của khung kệ, mục đích sử dụng tầng sàn mới và lối tiếp cận cầu thang, sau đó tính toán gia cường cần thiết và dựng bản vẽ 3D thể hiện bố cục sàn, lan can, cầu thao. Báo giá bóc tách chi tiết được gửi trong 24 giờ, kèm phương án so sánh chi phí giữa sàn trên kệ và sàn mezzanine nếu khách hàng cần đối chiếu.
Kết cấu dầm đỡ sàn và tấm sàn được sản xuất tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày. Lắp đặt bằng đội kỹ thuật chuyên trách, kiểm tra lại độ chắc chắn của khung kệ hiện hữu trước khi lắp dầm đỡ sàn, sau đó nghiệm thu bằng thử tải thực tế để đảm bảo an toàn trước khi đưa vào sử dụng.
Bảo hành và bảo trì sàn trên kệ
Long Quyền bảo hành kết cấu dầm đỡ sàn và khung kệ gia cường từ 2–5 năm tuỳ điều kiện sử dụng thực tế, riêng tấm sàn ván ép hoặc tôn được kiểm tra kỹ về độ phẳng và độ chống trượt trước khi bàn giao. Mọi lỗi phát sinh do vật liệu hoặc gia công trong thời gian bảo hành đều được xử lý miễn phí.
Về bảo trì, cần kiểm tra định kỳ hằng tháng tình trạng bu lông liên kết dầm sàn với khung kệ, độ võng của tấm sàn khi có tải, cùng lan can và cầu thang; bảo dưỡng chuyên sâu hằng năm gồm siết lại toàn bộ liên kết và kiểm tra độ ổn định tổng thể của khung kệ chịu thêm tải sàn. Nên sử dụng dịch vụ bảo trì trọn gói để phát hiện sớm dấu hiệu quá tải hoặc hư hỏng.
Những sai sót thường gặp khi lắp sàn trên kệ
Sai sót phổ biến nhất là sử dụng khung kệ pallet tiêu chuẩn không được tính toán bổ sung tải trọng sàn, dẫn đến dầm bị võng hoặc khung kệ mất ổn định khi chịu tải phân bố đều thay vì tải điểm như pallet thông thường. Vì vậy, khung kệ dùng cho sàn trên kệ luôn cần được thiết kế hoặc gia cường riêng ngay từ đầu, không nên tận dụng khung kệ cũ mà không kiểm tra lại khả năng chịu lực.
Sai sót thứ hai là bố trí lối đi và cầu thang không hợp lý, gây cản trở luồng di chuyển xe nâng ở tầng trệt hoặc không đủ lối thoát hiểm cho tầng sàn phía trên. Sai sót thứ ba là chọn vật liệu tấm sàn không phù hợp với đặc thù hàng hoá, ví dụ dùng ván ép cho khu vực ẩm ướt khiến sàn nhanh xuống cấp. Long Quyền luôn khảo sát kỹ hiện trạng và tư vấn kỹ trước khi thiết kế để tránh các sai sót này.
Câu hỏi thường gặp
- Sàn trên kệ chịu được tải trọng bao nhiêu?
- Phổ biến 300–800 kg/m² tuỳ mục đích sử dụng và khả năng chịu lực của khung kệ được gia cường. Long Quyền tính toán cụ thể theo loại hàng hoá dự kiến đặt trên sàn.
- Có thể lắp sàn trên kệ pallet đang sử dụng không?
- Cần kiểm tra lại khả năng chịu tải của khung kệ hiện hữu trước. Nếu khung không đủ khả năng chịu tải phân bố đều, cần gia cường hoặc thay thế một phần kết cấu trước khi lắp sàn.
- Sàn trên kệ khác gì sàn mezzanine?
- Sàn trên kệ tận dụng chính khung kệ pallet làm kết cấu chịu lực nên chi phí thấp hơn, trong khi [sàn mezzanine](/san-mezzanine) là kết cấu độc lập với hệ cột dầm riêng, linh hoạt hơn về bố cục.
- Vật liệu nào phù hợp làm tấm sàn trên kệ?
- Ván ép chống trượt phù hợp cho khu vực khô ráo, còn tấm thép mạ kẽm hoặc tôn dập sóng phù hợp hơn cho khu vực ẩm ướt hoặc tải trọng nặng thường xuyên.
- Thời gian sản xuất và lắp đặt sàn trên kệ mất bao lâu?
- Thường 15–25 ngày sản xuất dầm đỡ sàn và tấm sàn tại nhà máy, cộng thêm vài ngày lắp đặt tuỳ diện tích và mức độ gia cường khung kệ hiện có.
- Sàn trên kệ có cần lan can bảo vệ không?
- Có, bắt buộc phải có lan can cao tối thiểu 1 m tại các mép sàn và khu vực tiếp giáp cầu thang để đảm bảo an toàn lao động cho nhân viên thao tác trên tầng sàn.
