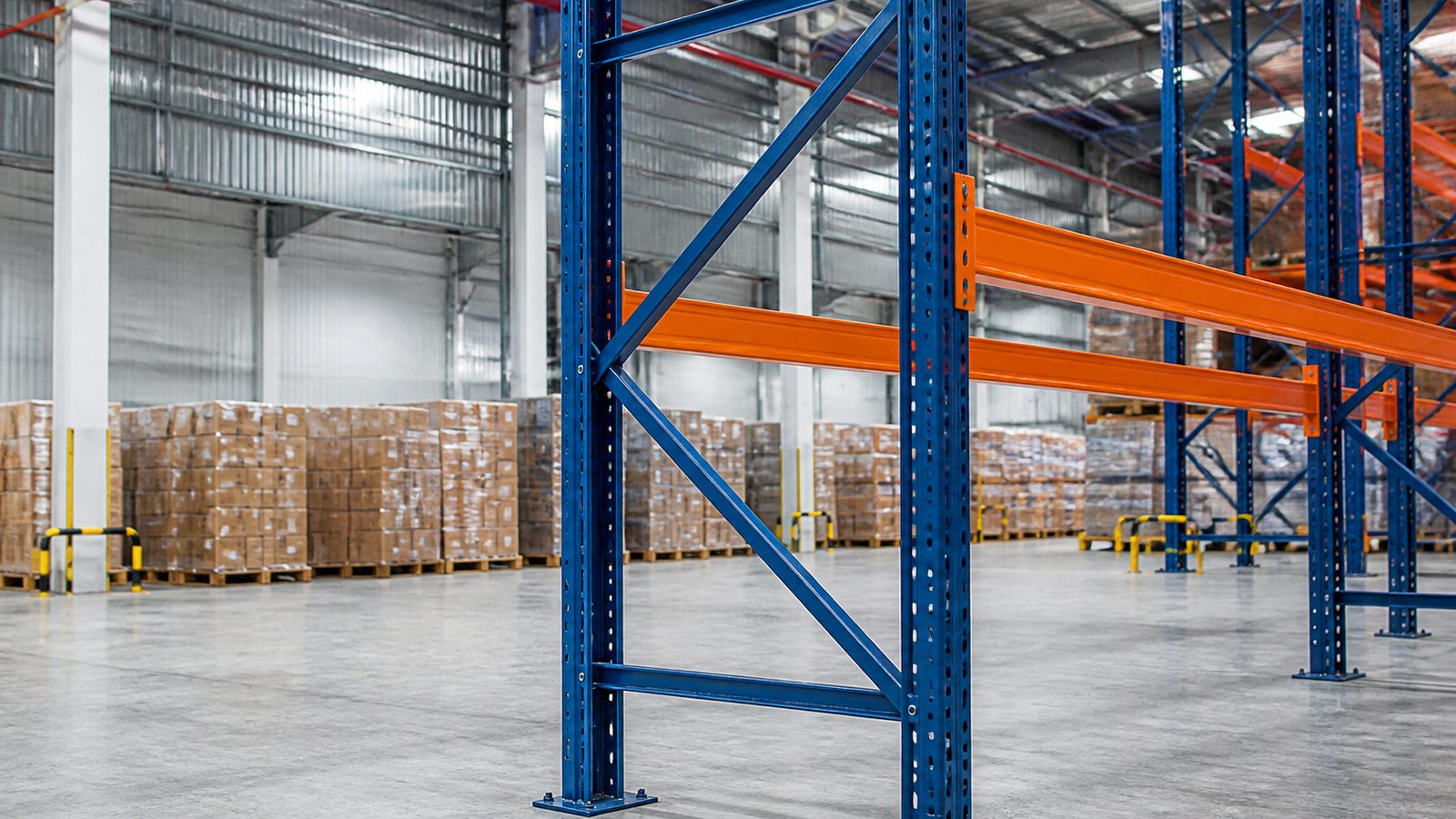

Khung Đứng (Upright Frame)
Xương sống của hệ kệ — khung đứng chế tạo theo đúng bước lỗ và tiết diện để thay khung hỏng hoặc nối dài dãy kệ hiện có.
Khung đứng kệ pallet thép dày 2,0–3,0 mm, tải trọng lớn, bước lỗ 50–75 mm, sơn tĩnh điện chống gỉ. Sản xuất theo tiêu chuẩn ISO. Báo giá chi tiết trong 24 giờ.
Cấu tạo & lắp đặt

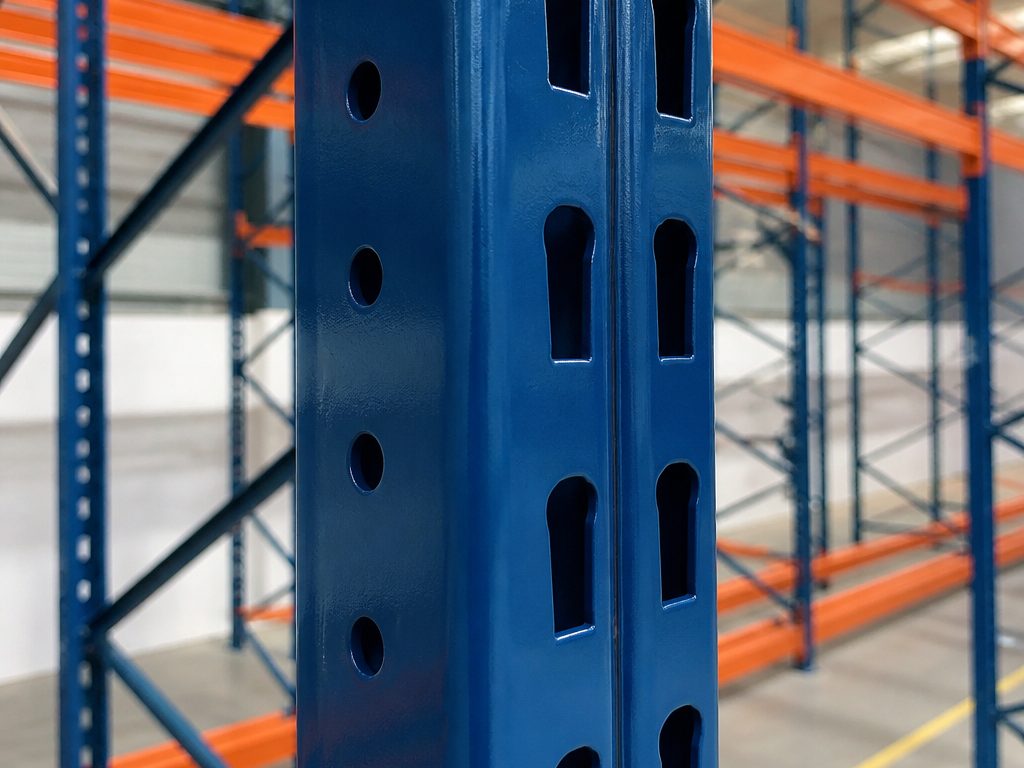

Cận cảnh sản phẩm Chi tiết khung đứng thép dày, hoàn thiện sơn tĩnh điện bền màu.

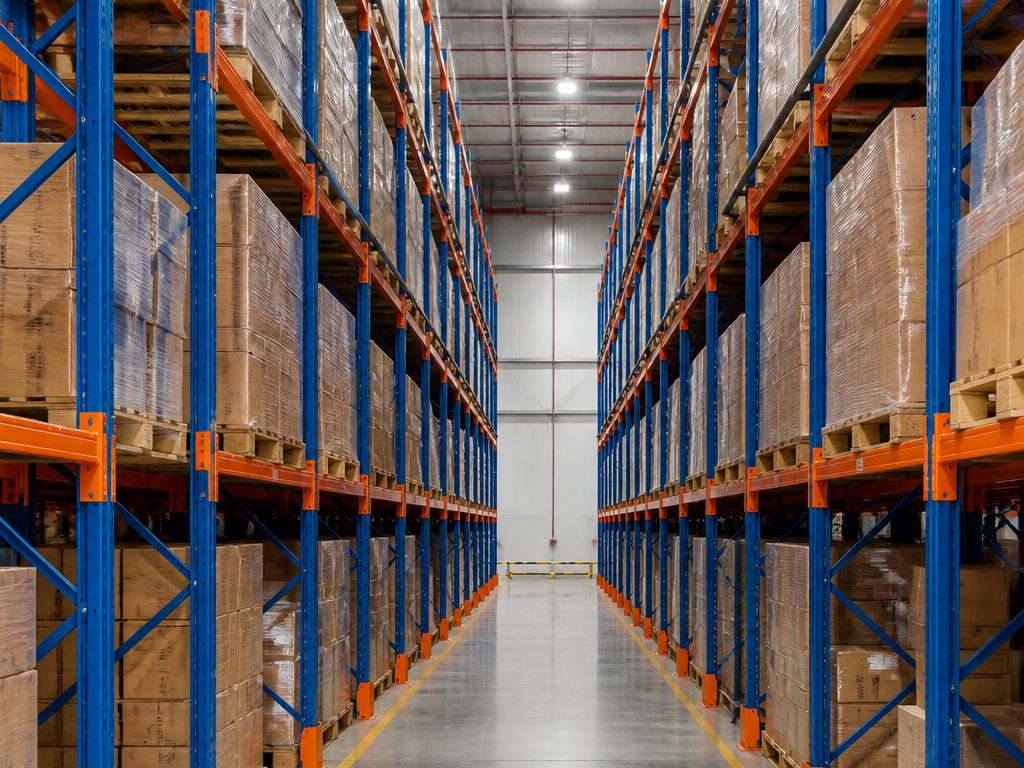

Lắp đặt thực tế Khung đứng sau khi lắp tại dãy kệ đang vận hành trong kho.

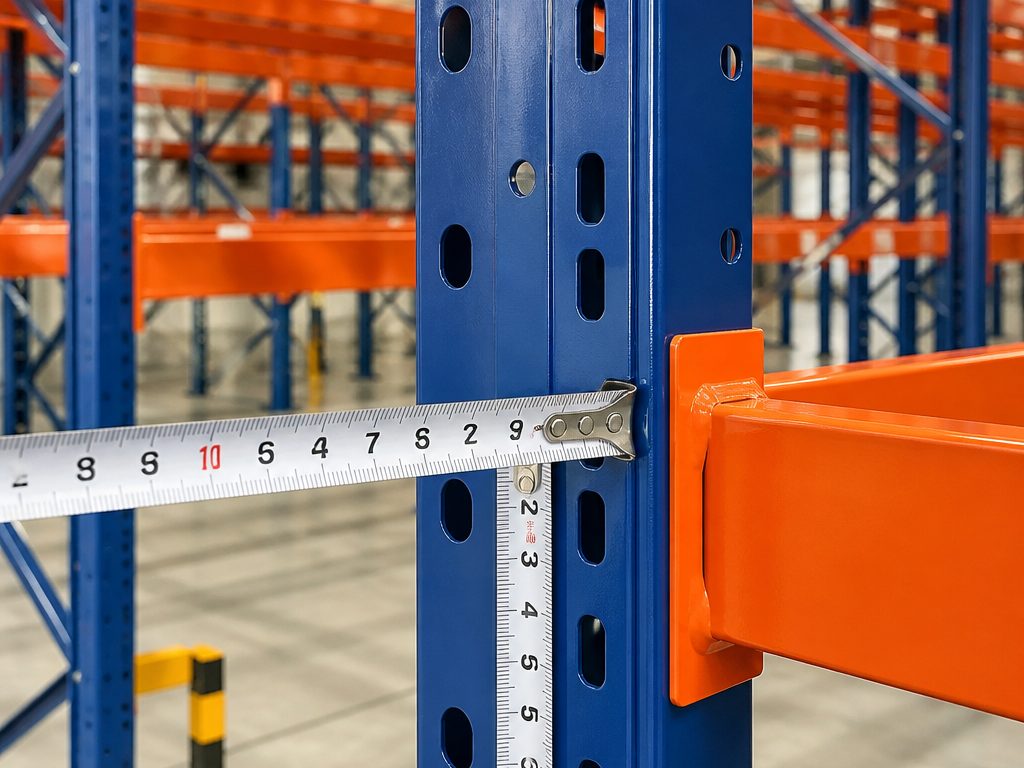

Kích thước & thông số Kích thước và tiết diện khung đứng theo bảng thông số tham khảo.
Thi công & hiệu quả

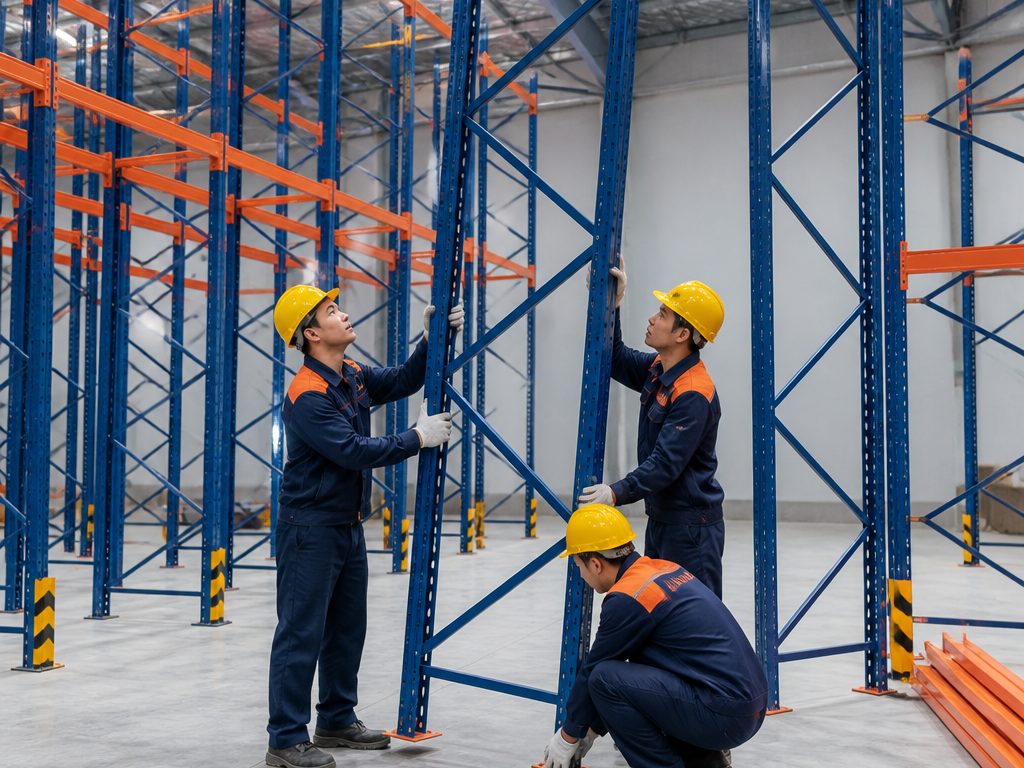

Thi công lắp đặt Đội thi công lắp nhanh trong ngày, không ảnh hưởng hàng đang lưu kho.

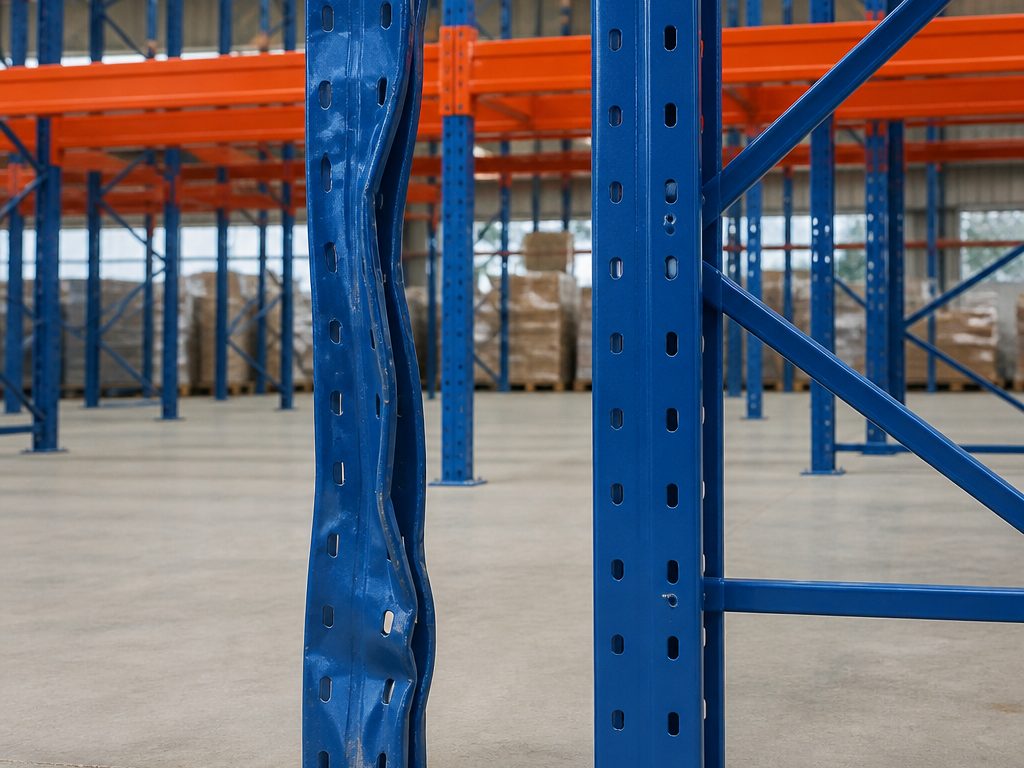

Ngăn ngừa hư hại So sánh vị trí có và không có phụ kiện bảo vệ sau va chạm xe nâng.

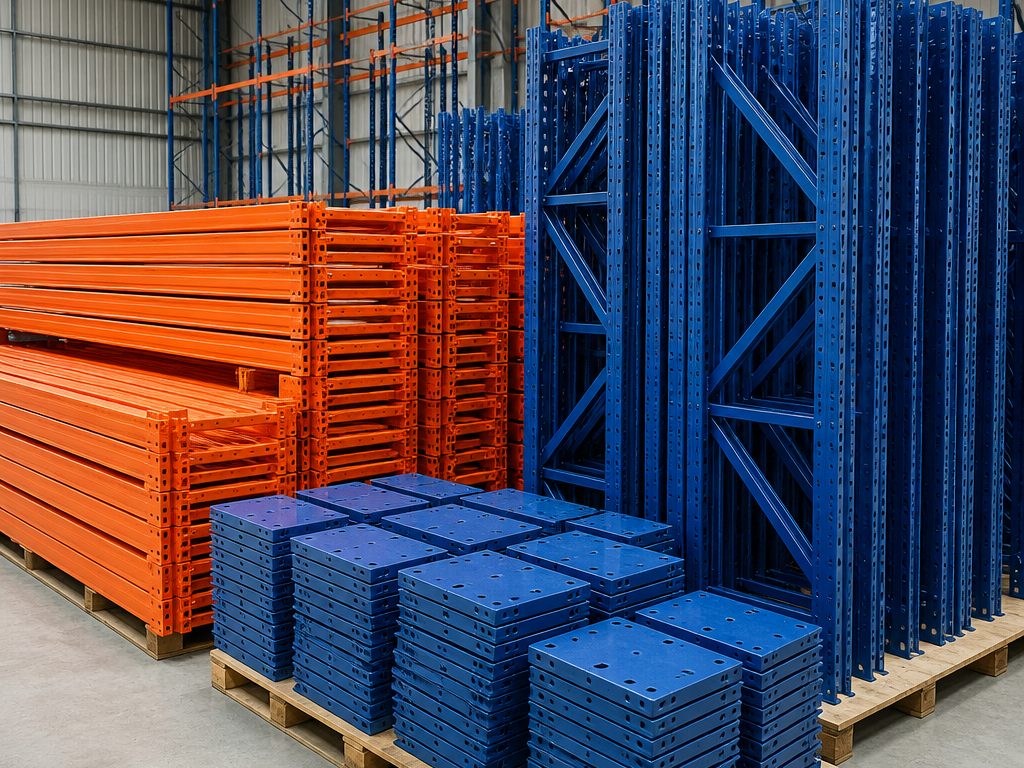

Phụ kiện liên quan Kết hợp cùng các phụ kiện an toàn khác để hoàn chỉnh hệ kệ.
Đặc điểm
- Bước lỗ 50 – 75 mm Lỗ đục theo bước tiêu chuẩn cho phép điều chỉnh cao độ beam linh hoạt theo chiều cao hàng hóa.
- Thay thế & mở rộng dễ dàng Chế tạo đúng tiết diện, chiều cao và bước lỗ của hệ đang dùng để thay khung hỏng hoặc nối thêm dãy.
- Thép cán nguội sơn tĩnh điện Cột thép cán nguội định hình, hàn giằng chắc chắn, sơn tĩnh điện màu xanh công nghiệp tiêu chuẩn.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Chiều cao khung | 2.000 – 12.000 mm |
| Chiều sâu khung | 600 / 800 / 1.000 / 1.200 mm |
| Bước lỗ | 50 mm hoặc 75 mm |
| Độ dày cột | 1,8 – 3,0 mm tùy tải trọng |
| Hoàn thiện | Sơn tĩnh điện, kèm đế chân và bulông nở |
Khung đứng kệ pallet là gì?
Khung đứng kệ pallet là cấu kiện chịu lực chính theo phương thẳng đứng của toàn bộ hệ kệ pallet, gồm hai cột đứng liên kết bằng các thanh giằng ngang và chéo tạo thành một khối vững chắc. Khung đứng có nhiệm vụ truyền toàn bộ tải trọng hàng hoá từ thanh đỡ pallet xuống nền nhà xưởng thông qua chân đế và bu lông neo.
Khung đứng kệ pallet là hạng mục quyết định trực tiếp đến chiều cao, số tầng và tổng tải trọng mà cả hệ kệ có thể chịu được. Vì vậy, việc lựa chọn đúng loại khung đứng ngay từ đầu dự án có ý nghĩa quan trọng đối với cả an toàn vận hành lẫn hiệu quả đầu tư dài hạn của doanh nghiệp.
Vai trò an toàn và lợi ích của khung đứng kệ pallet
Khung đứng kệ pallet đạt chuẩn giúp đảm bảo khả năng chịu tải ổn định trong suốt vòng đời sử dụng, chống lại các lực nén dọc trục lẫn lực ngang phát sinh từ va chạm xe nâng hoặc rung động vận hành. Một khung đứng không đạt tiêu chuẩn về độ dày thép hoặc chất lượng mối hàn có thể dẫn đến cong vênh, mất khả năng chịu lực và gây nguy hiểm cho toàn bộ dãy kệ.
Về lợi ích, khung đứng kệ pallet chất lượng cao giúp doanh nghiệp tận dụng tối đa chiều cao nhà xưởng, tăng mật độ lưu trữ mà vẫn đảm bảo an toàn lao động. Lớp sơn tĩnh điện hoặc mạ kẽm chống ăn mòn tốt còn giúp giảm chi phí bảo trì, kéo dài tuổi thọ công trình lưu trữ lên tới hàng chục năm nếu vận hành đúng tải trọng thiết kế.
Cấu tạo, vật liệu và thông số kỹ thuật khung đứng kệ pallet
Khung đứng kệ pallet được cán từ thép tấm dày 2,0–3,0 mm, tạo hình chữ C hoặc chữ Omega để tối ưu khả năng chịu lực trên trọng lượng vật liệu. Hai cột đứng được liên kết bằng thanh giằng chéo và giằng ngang bắt bu lông, tạo thành khung phẳng vững chắc. Bước lỗ trên cột đứng phổ biến 50–75 mm, cho phép điều chỉnh độ cao tầng linh hoạt theo chiều cao pallet hàng thực tế.
Chiều cao khung đứng phổ biến từ 2.000 mm đến 12.000 mm tuỳ nhu cầu lưu trữ, chiều sâu từ 600–1.200 mm tương ứng với kích thước pallet sử dụng. Tải trọng mỗi khung đứng có thể đạt 8.000–15.000 kg tuỳ độ dày thép và thiết kế giằng. Chân đế được hàn tấm thép đế và khoan lỗ bắt bu lông nở vào nền, bề mặt hoàn thiện sơn tĩnh điện 60–80 micron hoặc mạ kẽm nhúng nóng cho môi trường ẩm cao.
Tiêu chuẩn áp dụng cho khung đứng kệ pallet
Khung đứng kệ pallet tại Long Quyền được thiết kế và kiểm tra tham chiếu các tiêu chuẩn kết cấu kệ chứa hàng công nghiệp quốc tế như FEM 10.2.02 và AS 4084, đồng thời sản xuất theo hệ thống quản lý chất lượng ISO tại nhà máy KCN Xuân Phương. Mỗi lô khung đứng đều trải qua kiểm tra kích thước, độ thẳng và thử tải trước khi xuất xưởng.
Đối với các dự án có yêu cầu đặc biệt về tải trọng động, chống động đất hoặc môi trường ăn mòn cao, Long Quyền tính toán bổ sung hệ số an toàn và vật liệu phù hợp, đảm bảo khung đứng đáp ứng đầy đủ yêu cầu kỹ thuật riêng của từng công trình lưu trữ.
Cách chọn đúng loại và kích thước khung đứng kệ pallet
Việc chọn khung đứng kệ pallet cần dựa trên chiều cao nhà xưởng, tổng tải trọng dự kiến trên mỗi tầng và loại xe nâng sử dụng trong kho. Với hệ kệ selective pallet chiều cao trung bình, khung dày 2,0 mm thường đủ đáp ứng; trong khi hệ kệ drive-in hoặc kho mật độ cao cần khung dày 2,5–3,0 mm kết hợp thanh giằng kệ tăng cường để chịu lực ngang tốt hơn.
Chiều sâu khung đứng cần khớp với kích thước pallet sử dụng, phổ biến 900 mm hoặc 1.100 mm cho pallet tiêu chuẩn Việt Nam. Với kho có mật độ va chạm xe nâng cao, nên chọn thêm chụp bảo vệ chân cột và thanh beam chất lượng cao để giảm hư hỏng cục bộ, kéo dài tuổi thọ toàn hệ thống.
Hướng dẫn lắp đặt khung đứng kệ pallet đúng kỹ thuật
Trước khi lắp, cần kiểm tra nền nhà xưởng đạt độ phẳng và cường độ chịu lực phù hợp, đánh dấu vị trí chân đế theo bản vẽ layout đã duyệt. Khung đứng được dựng thẳng bằng ni-vô hoặc máy laser, sau đó khoan và bắt bu lông nở cố định chân đế vào nền trước khi lắp thanh giằng và thanh đỡ pallet.
Sau khi dựng xong từng khung đứng, cần kiểm tra lại độ thẳng đứng theo cả hai phương trước khi tiến hành lắp các khung tiếp theo trong cùng dãy kệ, tránh sai số cộng dồn gây lệch toàn tuyến. Với khung cao trên 6 m, nên sử dụng thêm giá đỡ tạm trong quá trình thi công để đảm bảo an toàn cho đội lắp đặt.
Case thực tế lắp đặt tại kho khách hàng
Một doanh nghiệp logistics tại Long An cần mở rộng kho với chiều cao khai thác lên tới 10 m để tối ưu diện tích thuê mặt bằng. Long Quyền khảo sát nền móng, thiết kế khung đứng dày 2,8 mm kết hợp hệ giằng chéo tăng cường, sản xuất và lắp đặt hoàn chỉnh 60 khung đứng trong 10 ngày, đảm bảo tải trọng khai thác đạt 1.200 kg mỗi tầng trên toàn bộ hệ kệ selective pallet.
Tại một nhà máy thực phẩm ở Củ Chi, khách hàng yêu cầu khung đứng chống ăn mòn cho khu vực gần dây chuyền rửa có độ ẩm cao. Long Quyền tư vấn phương án mạ kẽm nhúng nóng thay vì sơn tĩnh điện thông thường, giúp khung đứng duy trì độ bền tốt sau hơn hai năm vận hành trong môi trường ẩm ướt liên tục.
Chính sách bảo hành và bảo trì khung đứng kệ pallet
Khung đứng kệ pallet Long Quyền được bảo hành 12–24 tháng đối với lỗi kết cấu, mối hàn và bong tróc lớp phủ trong điều kiện sử dụng đúng tải trọng thiết kế. Thời gian sản xuất tiêu chuẩn 7–15 ngày tuỳ số lượng và chiều cao khung, riêng khung kích thước đặc biệt có thể cần thêm thời gian gia công khuôn cán.
Về bảo trì, nên kiểm tra định kỳ 6 tháng một lần độ thẳng đứng của khung, tình trạng bu lông chân đế và dấu hiệu va chạm từ xe nâng. Nếu phát hiện khung bị cong vênh vượt mức cho phép hoặc chân đế lỏng, cần xử lý ngay để tránh ảnh hưởng đến an toàn toàn hệ thống. Tham khảo thêm dịch vụ kiểm tra và bảo trì kệ định kỳ của Long Quyền để đảm bảo vận hành ổn định lâu dài.
Câu hỏi thường gặp
- Khung đứng kệ pallet chịu được tải trọng bao nhiêu?
- Tuỳ độ dày thép và thiết kế giằng, tải trọng mỗi khung đứng phổ biến 8.000–15.000 kg. Long Quyền tính toán cụ thể dựa trên tổng tải trọng dự kiến của toàn hệ kệ.
- Chiều cao tối đa của khung đứng kệ pallet là bao nhiêu?
- Khung đứng tiêu chuẩn sản xuất được từ 2.000 mm đến 12.000 mm, tuỳ theo chiều cao nhà xưởng và yêu cầu lưu trữ thực tế của khách hàng.
- Nên chọn sơn tĩnh điện hay mạ kẽm cho khung đứng?
- Sơn tĩnh điện phù hợp kho khô ráo thông thường, còn mạ kẽm nhúng nóng nên dùng cho khu vực ẩm ướt, gần dây chuyền rửa hoặc kho lạnh để tăng khả năng chống ăn mòn.
- Khung đứng kệ pallet có cần thanh giằng đi kèm không?
- Có. Thanh giằng kệ là bộ phận không thể tách rời của khung đứng, giúp tăng độ cứng ngang và chống lật đổ khi vận hành, đặc biệt với khung cao trên 4–5 m.
- Thời gian sản xuất khung đứng kệ pallet là bao lâu?
- Thông thường 7–15 ngày tuỳ số lượng, chiều cao và quy cách đặt hàng. Đơn hàng số lượng lớn hoặc kích thước tiêu chuẩn có thể giao nhanh hơn.
- Làm sao kiểm tra khung đứng kệ pallet còn an toàn hay không?
- Kiểm tra định kỳ độ thẳng đứng, tình trạng bu lông chân đế và dấu hiệu cong vênh do va chạm xe nâng. Nếu độ lệch vượt mức cho phép, cần xử lý hoặc thay thế ngay.
