Sàn Thao Tác
Platform thép vững chắc cho khu soạn hàng, đóng gói và vận hành thiết bị trên cao — an toàn cho người làm việc mỗi ngày.
Sàn thao tác thép chịu lực 250–1.000 kg/m², lan can an toàn cao 1.000–1.100 mm, lắp nhanh không ảnh hưởng sản xuất. Thiết kế 3D và báo giá trong 24 giờ.
Kết cấu sàn thao tác

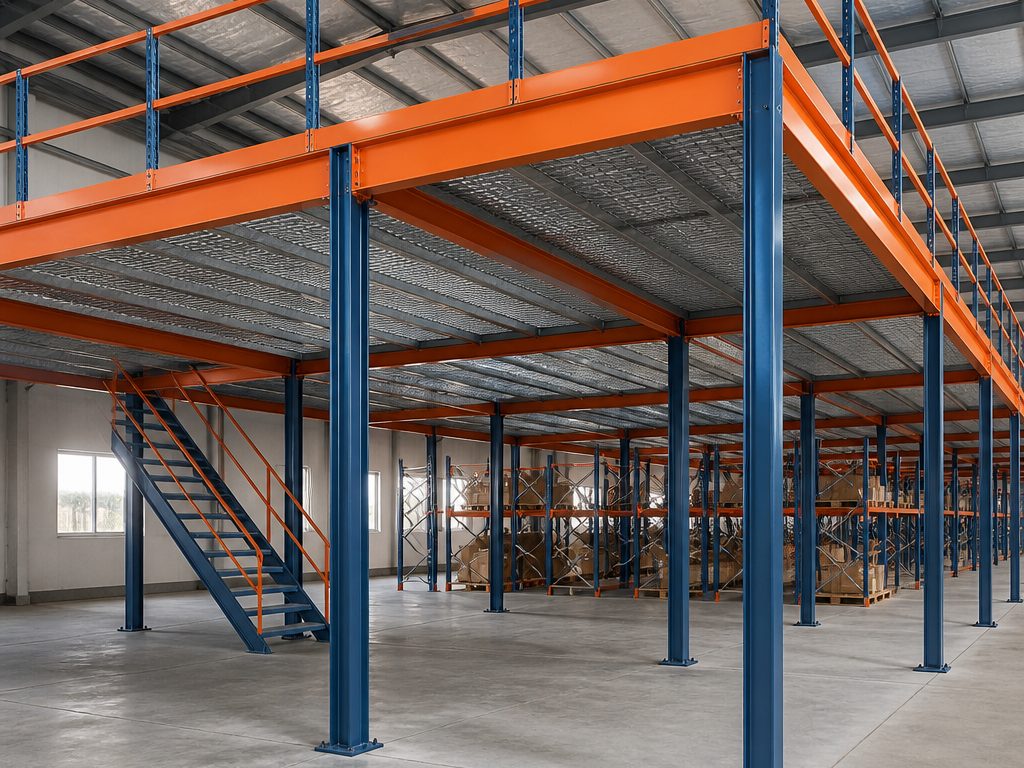

Khung dầm chịu lực Hệ cột – dầm thép tính toán riêng cho tải thao tác và thiết bị.

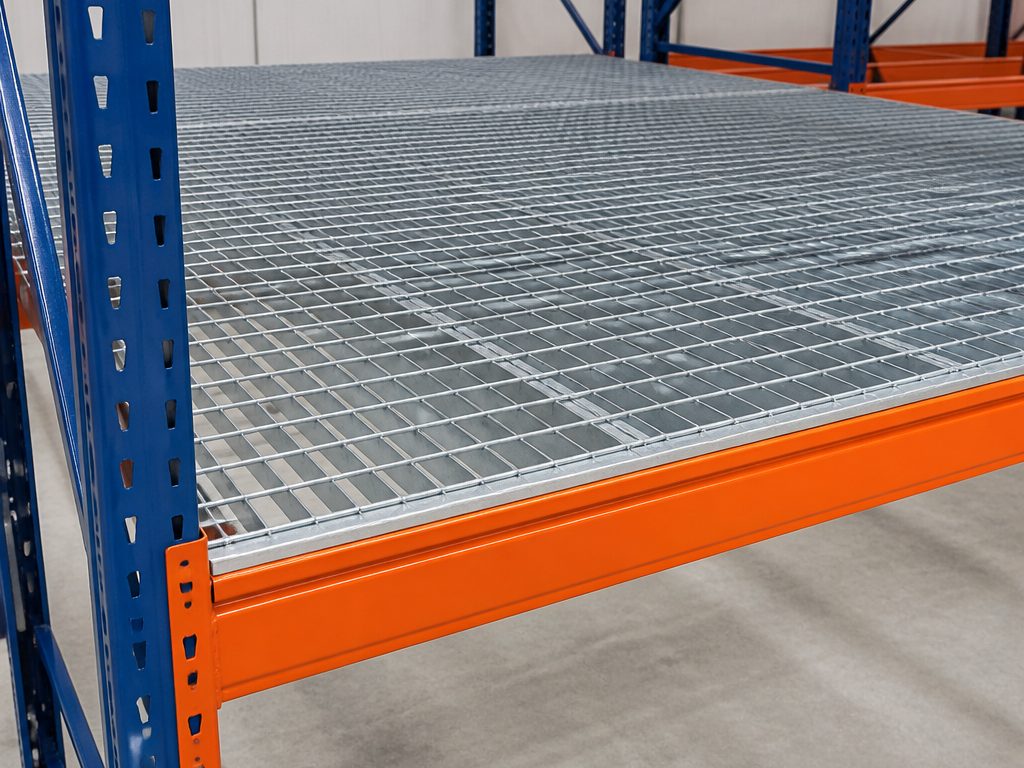

Mặt sàn thép gân Mặt sàn thép gân hoặc grating chống trượt, dễ vệ sinh.

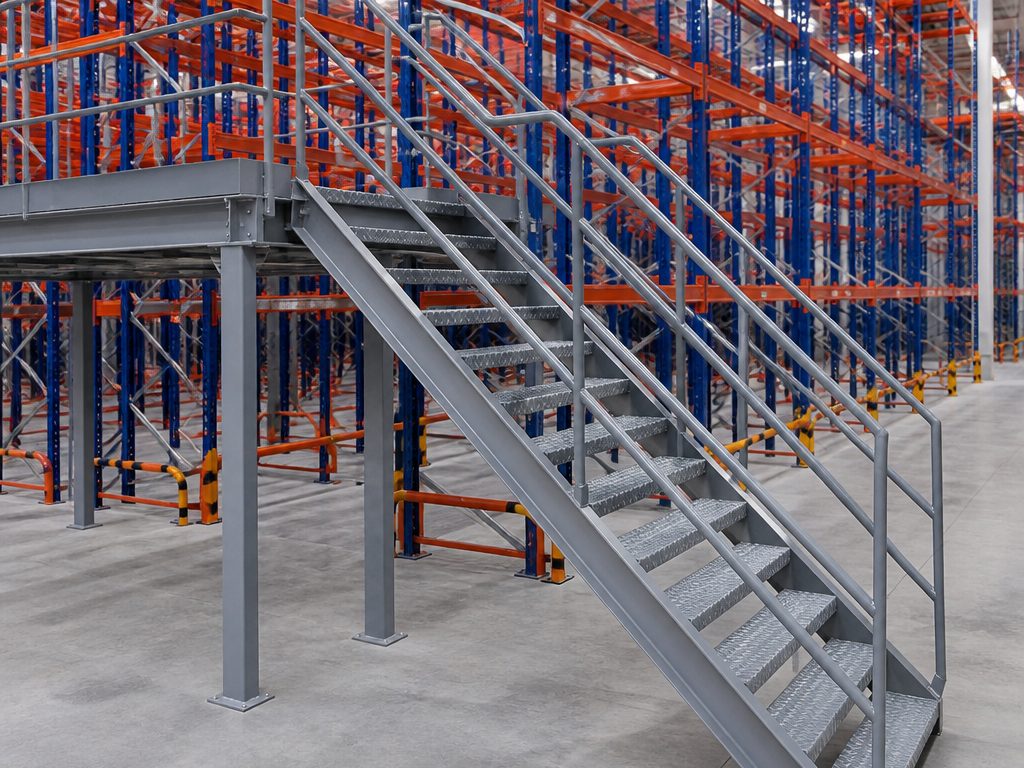

Cầu thang bậc chống trượt Cầu thang bậc chống trượt kèm tay vịn hai bên.
Ứng dụng sản xuất

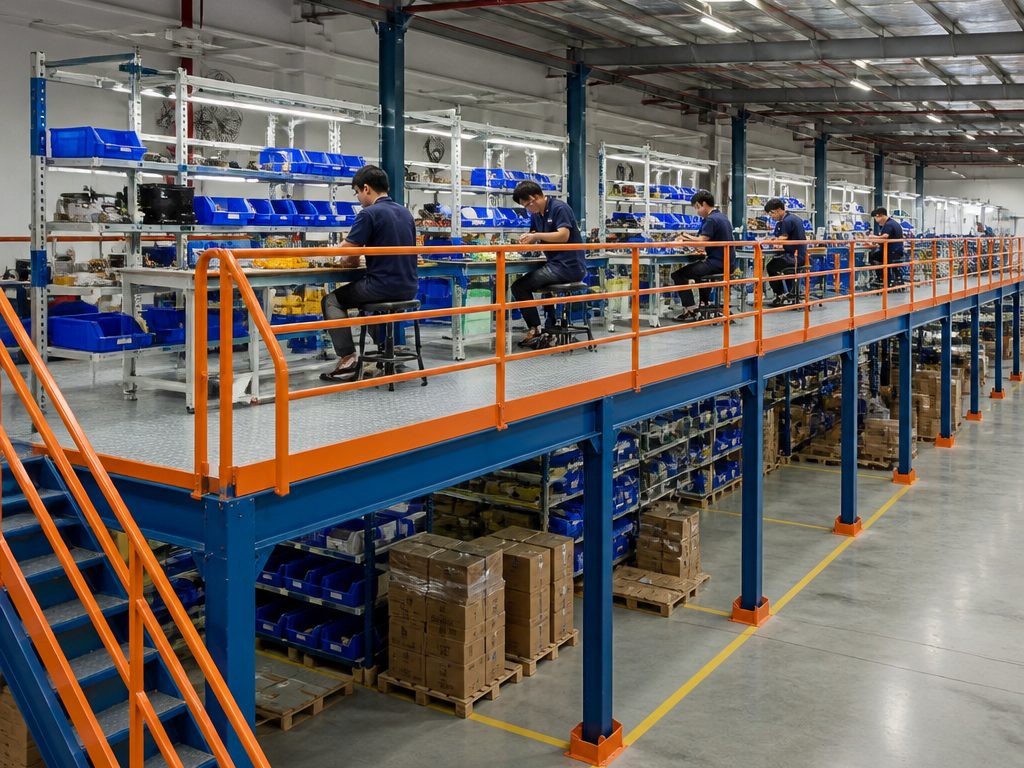

Trạm làm việc trên sàn Bố trí trạm lắp ráp, kiểm hàng ngay trên sàn thao tác.

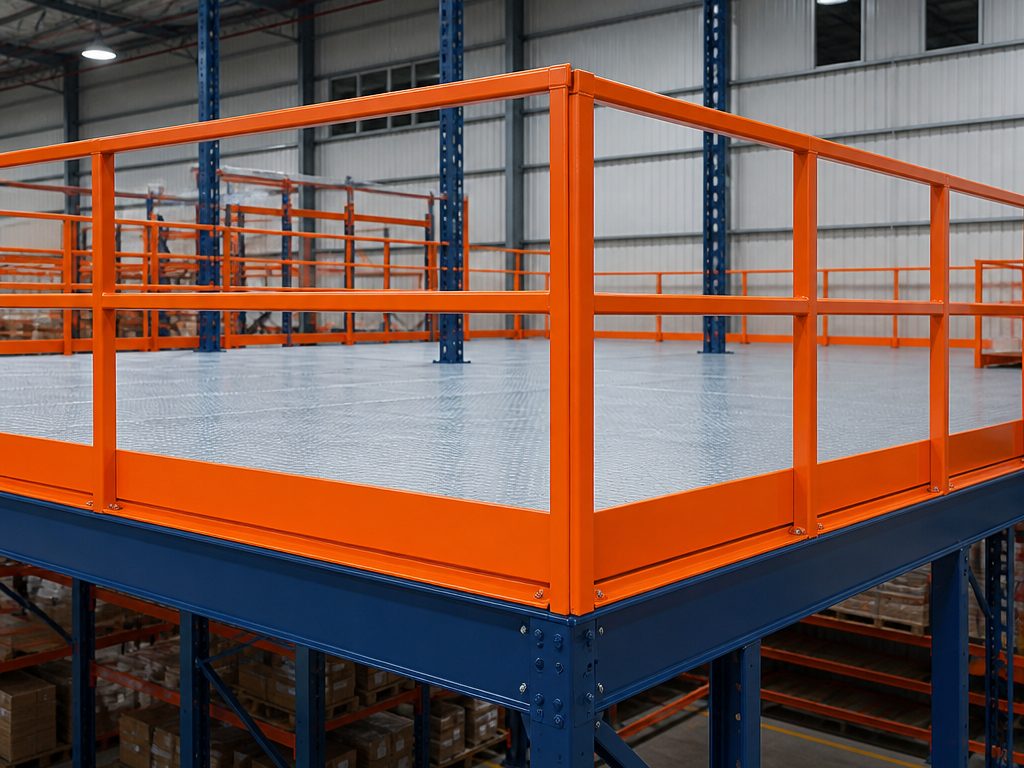

Lan can & tay vịn Lan can bao mép sàn kèm gờ chắn chân chống rơi vật.

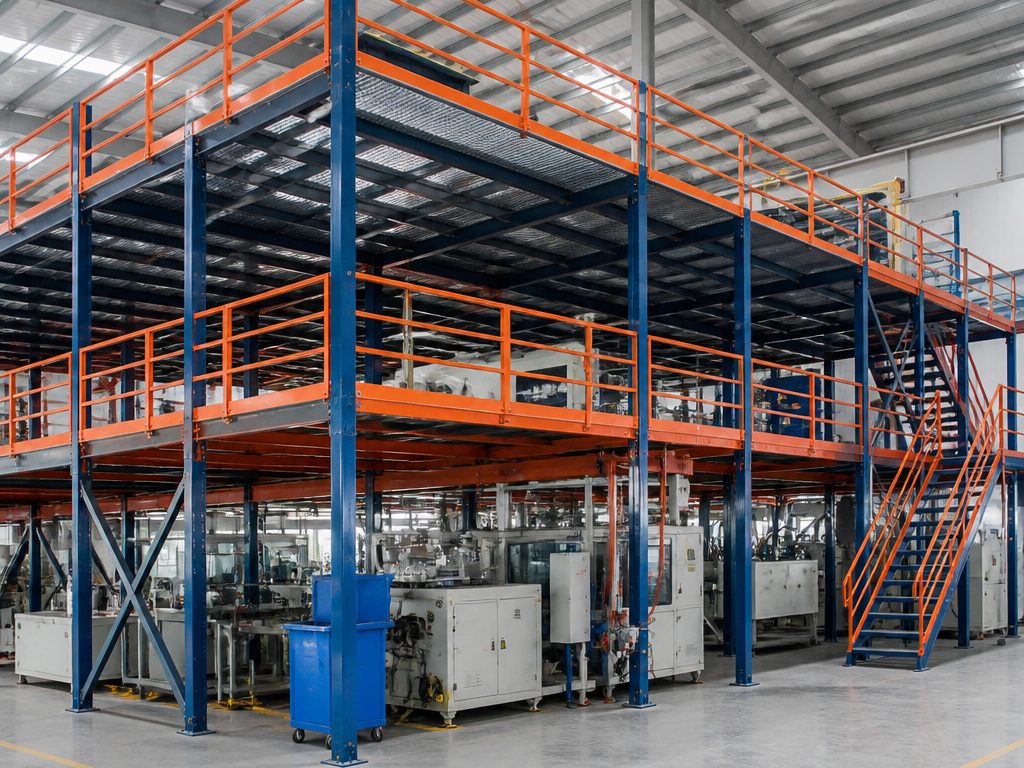

Nhà máy hai tầng Tăng diện tích sản xuất mà không mở rộng nhà xưởng.
Cấu tạo & an toàn
- Kết cấu thép chịu tải động Dầm và mặt sàn tính cho tải người, xe đẩy và thiết bị di chuyển liên tục, không chỉ tải tĩnh.
- Lan can & chân chắn Lan can cao theo tiêu chuẩn an toàn kèm thanh giữa và tấm chân chắn ngăn vật rơi xuống dưới.
- Cổng an toàn tại điểm cẩu hàng Cổng lật hoặc cổng trượt đảm bảo luôn có rào chắn khi đưa hàng lên xuống sàn.
- Mặt sàn chống trượt Tấm thép gân chống trượt hoặc grating, thoát nước và bụi tốt, phù hợp khu vực sản xuất.
Thông số tham khảo
| Hạng mục | Thông số |
|---|---|
| Tải trọng sàn | 300 – 1.000 kg / m² |
| Chiều cao sàn | 1,5 – 4,0 m tùy công năng |
| Mặt sàn | Thép gân chống trượt / grating / ván công nghiệp |
| Cầu thang | Thẳng hoặc chữ L, bậc chống trượt, tay vịn hai bên |
| Hoàn thiện | Sơn tĩnh điện, lan can sơn cảnh báo |
Sàn thao tác là gì?
Sàn thao tác là kết cấu thép được dựng trên cao trong nhà xưởng hoặc kho bãi, tạo mặt bằng cố định cho công nhân đứng vận hành, kiểm tra, bảo trì máy móc hoặc thao tác quanh dây chuyền sản xuất, bồn bể, silo. Khác với sàn để lưu trữ hàng hoá, sàn thao tác ưu tiên sự thuận tiện di chuyển, tầm nhìn thao tác và an toàn cho người lao động ở độ cao, nên hệ lan can, cầu thang và tấm sàn chống trượt luôn là thành phần bắt buộc.
Hệ được dựng từ khung thép hình, dầm chính – dầm phụ liên kết bu lông cường độ cao, mặt sàn bằng tấm grating hoặc tôn dập chống trượt tuỳ yêu cầu tải trọng và môi trường sử dụng. Với các nhà máy cơ khí, hoá chất, thực phẩm và logistics, sàn thao tác giúp tận dụng không gian trên cao mà không phải xây dựng thêm tầng bê tông cốt thép, rút ngắn thời gian thi công và giảm chi phí đầu tư đáng kể so với xây dựng truyền thống.
Lợi ích chi tiết của sàn thao tác thép
Thứ nhất, thi công nhanh và ít ảnh hưởng đến hoạt động sản xuất đang diễn ra vì cấu kiện được gia công sẵn tại nhà máy, ra công trường chỉ lắp ghép bằng bu lông, không hàn nhiệt tại chỗ nên không phát sinh khói bụi, tia lửa nguy hiểm trong khu vực sản xuất. Thứ hai, khả năng chịu lực linh hoạt từ 250 kg/m² cho khu vực đi lại kiểm tra đến 1.000 kg/m² cho khu vực đặt thiết bị nặng, đáp ứng đa dạng nhu cầu sử dụng.
Thứ ba, hệ lan can cao 1.000–1.100 mm cùng gờ chân đảm bảo an toàn lao động theo quy chuẩn, giảm thiểu rủi ro rơi ngã khi thao tác trên cao. Thứ tư, sàn thao tác có thể tháo dỡ, di dời hoặc mở rộng khi nhà máy thay đổi bố trí dây chuyền, linh hoạt hơn nhiều so với kết cấu bê tông cố định. Thứ năm, chi phí đầu tư trên mỗi mét vuông thấp hơn xây dựng tầng lửng bê tông từ 30–50% mà vẫn đảm bảo độ bền và an toàn lâu dài.
Cấu tạo và thông số kỹ thuật sàn thao tác
Kết cấu chính gồm cột đỡ thép hình H hoặc I, dầm chính liên kết vào cột bằng bu lông cường độ cao hoặc bản mã hàn sẵn, hệ dầm phụ đỡ tấm sàn với khoảng cách tính theo tải trọng thiết kế. Mặt sàn phổ biến dùng tấm grating mắt cáo cho khu vực cần thoát nước, thoát khói hoặc tôn dập gân chống trượt cho khu vực đi lại thông thường. Toàn bộ cấu kiện được sơn chống gỉ, sơn phủ hoặc mạ kẽm nhúng nóng tuỳ môi trường lắp đặt.
Thông số phổ biến: tải trọng sàn 250–1.000 kg/m² theo yêu cầu sử dụng, chiều cao lan can 1.000–1.100 mm, khoảng cách thanh lan can dưới 150 mm để đảm bảo an toàn, cầu thang thép góc nghiêng 35–45 độ có tay vịn hai bên, độ dày thép cột 3–6 mm tuỳ tải trọng và chiều cao công trình. Sàn thao tác có thể thiết kế nhiều tầng, kết nối bằng hệ thống catwalk để liên thông giữa các khu vực thao tác khác nhau trong cùng nhà xưởng.
Ứng dụng sàn thao tác theo ngành
Ngành cơ khí chế tạo dùng sàn thao tác quanh máy CNC, dây chuyền lắp ráp lớn để công nhân tiếp cận các vị trí cao mà máy không cho phép đứng dưới đất thao tác. Ngành hoá chất, xi mạ và xử lý nước sử dụng sàn thao tác quanh bồn bể, tháp phản ứng, hệ thống ống dẫn để kiểm tra van, đồng hồ đo mà không cần thang di động nguy hiểm. Ngành thực phẩm và đồ uống lắp sàn thao tác quanh silo chứa nguyên liệu, máy đóng gói cao tầng.
Trong nhà kho logistics, sàn thao tác thường kết hợp với sàn mezzanine hoặc sàn trên kệ để tạo khu vực trung chuyển, kiểm hàng ở độ cao trung gian giữa các tầng kệ pallet. Ngành điện, điện tử dùng sàn thao tác quanh tủ điện trung thế, trạm biến áp để đảm bảo khoảng cách an toàn khi vận hành, bảo trì thiết bị điện áp cao.
So sánh sàn thao tác với sàn mezzanine và catwalk
So với sàn mezzanine, sàn thao tác thường có diện tích nhỏ hơn, tập trung phục vụ một khu vực máy móc hoặc thiết bị cụ thể thay vì mở rộng toàn bộ diện tích lưu trữ hay làm việc. Mezzanine chịu tải cao hơn để chứa hàng hoá hoặc bố trí văn phòng, trong khi sàn thao tác ưu tiên tải trọng vừa phải nhưng tối ưu về khả năng tiếp cận thiết bị và an toàn thao tác trên cao.
So với hệ thống catwalk, catwalk thiên về lối đi hẹp kết nối các điểm cao trong nhà xưởng, còn sàn thao tác là mặt bằng rộng hơn để đứng làm việc lâu dài. Trong nhiều dự án, hai giải pháp được kết hợp: sàn thao tác đặt tại từng trạm máy, catwalk nối các trạm lại với nhau, tạo thành hệ di chuyển trên cao xuyên suốt nhà xưởng mà không cần xuống mặt đất.
Quy trình tư vấn, sản xuất và lắp đặt
Đội ngũ kỹ thuật Long Quyền khảo sát hiện trạng nhà xưởng, vị trí máy móc, tải trọng sử dụng thực tế và không gian thi công, sau đó dựng bản vẽ 3D thể hiện rõ vị trí cột, dầm, lan can, cầu thang cùng phương án đấu nối với kết cấu nhà xưởng hiện hữu. Báo giá bóc tách chi tiết vật tư và nhân công được gửi trong 24 giờ để khách hàng dễ dàng so sánh và ra quyết định.
Cấu kiện được gia công tại nhà máy KCN Xuân Phương theo tiêu chuẩn ISO trong 15–25 ngày tuỳ quy mô, sơn phủ hoặc mạ kẽm theo yêu cầu môi trường sử dụng. Lắp đặt tại công trình thực hiện ngoài giờ sản xuất hoặc theo khu vực để không gián đoạn dây chuyền, sau đó nghiệm thu tải trọng và độ ổn định kết cấu trước khi bàn giao đưa vào sử dụng.
Bảo hành và bảo trì sàn thao tác
Long Quyền bảo hành kết cấu khung thép từ 2–5 năm tuỳ vật liệu và điều kiện sử dụng, riêng lớp sơn hoặc mạ kẽm có chế độ bảo hành riêng theo môi trường ăn mòn thực tế tại công trình. Trong thời gian bảo hành, mọi lỗi phát sinh do vật tư hoặc thi công đều được xử lý miễn phí, đảm bảo quyền lợi khách hàng.
Về bảo trì, khách hàng nên kiểm tra định kỳ 6 tháng một lần các mối bu lông liên kết, tình trạng ăn mòn tại chân cột và khu vực tiếp xúc hoá chất, độ chắc chắn của lan can và tay vịn cầu thang. Vệ sinh bề mặt sàn grating hoặc tôn chống trượt thường xuyên giúp duy trì độ bám và tránh tích tụ dầu mỡ gây trơn trượt nguy hiểm cho người lao động.
An toàn và tiêu chuẩn khi thiết kế sàn thao tác
Thiết kế sàn thao tác cần tuân thủ quy chuẩn về an toàn lao động làm việc trên cao, trong đó lan can cao tối thiểu 1.000 mm, có thanh chắn giữa và gờ chân cao khoảng 100 mm để ngăn vật dụng rơi xuống khu vực bên dưới. Cầu thang lên xuống phải có độ dốc hợp lý, bậc thang chống trượt và tay vịn liên tục suốt chiều dài để đảm bảo an toàn di chuyển.
Ngoài ra, hệ số an toàn của kết cấu thép cần được tính toán vượt tải trọng sử dụng thực tế, đặc biệt tại các vị trí đặt thiết bị rung động hoặc tải trọng động. Long Quyền luôn tính toán kết cấu theo hồ sơ thiết kế cụ thể và có thể cung cấp bản vẽ, tính toán tải trọng để khách hàng lưu hồ sơ phục vụ công tác kiểm định an toàn định kỳ theo quy định.
Câu hỏi thường gặp
- Sàn thao tác chịu được tải trọng bao nhiêu?
- Phổ biến từ 250 kg/m² cho khu vực đi lại đến 1.000 kg/m² cho khu vực đặt thiết bị nặng. Tải trọng cụ thể được tính toán theo nhu cầu sử dụng thực tế của khách hàng.
- Thời gian sản xuất và lắp đặt mất bao lâu?
- Thông thường 15–25 ngày kể từ khi chốt bản vẽ, tuỳ quy mô công trình và tình trạng mặt bằng. Với công trình lớn, chúng tôi có thể lắp đặt theo từng khu vực để tránh gián đoạn sản xuất.
- Sàn thao tác có lắp được trong nhà xưởng đang hoạt động không?
- Có. Cấu kiện được gia công sẵn tại nhà máy nên khi ra công trường chỉ cần lắp ghép bu lông, hạn chế tối đa ảnh hưởng đến dây chuyền sản xuất đang vận hành.
- Mặt sàn nên chọn grating hay tôn chống trượt?
- Grating phù hợp khu vực cần thoát nước, thoát khói hoặc tản nhiệt; tôn dập chống trượt phù hợp khu vực đi lại thông thường cần bề mặt kín. Chúng tôi tư vấn dựa trên môi trường sử dụng cụ thể.
- Có cần gia cố nền móng khi lắp sàn thao tác không?
- Tuỳ tải trọng và chiều cao thiết kế. Với tải trọng lớn hoặc nền yếu, cần kiểm tra và có thể phải làm móng cục bộ tại vị trí chân cột để đảm bảo an toàn lâu dài.
- Sàn thao tác có bảo hành bao lâu?
- Kết cấu khung thép được bảo hành 2–5 năm tuỳ vật liệu và điều kiện sử dụng, lớp sơn hoặc mạ kẽm có chế độ bảo hành riêng theo môi trường ăn mòn tại công trình.
